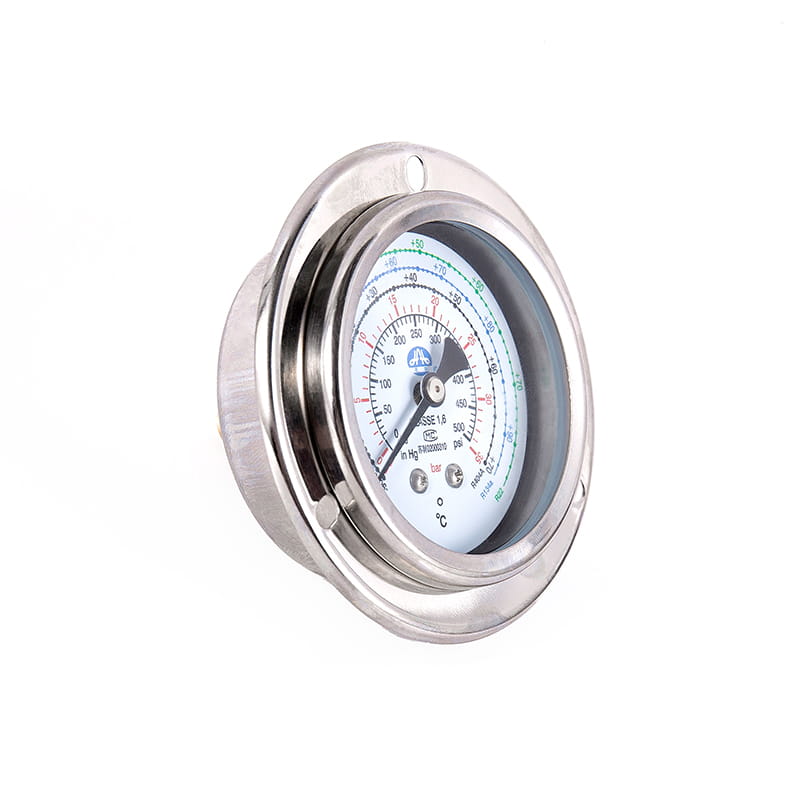

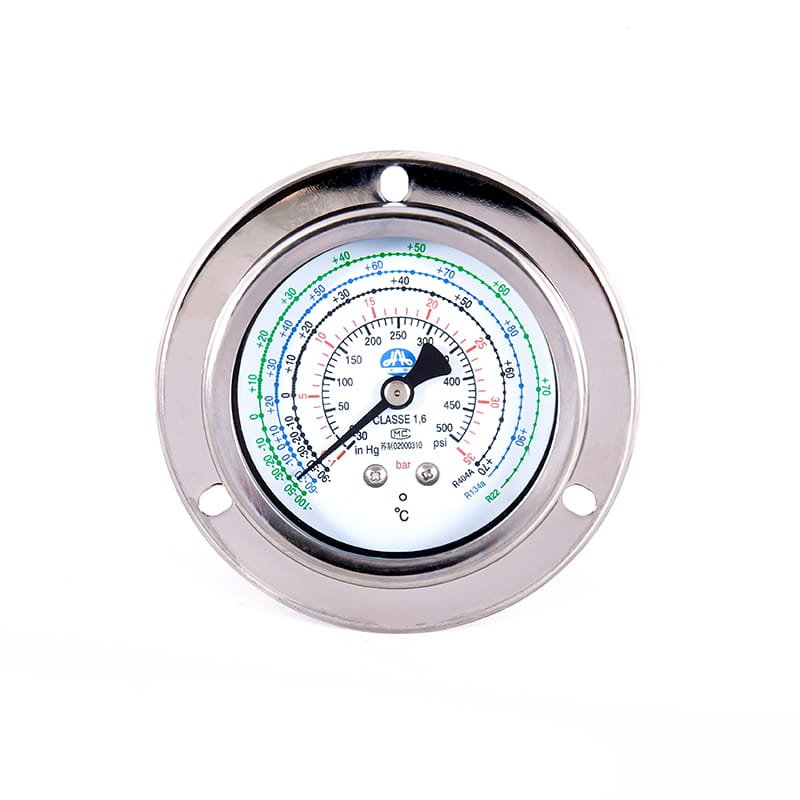

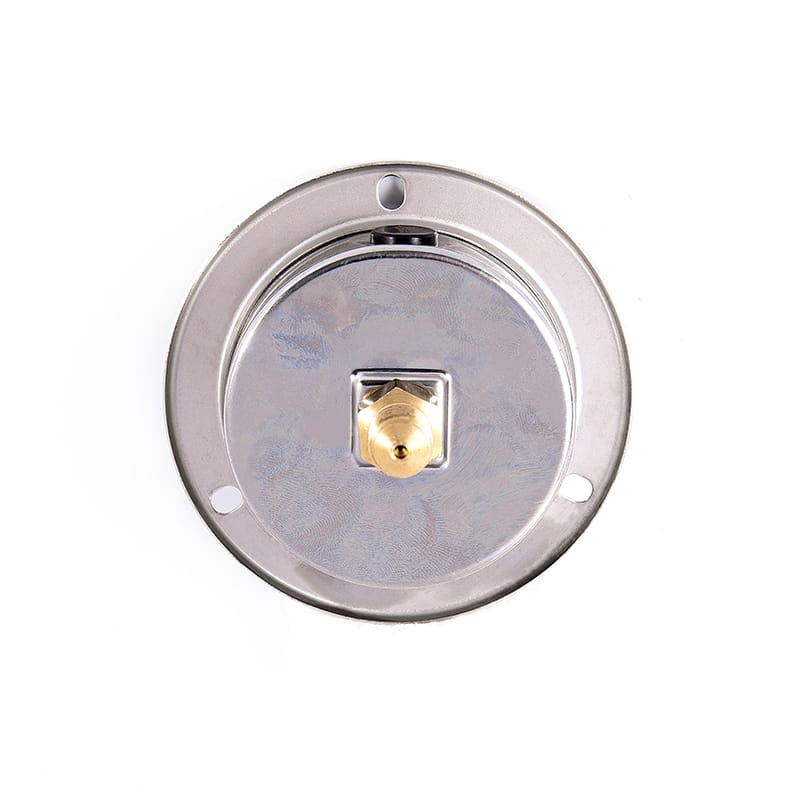

◆ Model: YLM60 YLM100 YLM150
◆ Aplikácia: Táto séria nástrojov sú špeciálne prístroje na detekciu nízkej teploty alebo špeciálneho chladiva, ktoré sa používajú hlavne v klimatizačnej chladničke, chladiči vody, sušiči vzduchu alebo skupiny skupiny meračov chladiva.
Podľa požiadaviek zákazníkov môže tiež vyrábať rôzne multi-značné panely chladiva a existuje veľa druhov čiapok a prípadov (švajčiarsky štýl), ktoré si môžu zákazníci zvoliť.
V dôsledku optimalizovaného dizajnu konektorov a osobitných úvah pri výbere zváracích materiálov a komponentov snímania tlaku má táto séria produktov vynikajúce vlastnosti anti-oleja, antitlakového impulzu a anti-vibrácie, takže kvalita prístroja je výrazne vylepšená a porucha a strata chladiča v dôsledku problémov s kvalitou produktu je vylúčená.
◆ Technické parametre ：
| Číslo modelu | YLM60 | YLM100 | YLM150 | |
| Priemer | Φ 60 | Φ 100 | Φ 150 | |
| Montáž | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Konektor | M14 × 1.5 | M20 × 1.5 | ||
| Trieda presnosti | 2.5 | 1.6 | ||
| Rozsah merania （ MPA ） | nízke napätie ： （－ 30 ~ 0 … 15 ） kg ， 1,8 MPA represívne ：（ 0 ~ 35 ） kg ， 3,8 MPA | |||
| Špecifikácia typu médií | R134a 、 R22a 、 R404a 、 R407a | |||
| Podmienky používania prostredia | teplota ： -20 ℃～ 60 ℃； relatívna vlhkosť ： ≤ 80 % | |||
| hodnotenie vibrácií | Vložka · H · 3 | |||
| ochrana triedy | IP54 | |||
| Implementačné normy | GB/T 1226 | |||
| Poznámka: 1. Spoločné vlákna je možné prispôsobiť podľa požiadaviek používateľa. | ||||

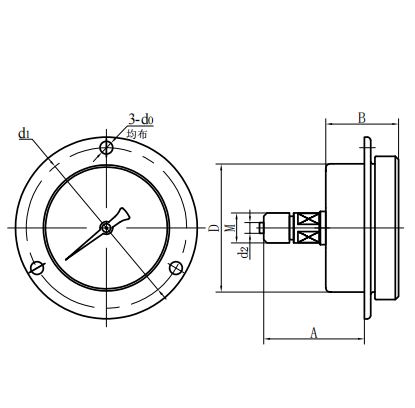

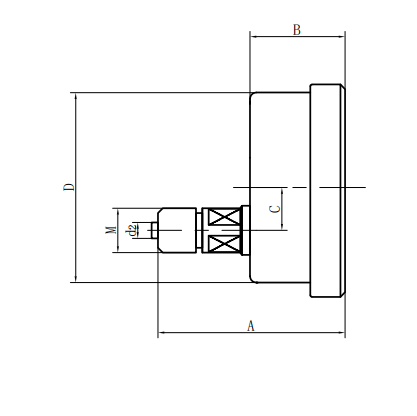

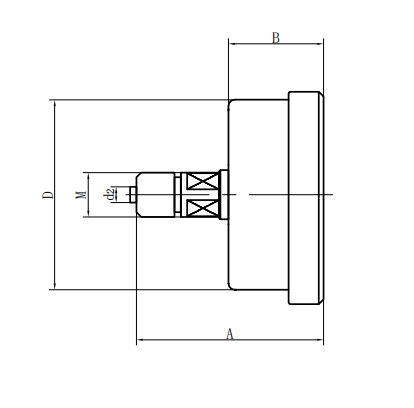

◆ Externé rozmery:
| Radiálny priamy typ (ⅰ) | Axiálny excentrický priamy typ (ⅱ) |
| Axiálny sústredný priamy typ (III) | Typ axiálneho excentrického vložky (IV) |
| Typ axiálneho sústredného vkladania (V) | Radiálny konvexný typ (vi) |
| Číslo modelu | Celkové rozmery （ mm ） | |||||||
| A | B | C | D | d0 | d1 | d2 | M | |
| YLM60 －Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YLM60 －Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | | |
| YLM60 －Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YLM60 －Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | | |
| YLM60 －Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YLM60 －Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YLM100 －Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YLM100 －Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YLM100 －Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YLM100 －Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
