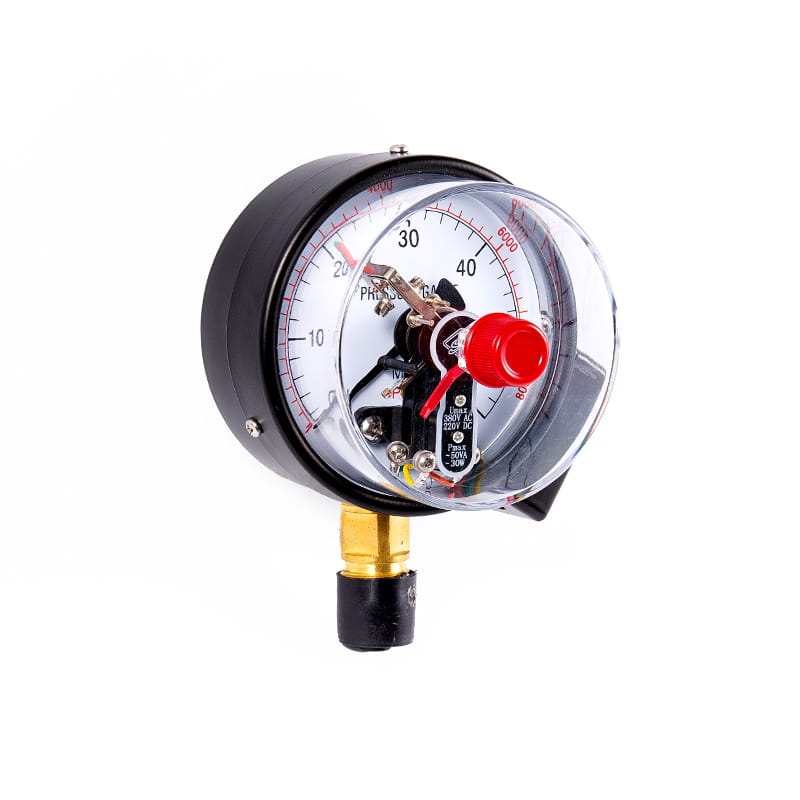

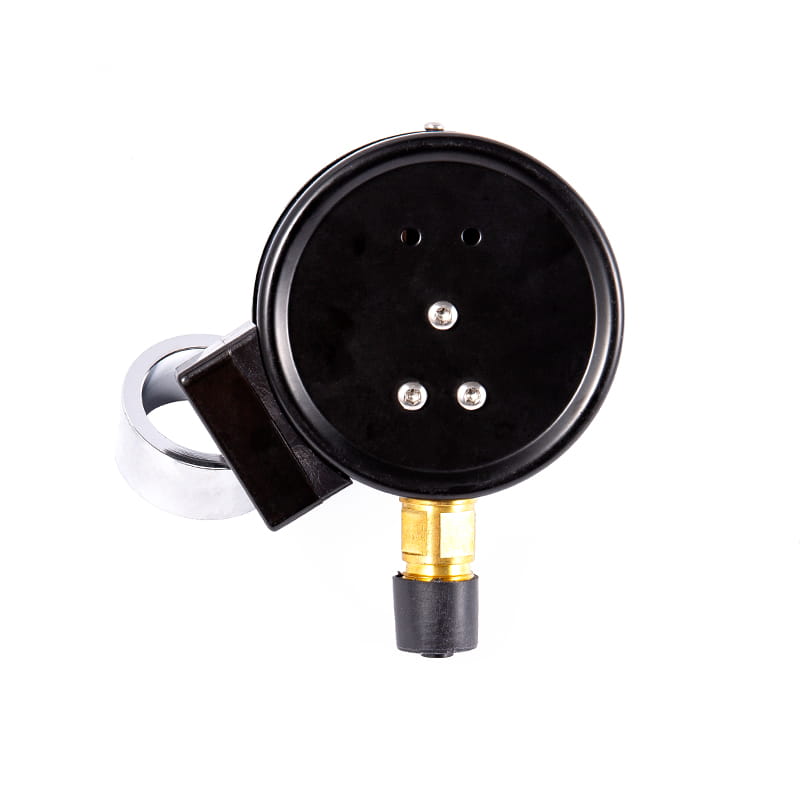

◆ Model: Yxc60 YX100 YXC-150
◆ Aplikácia: Tento typ prístroja je vhodný na meranie tlaku kvapalín, plynov alebo výparov bez rizika výbuchu, bez kryštalizácie, bez solidácie a bez korozívneho účinku na zliatiny medi a medi. Ak je vybavený vhodným obvodom, môže do tlakového systému poslať alarm alebo automatické ovládanie, ktoré sa má merať a riadiť.
◆ Ak je potrebné vyrobiť nátlakový tlaku proti nárazu, môže byť naplnený glycerínom alebo silikónovým olejom.
◆ Technické parametre:
| Model | Yxc60 | YXC100 | YXC150 | |||||
| Priemer | Φ 60 | Φ 100 | Φ 150 | |||||
| utíšiť sa pčervenýstierať typ štýl | Ⅰ | * | * | * | ||||
| Ⅱ | * | * | * | |||||
| Ⅲ | * | / | / | |||||
| Ⅳ | * | * | * | |||||
| Ⅴ | * | / | / | |||||
| Ⅵ | * | * | * | |||||
| Priliehavé vlákna | M14 × 1.5 | M20 × 1.5 | ||||||
| Trieda presnosti | 2.5 | 1.6 | ||||||
| Merací rozsah （ MPA ） | Pravdivý priestor: -0.1 ~ 0 Tlakové vákuum: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1,5 -0.1 ～ 2.4 Tlak: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1,6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250 | |||||||
| Podmienky používania prostredia | Teplota -40 ° C ~ 70 ° C; Relatívna vlhkosť: ≤ 85 % | |||||||
| Elektrické parametre | ★ Maximálne pracovné napätie: 380Vložka Ac ; 220V Dc ★ Maximálny kontaktný výkon: 30VA ★ Riadiaci režim: Horné a dolné limity, horné horné limity (dvojité horné limity), dolné spodné limity (dvojité dolné limity) a ďalšie pomalé magnetické pomocné kontaktné spínače je možné upraviť v celom rozsahu | |||||||
| Zapojenie | Krabica | 1 | 2 | 3 | 4 | |||
| Farebný kód zapojenia | red | zelený | žltý | čierny | ||||
| Výstupné terminály | horná hranica | dolná hranica | verejný | uzemnenie | ||||
| Hodnotenie vibrácií | V · H · 3 | |||||||
| Bourdonov materiál | QSN4-0.3 | |||||||
| Ochrana proti vkladu | IP54 | |||||||
| Presadzovať štandard | JB/T 9273 | |||||||
| Poznámka: 1 . Spoločné vlákno je možné prispôsobiť podľa požiadaviek používateľa. | ||||||||
◆ Menovité zaťaženie referenčnej hodnoty:
| napätie (V) | REZISKÁ HODNOTENIE PRAVIDLA ( A ) | Hodnota induktívneho zaťaženia prúdu （ A ） | |
| AC | DC | ||
| 380 | 0.08 | / | 0.045 |
| 220 | 0.135 | 0.13 | 0.065 |
| 110 | 0.27 | 0.25 | 0.18 |
| 50 | 0.5 | 0.4 | 0.2 |
| ≤ 40 | ≤ 1 | / | / |
◆ Rozmery:

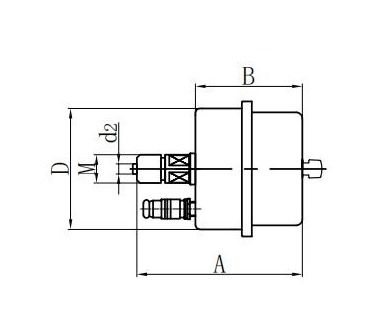

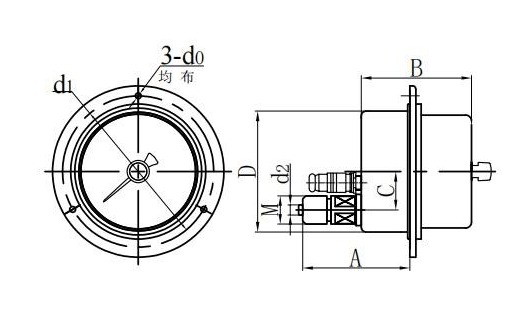

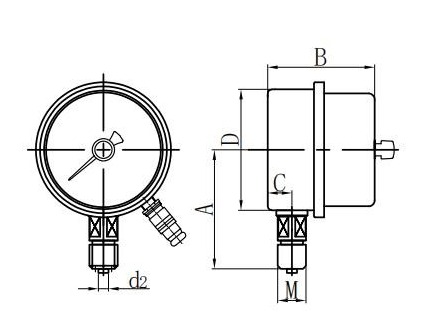

| Radial Direct (I.) | Axiálny Excentrický priamy (ii.) |

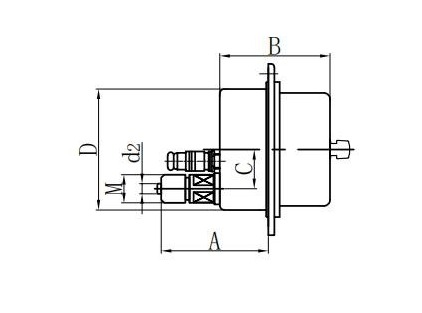

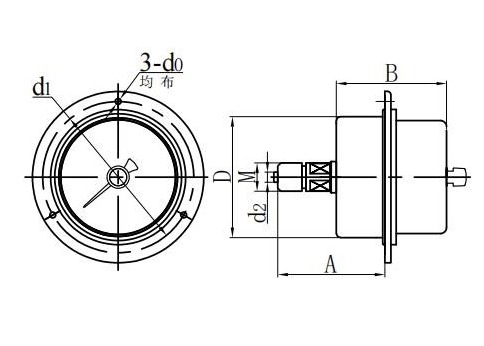

| Axiálne sústredné priame (iii.) | Axiálne excentrické splachovanie (IV.) |

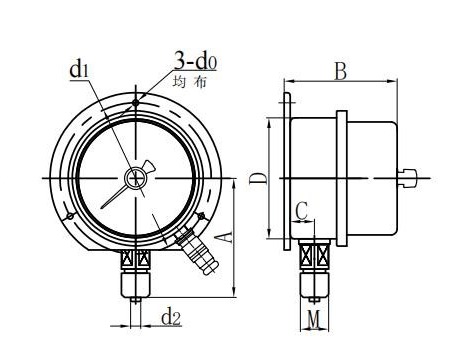

| Axiálne koncentrické splachovacie držiak (V.) | Radiálny konvexný držiak (vi.) |
| Model | Rozmery ( mm ) | |||||||
| A | B | C | D | d0 | d1 | d2 | M | |
| Yxc60 －Ⅰ | 54 | 30 | 12 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yxc60 －Ⅱ | 63 | 34 | 18 | Φ 60 | / | / | Φ 5 | |
| Yxc60 －Ⅲ | 58 | 30 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yxc60 －Ⅳ | 45 | 34 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| Yxc60 －Ⅴ | 45 | 34 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Yxc60 －Ⅵ | 54 | 30 | 12 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YXC100 －Ⅰ | 89 | 72 | 17 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YXC100 －Ⅱ | 112 | 72 | 30 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YXC100 －Ⅳ | 78 | 72 | 30 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YXC100 －Ⅵ | 89 | 72 | 17 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YXC150 －Ⅰ | 113 | 79 | 18 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YXC150 －Ⅱ | 118 | 79 | 45 (30) | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YXC150 －Ⅳ | 115 | 79 | 45 (30) | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YXC150 －Ⅵ | 113 | 79 | 18 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
Wuxi Huihua Special Instrumentation Co., Ltd. was established in December 2001, the registered capital is 5 million yuan, the existing staff of more than 50 small and medium-sized joint-stock enterprises.
Spoločnosť sa špecializuje na výrobu rôznych typov špeciálnych nástrojov, alternatíva k lokalizácii dovážaných nástrojov. Do seizmického tlaku, seizmický elektrický kontaktný tlakomer, tlakomer z nehrdzavejúcej ocele, tlakomerný tlakomer odolný voči korózii, morský tlakomer a ďalšie série ako hlavné výrobky. Na základe poľných nástrojov sme vyvinuli rôzne druhy tlakových vysielačov, regulátorov tlaku, digitálneho tlakového meradiel atď. Existuje viac ako 30 špecifikácií sérií a 3000. Dodávateľské výrobky sa bežne používajú v ropnej, chemickej, papierovej, metalurgii, ťažbe, chemických vlákninách, elektrickej energii, potravinách, ochrane životného prostredia, gumy a plastu, hydrauliky, hydrauliky a viac ako 2 000 domácich zákazníkov, ktorí vytvorili priateľský vzťah s národným a stredne veľkým podnikom, aby vytvorili dobrú partnerstvo, získali väčšinu používateľov Praise Praise a vytvorenie podnikovej značky.
Ako Magnetické meradlá s elektrickým tlakom YXC Magnetické Manufacturers, v celom výrobnom systéme sú zavedené prísne procesy kontroly kvality, aby sa zabezpečilo, že sa vyrábajú konzistentná kvalita.
