YXCM Series Magnetický citlivý elektrický kontaktný tlakom

◆ Model: YXCM100 YXCM150

◆ Použitie: Tento druh nástroja je ideálnou alternatívou k magnetickému elektrickým kontaktným tlakom, zachováva výhody tradičného elektrického kontaktného tlaku s intuitívnym indikáciou a jednoduchým nastavením a vytvára základné vylepšenia vnútornej strany prístroja, pomocou magnetického integrovaného obvodu na zhromažďovanie signálov, bez mechanického kontaktu, bez Spark Anti-Interference Anti-Interference, rýchleho a citlivého reakcie, presnosti a iného sprostredkovania. Dá sa ľahko prepojiť s Počítač dosky, optocouplery, regulátory programov a ďalšie elektronické obvody a môžu priamo riadiť malé výkonové relé alebo stykače.

Prístroj je vhodný na meranie tlaku kvapalín, plynov alebo výparov, ktoré nie sú explózne, nekryštalizované, nespolidifikácie a nemajú žiadny korozívny účinok na zliatiny medi a medi.

◆ Ak je potrebné vyrobiť nátlakový tlaku proti nárazu, môže byť naplnený glycerínom alebo silikónovým olejom.

Získať cenovú ponuku

◆ Technické parametre:

Model		YXCM100			YXCM150
Priemer		Φ 100			Φ 150
Montáž	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Priliehavé vlákna		M20 × 1.5
Trieda presnosti		1.6
Merací rozsah （ MPA ）		Pravdivý priestor: -0.1 ~ 0 Tlakové vákuum: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5 -0.1 ～ 0,9 -0,1 ～ 1,5 -0.1 ～ 2.4 Tlak: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1,6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Podmienky používania prostčervenýia		Teplota -10 ° C ~ 55 ° C; Relatívna vlhkosť: ≤ 75 %
Elektrické parametre		★ maximálne zaťaženie: 5A 220Vložka AC; 5A 30V DC ★ Napätie napájania: 24V DC ★ Spotreba energie: ≤ 1,5VA ★ Elektrický život: 105 časy ★ Riadiaci režim: Nastaviteľné horné a dolné limity v plnom rozsahu, horné horné limity (dvojité horné limity), dolné spodné limity (dvojité dolné limity) a ďalšie pomalé spínače s pomalým magnetickým indukciou
Zapojenie		Letectvo	1	2		3	4	5
		Linka farba	red	zelený		žltý	čierny	palma
		Výstupné terminály	horná hranica	dolná hranica		verejný	napájanie negatívna elektróda	napájanie katóda
Hodnotenie vibrácií		V · H · 3
Bourdonov materiál		QSN4-0.3
Ochrana proti vkladu		IP54
Presadzovať štandard
POZNÁMKA: Spoločné vlákno je možné vyrobiť do vlákna potrubia alebo zužujúce sa vlákno potrubia podľa požiadaviek používateľa (pozri príručku výberu).

◆ Rozmery:

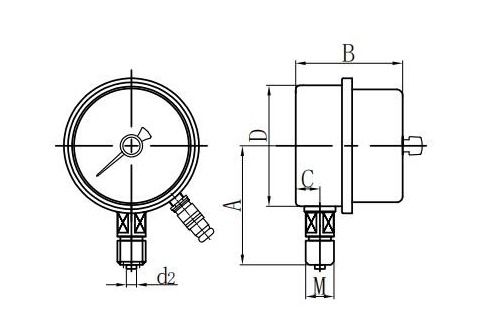

Radial Direct (I.)

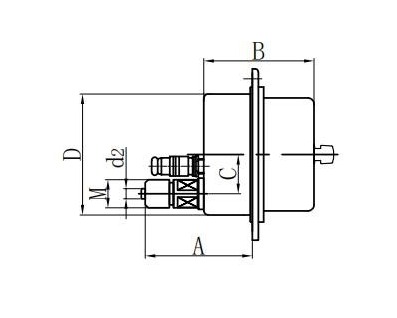

Axiálny Excentrický priamy (ii.)

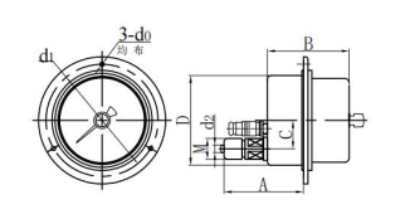

Axiálne excentrické splachovacie držiak (IV.)

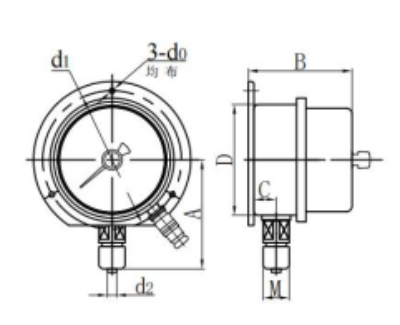

Radiálny konvexný držiak (vi.)

Model	Rozmery ( mm )
Model	A	B	C	D	d0	d1	d2	M
Yxcm100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
Yxcm150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
