Pozri podrobnostiDiferenciálny tlakomer

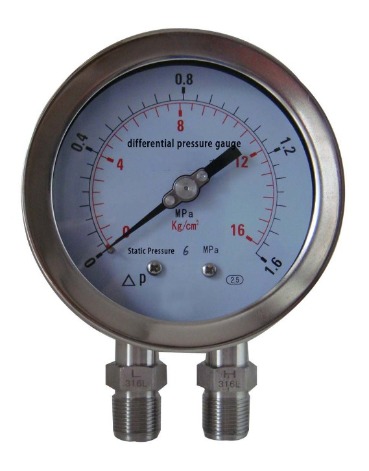

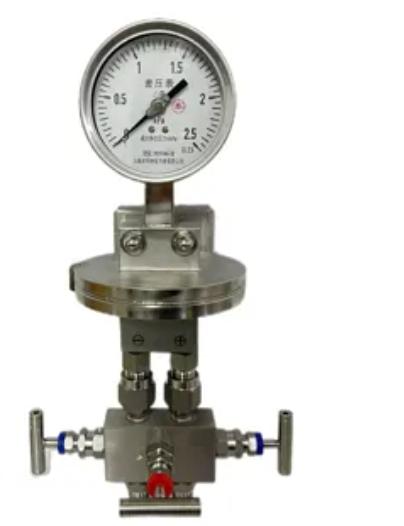

Diferenciál tlakomer je prístroj používaný na meranie tlakového rozdielu medzi dvoma bodmi. Má dve tlakové rozhrania (H vysokotlakový koniec, L nízkotlakový koniec).A monitorovanie (filtre, čisté priestory), meranie (prietok, hladina), kontrola (priemyselné procesy).Je dôležitým nástrojom na zaistenie bezpečnej, efektívnej a stabilnej prevádzky systému, ako aj na dosiahnutie preventívnej údržby.
I, Ako identifikovať model diferenčného tlakomeru?
Model diferenčného tlakomeru sa zvyčajne skladá zo „špeciálnych funkcií metódy inštalácie s presnosťou rozsahu sériového kódu“. Rôzni výrobcovia majú mierne odlišné pravidlá pomenovania, ale základné parametre sú rovnaké. Pochopenie týchto bodov je dostatočné:
·Kód série: Predstavuje základný typ nástroja. Napríklad séria YXC je magneticky podporovaný bodový elektrický kontaktný diferenčný tlakomer (s funkciou alarmu), séria CYW je mikrodiferenciálny tlakomer (vhodný pre scenáre nízkeho diferenciálneho tlaku) a séria DP je všeobecný priemyselný diferenčný tlakomer.
·Rozsah: Priamo určuje rozsah merania. Jednotky sú väčšinou KPa, MPa alebo mbar. Výber by mal byť založený na skutočnej požiadavke na tlakový rozdiel.
· Stupeň presnosti: Bežné stupne sú 0,5, 1,0 a 1,6. Čím menšie číslo, tým vyššia je presnosť (stupeň 0,5 znamená, že chyba nepresahuje 0,5% rozsahu). Na presné meranie a kontrolu by sa mali zvoliť vyššie stupne; na bežné monitorovanie stačí stupeň 1,0.
II, Demontáž konštrukcie diferenčného tlakomeru: 3 komponenty jadra určujú výkon.
Štruktúra diferenčného tlakomeru nie je komplikovaná. Jadro sa skladá z troch častí: „zariadenie na indikáciu mechanizmu prenosu snímacieho prvku“. Každá časť priamo ovplyvňuje stabilitu merania.
·Snímací prvok: „Snímač“ pre diferenčný tlak, zodpovedný za premenu signálov diferenčného tlaku na mechanický posun. Bežné typy zahŕňajú membránový typ (vhodný pre nízky rozdiel tlaku a korozívne prostredie), vlnovcový typ (s väčším rozsahom merania a dobrou odolnosťou proti nárazom) a piestový typ (konkrétne pre merania vysokého rozdielu tlaku).
·Prenosový mechanizmus: „Prevodník“ signálu, ktorý prenáša posunutie snímacieho prvku do ukazovateľa. Pre jednosmerný prúd je to páková prevodovka. Vysokokvalitné diferenčné tlakomery budú používať ozubené kolesá odolné voči hrdzi, aby sa znížilo opotrebovanie a predĺžila životnosť.
·Indikačné zariadenie: „Zobrazovacie okno“ výsledku vrátane ciferníka, ukazovateľa a skleneného panelu. Ciferník je potrebné označiť rozsahom a hodnotou odstupňovania a sklenený panel je väčšinou tvrdené sklo (odolné proti nárazu) alebo plexisklo (ľahké).
III, Ako si vybrať materiál? (Vyberte ho podľa potrieb pre lepšiu odolnosť.)
Výber materiálu pre diferenčný tlakomer závisí najmä od „kontaktného média“ a „aplikovateľného prostredia“. Odporúčaný materiál pre kľúčové časti je nasledovný
·Materiál prípadu: Pre normálne prostredie vyberte oceľ valcovanú za studena (ekonomická možnosť); pre vlhké/vonkajšie prostredie vyberte nehrdzavejúcu oceľ 304 (antikorózna); pre korozívne prostredie vyberte nehrdzavejúcu oceľ 316L alebo polytetrafluóretylén (odolný voči kyselinám a zásadám).
·Materiál snímacieho prvku: Na meranie plynov/čistých kvapalín sa volí nitrilový kaučuk (s dobrou elasticitou); na meranie olejov/organických rozpúšťadiel sa volí fluórový kaučuk (odolný voči oleju); na meranie silných korozívnych médií (ako sú kyslé a alkalické roztoky) sa volí polytetrafluóretylén.
·Spoločný materiál: Stačí, aby zodpovedal materiálu snímacieho prvku, aby sa zabránilo úniku alebo korózii spôsobenej nekompatibilitou materiálu. Bežne používané materiály sú nehrdzavejúca oceľ 304 a mosadz (vyžaduje sa potvrdenie, že médium nespôsobuje koróziu).
IV, Tri základné princípy výberu diferenčného tlakomeru
·Počiatočné požiadavky: Jasne definujte rozsah merania, požiadavky na presnosť a stredné charakteristiky, aby ste sa vyhli „používaniu príliš veľkého množstva zariadení na malú úlohu“ alebo „nedostatočnému rozsahu merania“.
· Teraz sa pozrime na životné prostredie: Na základe faktorov, ako je teplota, vlhkosť a korozívnosť, určte materiály pre puzdro a komponenty jadra.
· Kvalita dôvery: Uprednostnite výber výrobcov s kvalifikáciou. Venujte osobitnú pozornosť hladkosti prevodového mechanizmu a tesniacemu výkonu spojov, aby ste v budúcnosti znížili problémy s údržbou.
Zhrnutie:
Výber tlakomerov sa môže zdať komplikovaný, ale podľa logiky „pozrite sa na parametre modelu, preskúmajte jadro konštrukcie a zvážte prostredie pre materiál“ je možné ľahko nájsť vhodné vybavenie. Ak máte nejaké konkrétne otázky týkajúce sa výberu v určitom scenári, neváhajte a zanechajte správu v backende!
