Ako vybrať vysielač？

（Vysvetlenie modelu, štruktúry a materiálu.）

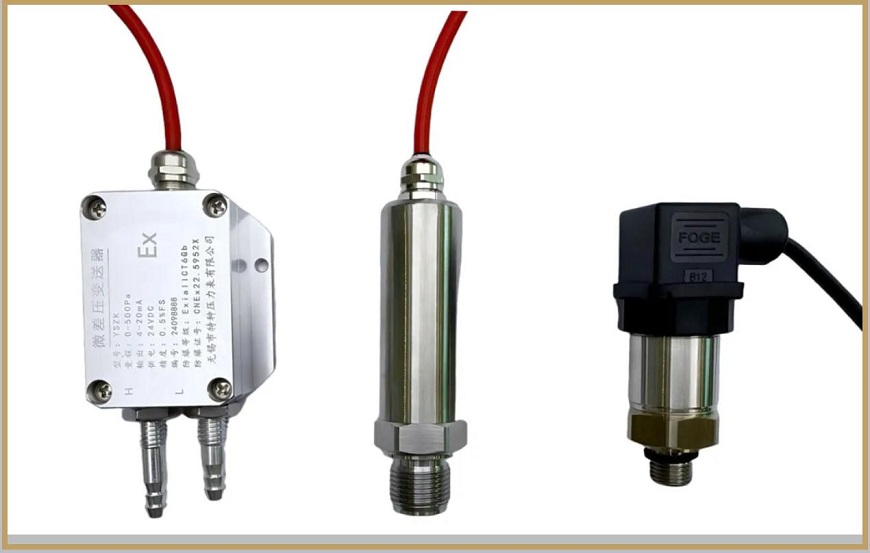

Kompaktný tlakový vysielač (v angličtine: kompaktný tlakový vysielač) je miniaturizované zariadenie, ktoré premieňa nameraný tlakový signál (ako je tlak plynu alebo kvapaliny) na štandardizované elektrické signály (napríklad 4-20MA, 0-5V atď.) Na ľahší prenos, zobrazenie alebo kontrolu. Medzi jej vlastnosti patrí malá veľkosť, ľahká hmotnosť, pohodlná inštalácia a vhodnosť pre aplikácie s obmedzeným priestorom (napríklad v rámci kompaktných zariadení, prenosných nástrojov alebo mikro priemyselných systémov).

1. Kľúč na určenie modelu spočíva v parametroch.
Modelové čísla kompaktných tlakových vysielačov sú zvyčajne kombináciou písmen a čísel. Pravidlá kódovania sa medzi rôznymi výrobcami mierne líšia, ale hlavné parametre sú vo všeobecnosti rovnaké. Vzhľadom na tieto body môžete rýchlo zodpovedať požiadavkám:
· YSZC: Predstavuje sériu produktov, čo naznačuje, že patrí do špecifickej série kompaktného tlakového vysielača. Mohol by to byť kód, list alebo pravidlo interného číslovania stanovené výrobcom, alebo by to mohlo predstavovať, že má niektoré spoločné vlastnosti.
· Rozsah tlaku: označený priamo číslami. Bežné jednotky zahŕňajú MPA, KPA a Bar. Napríklad 0-1 MPa označuje, že rozsah merania je 0 až 1 megapascal.
· Výstupný signál: Bežne používaný v priemysle je „4-20MA“ (analógový signál) a RS485 (digitálny signál, často spárovaný s protokolom MODBUS). Model ho môže označovať ako „420“ alebo „RS485“.
· Stupeň presnosti: Je označený číslami alebo písmenami. Napríklad „0,25“ predstavuje presnosť 0,25 stupňa a „0,5“ je 0,5 stupňa. Čím vyššia je presnosť, tým menšia je chyba merania.

2 ， Tri základné komponenty určujú výkon.
Kompaktný tlakový vysielač má malú veľkosť, ale má kompaktnú štruktúru a úplné funkcie. Skladá sa hlavne z troch základných častí:
· Prvok snímania tlaku (jednotka snímania jadra): Pri priamom kontakte s nameraným médiom prevádza tlakové signály na malé elektrické signály. Medzi typy hlavných prúdov patrí „rozptýlený kremíkový senzor“ (vysoká presnosť, rýchla reakcia, vhodná pre konvenčné priemyselné scenáre) a „keramický senzor“ (odolný voči korózii, protivzdušnosti, vhodné pre tvrdé médiá, ako sú kyseliny a alkalis).
· Modul spracovania signálu: Prijíma malé signály z prvku snímania tlaku a prostredníctvom zosilnenia, filtrovania a spracovania linearizácie ich prevádza na štandardné výstupné signály (napríklad 4-20MA). Táto časť určuje stabilitu a anti-interferenčnú schopnosť vysielača.
· Puzdro a rozhranie: Shell slúži ako ochranný a tesniaci komponent, zatiaľ čo rozhranie sa používa na pripojenie testovaného potrubia/vybavenia. Medzi bežné úrovne ochrany patrí IP65 (odolný voči prachom a odolný voči splash) a IP67 (prachovo odolné a vodotesné ponorenie). Typy pripojenia zahŕňajú vlákno M20*1.5 (štandardné), vlákno G1/4 (Imperial) atď.

3, materiál určuje výsledok merania.
Membrána snímania tlaku: Pri priamom kontakte so médiom je kľúčovým faktorom pri výbere materiálu.
· 316L z nehrdzavejúcej ocele: odolná voči korózii, s vysokou pevnosťou, vhodná pre väčšinu scenárov, ako je voda, ropa a bežné plyny, a ponúka dobrú hodnotu za peniaze.
· Zliatina C: Rezistentná na silné korozívne činidlá (ako je kyselina chlorovodíková a kyselina sírová), vhodné pre tvrdé prostredie v odvetviach, ako je chemická a metalurgia.
· Tantalum List: odolný voči silným kyselinám (najmä kyselinou hydrofluorovou), s vysokými nákladmi a používa sa iba za osobitných okolností.
· Keramika: rezistentná na kyseliny a alkalis, bez statickej elektriny, vhodná pre aplikácie na úrovni hygieny, ako sú potraviny a lieky (vyhýbanie sa kontaminácii kovov).
Materiál
Väčšinou vyrobené z hliníkovej zliatiny z dusu (s povrchovým práškovým povlakom, ľahkým, nízkymi nákladmi) alebo z nehrdzavejúcej ocele (odolné voči korózii, vysokej teploty, vhodné pre vonkajšie a vlhké prostredie).

Tesniaci materiál
Bežne používané materiály zahŕňajú gumu nitril (odolnú voči oleju, vhodné pre normálne teploty), gumy fluóru (odolné voči vysokým aj nízkym teplotám, odolným voči silnej korózii, vhodnej pre extrémne podmienky) a silikónovej gumy (potravinová stupeň, vhodná pre hygienické scenáre).

4, ako zvoliť správny vysielač: 3 tipy na kľúč
· Zameranie sa na médium First: V prípade korozívnych médií zahŕňajú obmedzené možnosti zliatiny Hastelloy, keramické bránice a pre hygienické aplikácie sa vyberajú keramika a silikónové gumové tesnenia.
· Zamerajte sa na pracovnú podmienku Po druhé: V prípade vysokoteplotných prostredí sa vyberie kryt z nehrdzavejúcej ocele a utesnenie gumy fluóru. V uzavretých priestoroch sa potvrdí dĺžka vysielača (zvyčajne ≤ 100 mm).
· Nakoniec zvážte požiadavky ： Požiadavka presnosti je pre difúzny kremíkový senzor s priemerom 0,25. Okrem toho je potrebná vzdialená komunikácia a mal by sa zvoliť výstup RS485.

Zhrnutie ：
Aj keď má kompaktný tlakový vysielač malú veľkosť, výber správneho modelu, štruktúry a materiálu je nevyhnutný na zabezpečenie jeho významnej úlohy pri priemyselnom meraní. Ak máte nejaké konkrétne pochybnosti o výbere na základe pracovných podmienok, neváhajte a zanechajte komentár v diskusnej oblasti pre ďalšiu diskusiu!
