Fotoelektrický elektrický kontaktný tlakomer rozchod série YXD

◆ Model: YXD100 YXD150

◆ Použitie: Tento druh nástroja je náhradou elektrického kontaktného tlaku, ktorý si zachováva výhody indikácie elektrického kontaktného tlaku, je intuitívne, ľahko sa prispôsobí a tento prístroj urobil zásadné zlepšenie, použitie fotoelektrického snímača na vytvorenie signálu bez kontaktu s vysokým obsahom bezkontaktného a tak vysokej reakcie na vysokú reakciu, Foto-Resticita, Fotografia, Foto-Resticita, Foto-Resticita, Foo-Resticita, Foo-Resticity, Fooelectric, Fooelectric, Fotoelectric, Fotoelectric, Fotoelectric Agest, v rámci integrovaného obvodu amplifikácie obvodov Charakteristiky prepínania. Všeobecne sa používa v ropnom, chemickom priemysle, metalurgii, technológii jadrovej energie a častom procesu prepínania.

Prístroj je vhodný na stabilné a spoľahlivé meranie a kontrolu tlaku kvapalín, plynov alebo výparov bez rizika výbuchu, nekryštalizácie, nespolifikácie a nekorozívneho účinku na zliatiny meďnatiny a medi.

Tento typ prístroja získal nový patent na úžitok, patentové číslo: 99229277.8 .

◆ Ak je potrebné vyrobiť nátlakový tlaku proti nárazu, môže byť naplnený glycerínom alebo silikónovým olejom.

Získať cenovú ponuku

◆ Technické parametre:

Model

YXD100

YXD150

Priemer

Φ 100

Φ 150

Montáž

Ⅰ

Ⅱ

Ⅳ

Ⅵ

Priliehavé vlákna

M20 × 1.5

Trieda presnosti

1.6

Meracia rada

（ MPA ）

Skutočný priestor: -0.1 ~ 0

Tlakové vákuum: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5

-0.1 ～ 0,9 -0,1 ～ 1,5 -0.1 ～ 2.4

Tlak: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6

0 ～ 1 0 ～ 1,6 0 ～ 2.5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

0 ～ 100 0 ～ 160 0 ～ 250

Podmienky prostredia využitie

Teplota -10 ° C ~ 55 ° C; Relatívna vlhkosť: ≤ 75 %.

Elektrické parametre

★ Maximálne zaťaženie: 7A 250Vložka AC; 7A 30V DC

★ Napätie napájania: 220V AC

★ Spotreba energie: ≤2,2VA

★ Elektrický život: 105 časy

★ Riadiaci režim: Nastaviteľné horné a dolné limity v plnom rozsahu, horné horné limity (dvojité horné limity), dolné spodné limity (dvojité dolné limity) a ďalšie pomalé fotoelektrické spínače

Zapojenie

Doplnok

Ovládač

Externé zapojenie

Dolná hranica

Horná hranica

Normálne otvorený

Médium

Normálne zatvorené

Normálne otvorený

Médium

Normálne zatvorené

220V Napájanie

Hodnotenie vibrácií

V · H · 3

Bourdonov materiál

QSN4-0.3

Ochrana proti vkladu

IP64

Presadzovať štandard

POZNÁMKA: Spoločné vlákno je možné vyrobiť do rúrkového vlákna alebo zužujúce sa vlákno potrubia podľa požiadaviek používateľa (pozri príručku výberu).

◆ Technické parametre z Yxg-k ovládač

pracovať pracovať článok kusy	Napájanie	AC 220V
	Spotreba energie	1,2 W
	Okolitá teplota	5 ℃ ~ 40 ℃
	Relatívna vlhkosť	10% ~ 75%
Stratiť vyčlenený Bodkaýkať sa Dot	Menovité zaťaženie (odporové).	AC 250V 8A ； DC 30V 8a
	Elektrická životnosť	105 časy
	Mechanická životnosť	1 000 000 časy
	Typ kontaktu	Dolná hranica: normálne uzavretá, zvyčajne otvorená Horná hranica: normálne uzavretá, zvyčajne otvorená
P.S kusy	1,35x vodná koľajnica 1 kúsok. 2 . 2 Kusy vodiaceho železničného terminálu.

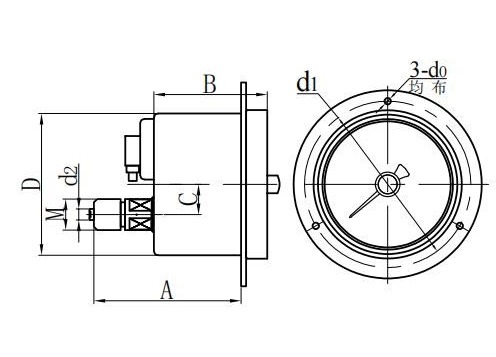

◆ Rozmery nástrojov:

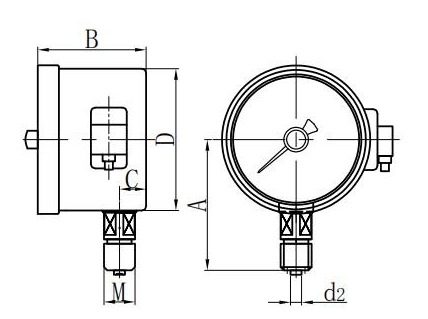

Radial Direct (I.)

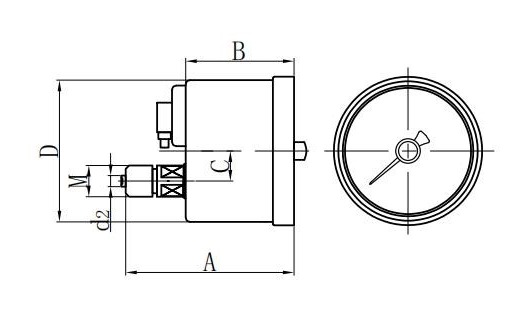

Axiálny Excentrický priamy (ii.)

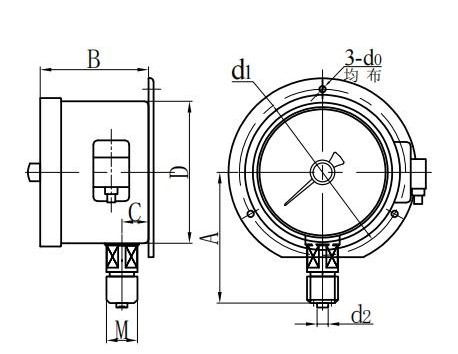

Radiálna konvexná držiak (vi.)

Axiálne excentrické splachovacie držiak (IV.)

Model	Rozmery ( mm )
Model	A	B	C	D	d0	d1	d2	M
YXD100 －Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
YXD100 －Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
YXD100 －Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXD100 －Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXD150 －Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
YXD150 －Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
YXD150 －Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
YXD150 －Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
