1. Prehľad
Tento tlakový vysielač má vysokú citlivosť, vysokú presnosť a silnú schopnosť proti preťaženiu. Snímač a zosilňovací obvod, vyrábané dovážanými snímačmi, sú vysoko integrované; Hliníkový povrch z tlakovo liateho hliníka je natretý a nulový bod a zisk obvodu nie je potrebné upravovať; Silná odolnosť proti rušeniu, odolnosť voči kyselinám a zásadám, dlhodobá stabilita a spoľahlivosť.
2. Ako to funguje

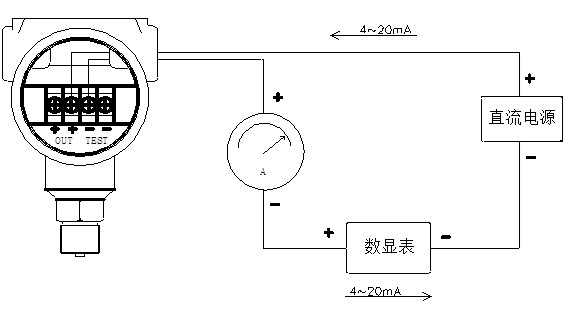

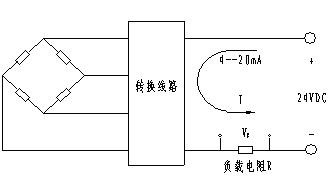

Tento tlakový prevodník využíva importované tlakové čipy a citlivé komponenty sú difúzne alebo iónovou implantáciou vytvarované do rezistora a spojené s Wheatstoneovým mostíkom a pod mostíkom je pomocou technológie mikroobrábania vytvorená membrána citlivá na tlak. Keď je na membránu aplikovaný tlak, hodnota odporu sa mení a generuje sa linearizovaný výstupný signál, ktorý je úmerný použitému tlaku. K Wheatstoneovmu mostu pridáme jednosmerný napájací zdroj a ten vytvorí výstup signálu jednosmerného napätia. Po sekundárnej konverznej linke dvojvodič systém 4mA ~ 20 mA výstup sa realizuje.
3. Funkčné charakteristiky
◆ Dobrá stabilita, môže dosiahnuť dlhodobú stabilitu plného stupňa a nulovej polohy 0,2 % FS/ rok. V rozsahu kompenzačná teplota 0 °C~ 70 °C, teplotný posun je menší ako 0,2 %FS, a teplotný posun je menší ako 0,5 % FS v celom prípustnom rozsahu prevádzkových teplôt.
◆ S ochranou proti spätnému chodu a ochranným obvodom obmedzujúcim prúd sa vysielač nepoškodí, keď sa počas inštalácie prehodí kladný a záporný pól, a vysielač automaticky obmedzí prúd v rámci 35 mA keď je to nenormálne.
◆ Pevná konštrukcia, žiadne pohyblivé časti, vysoká spoľahlivosť, dlhá životnosť
◆ Plyn, voda, olej a para môžu byť merané s vysokou presnosťou a nie sú ovplyvnené hmotnosťou meraného média.
◆ Je možné pridať digitálny displej na mieste.
◆ Jednoduchá inštalácia, jednoduchá konštrukcia, hospodárna a odolná. $ $
