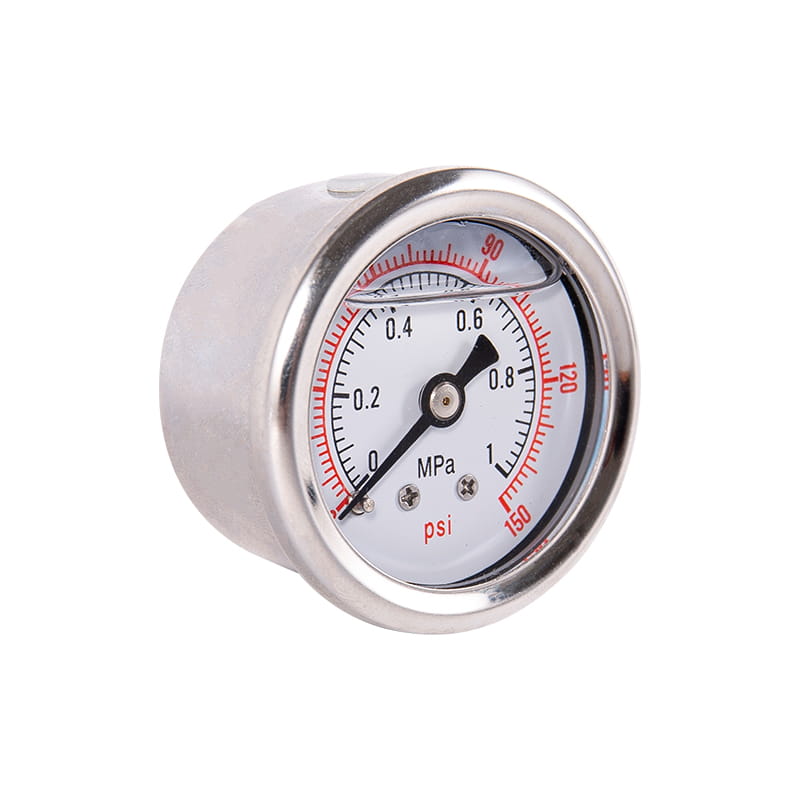

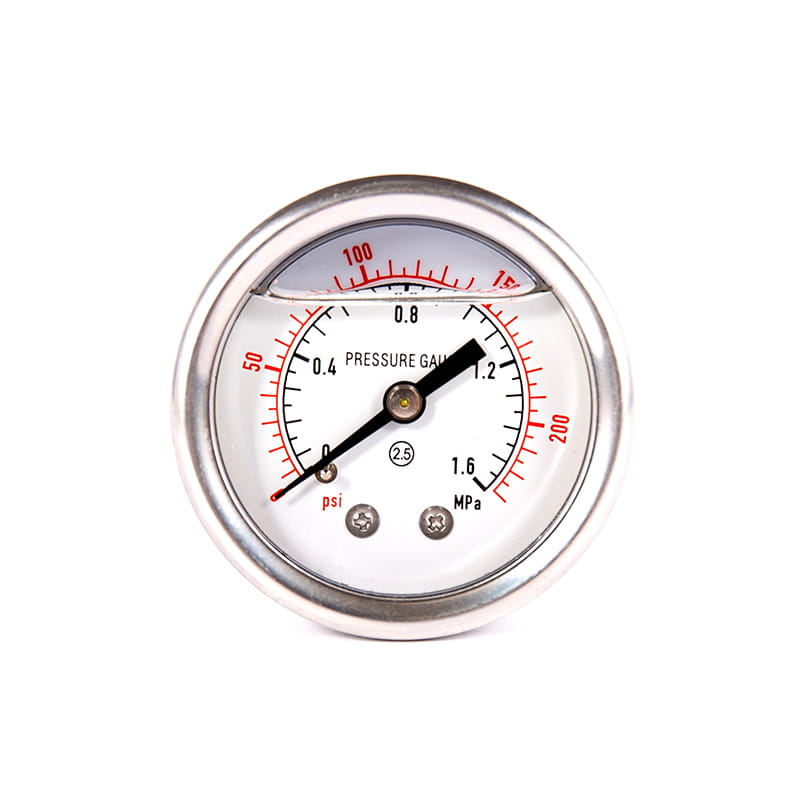

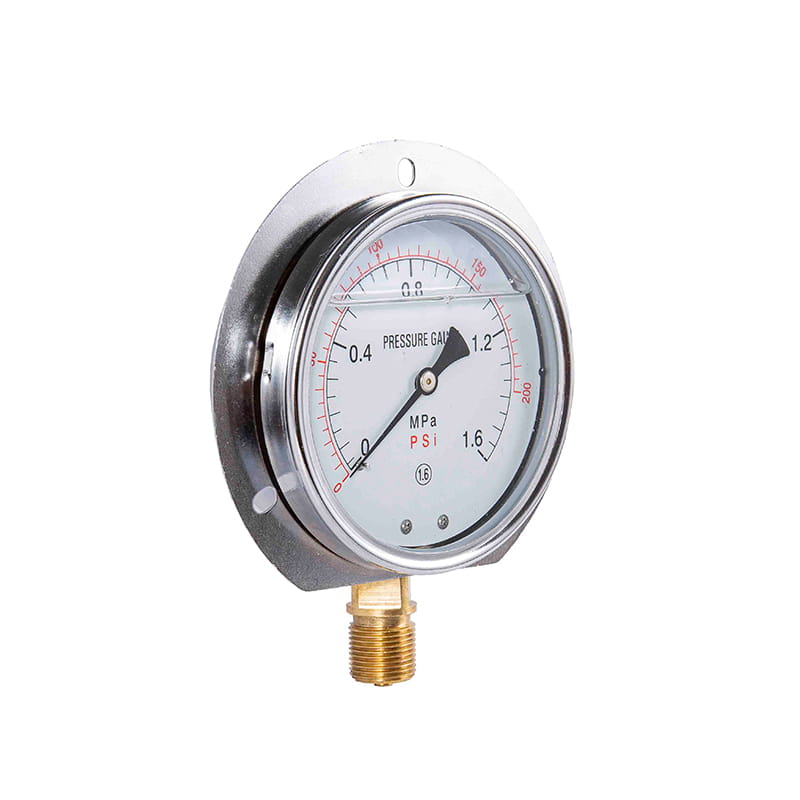

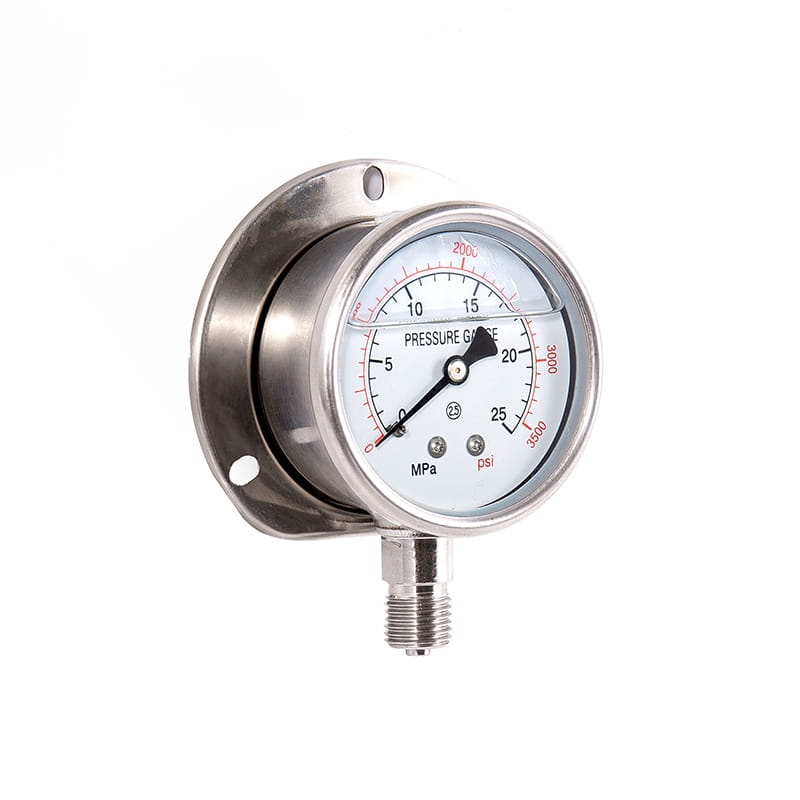

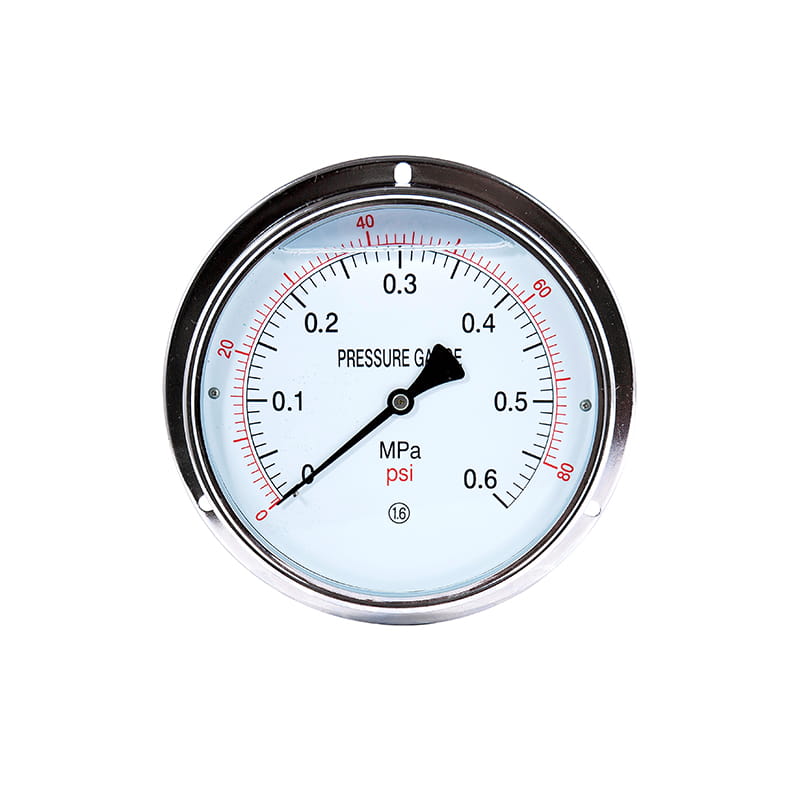

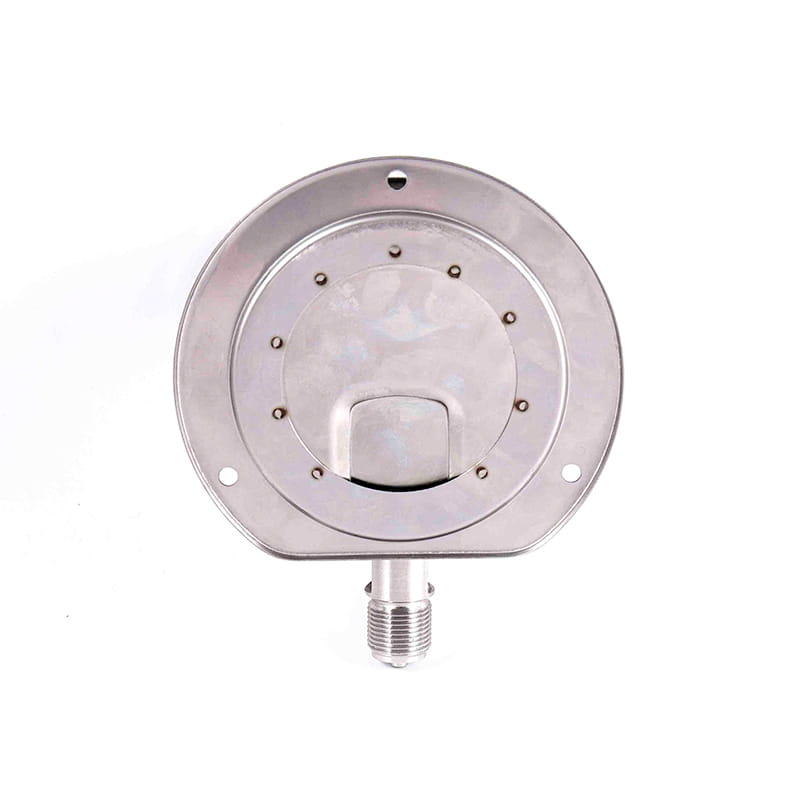

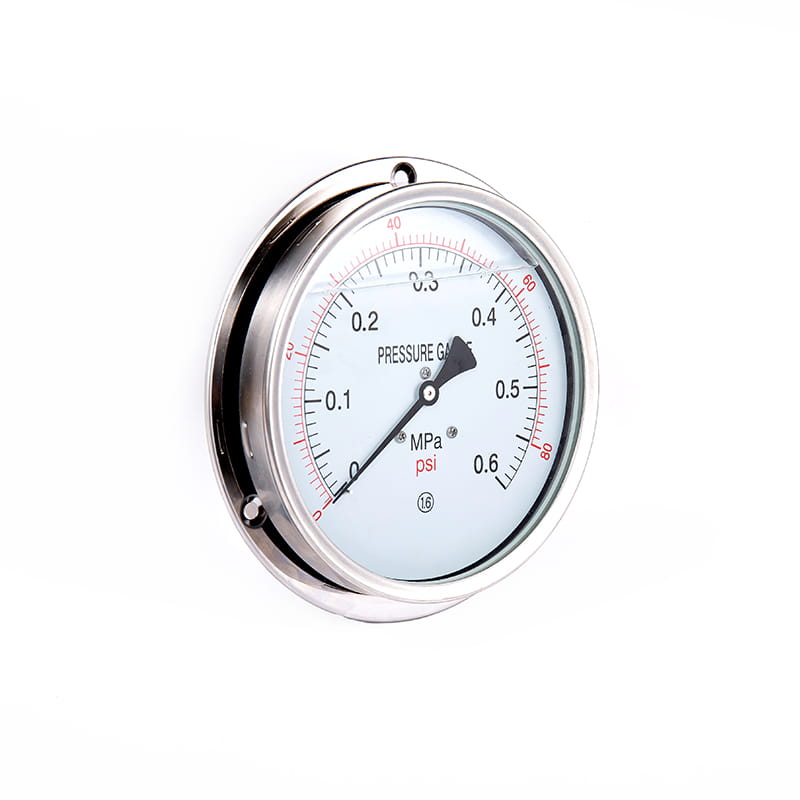

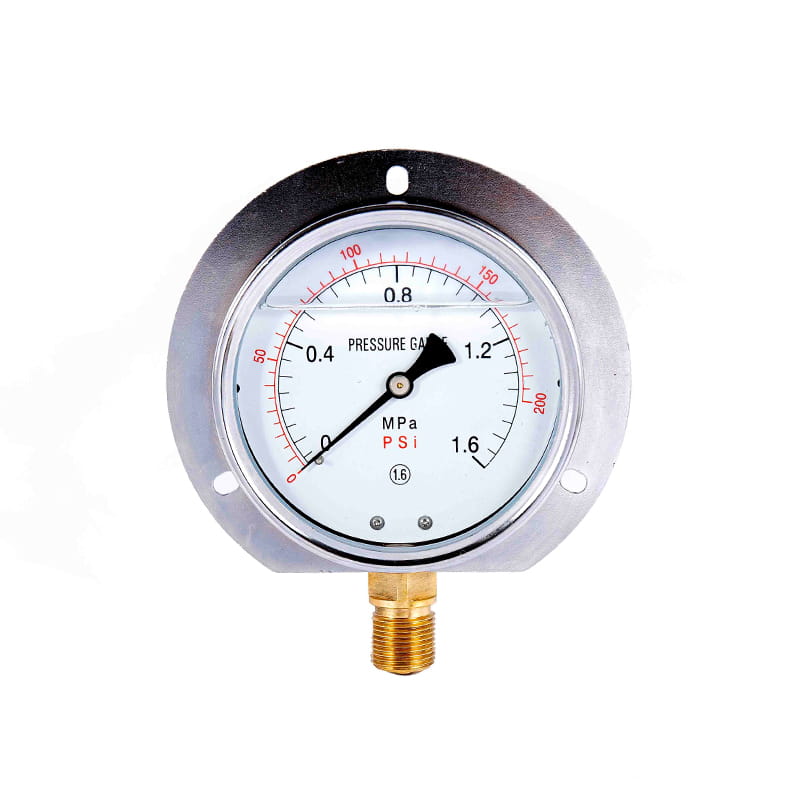

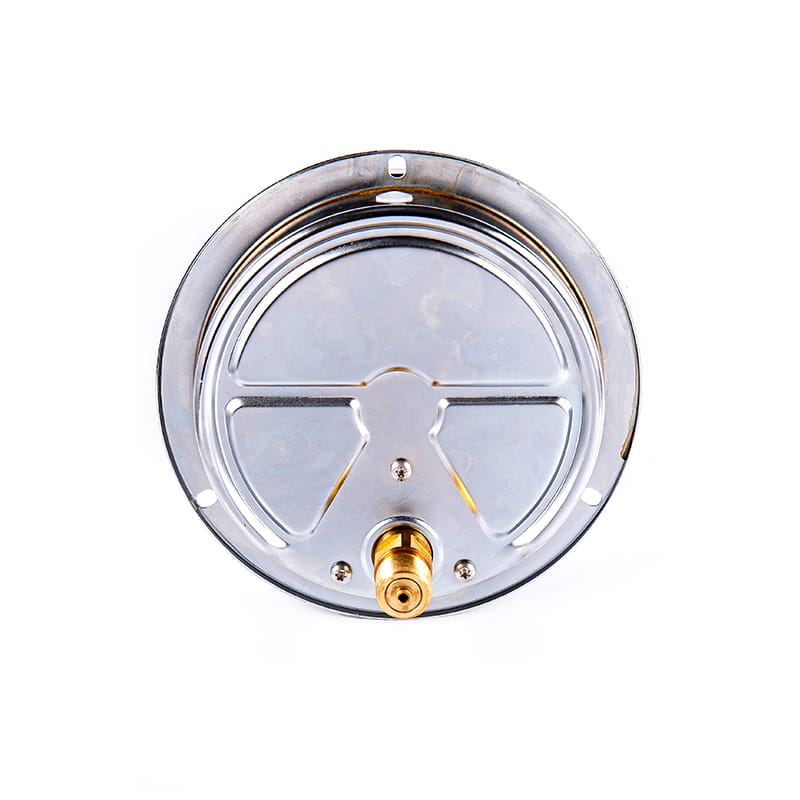

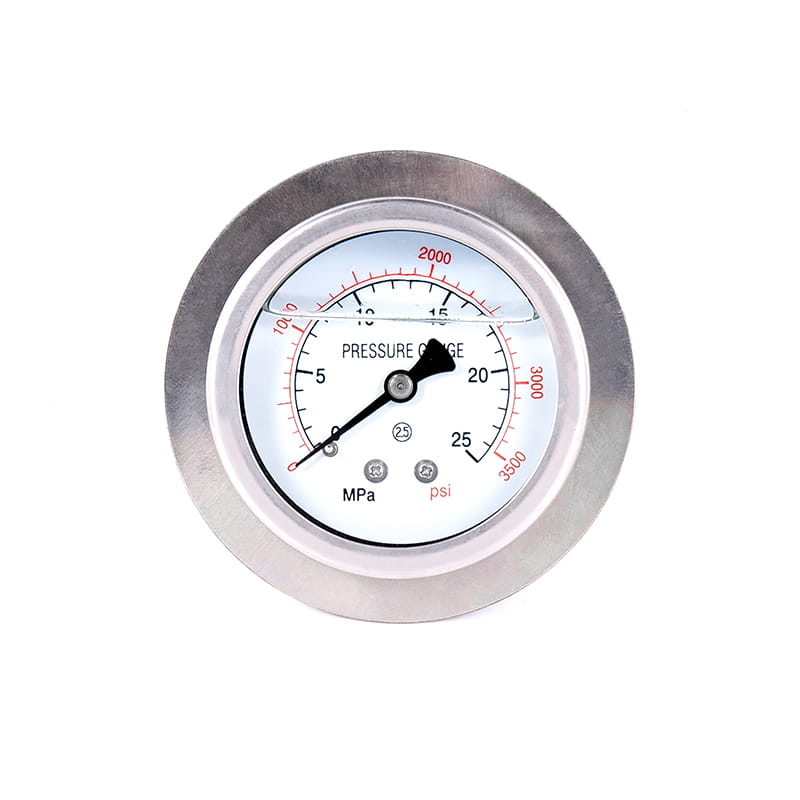

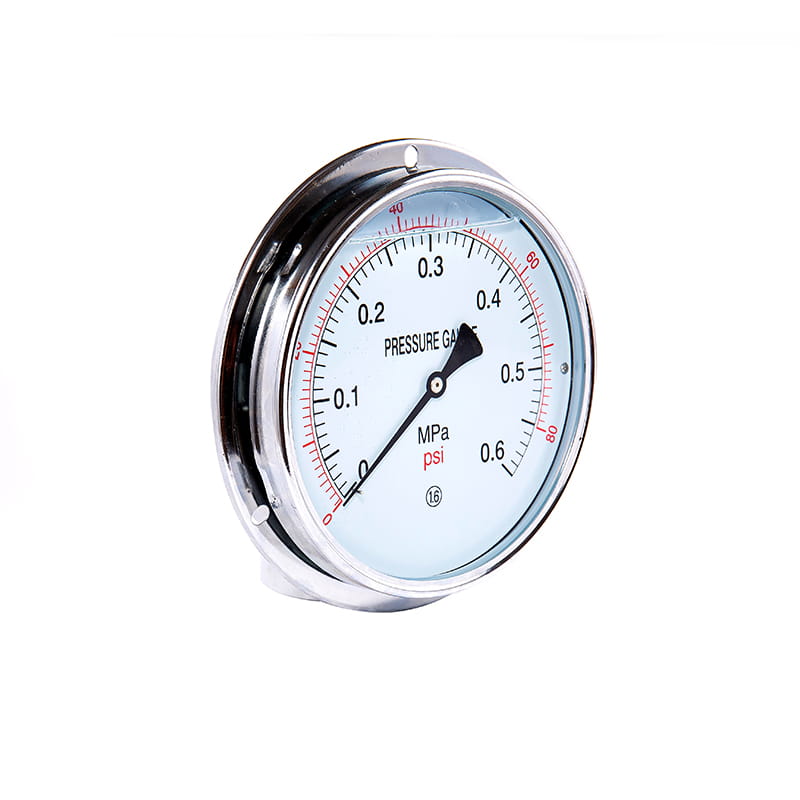

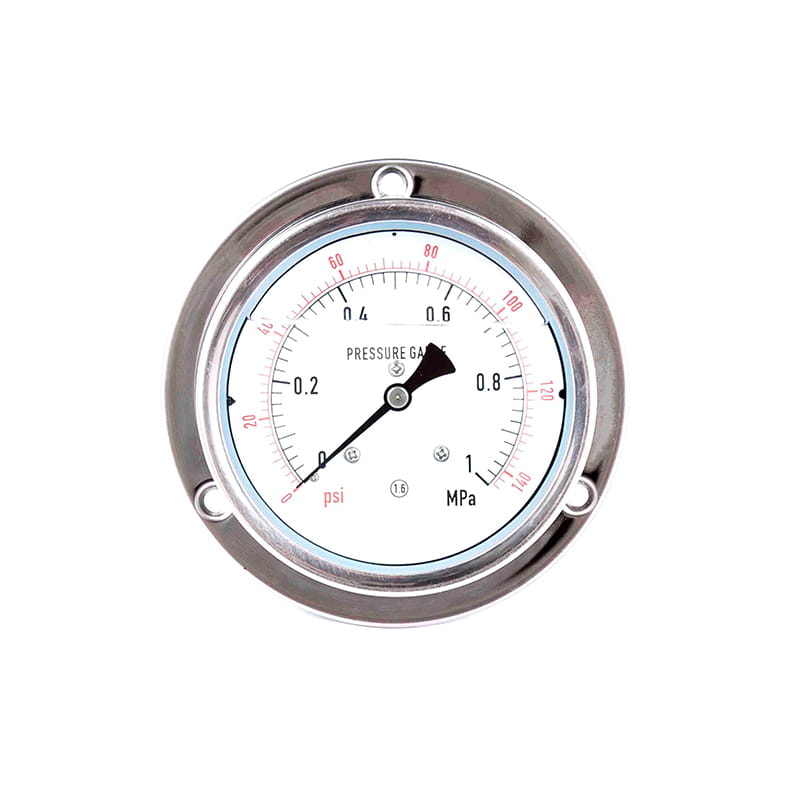

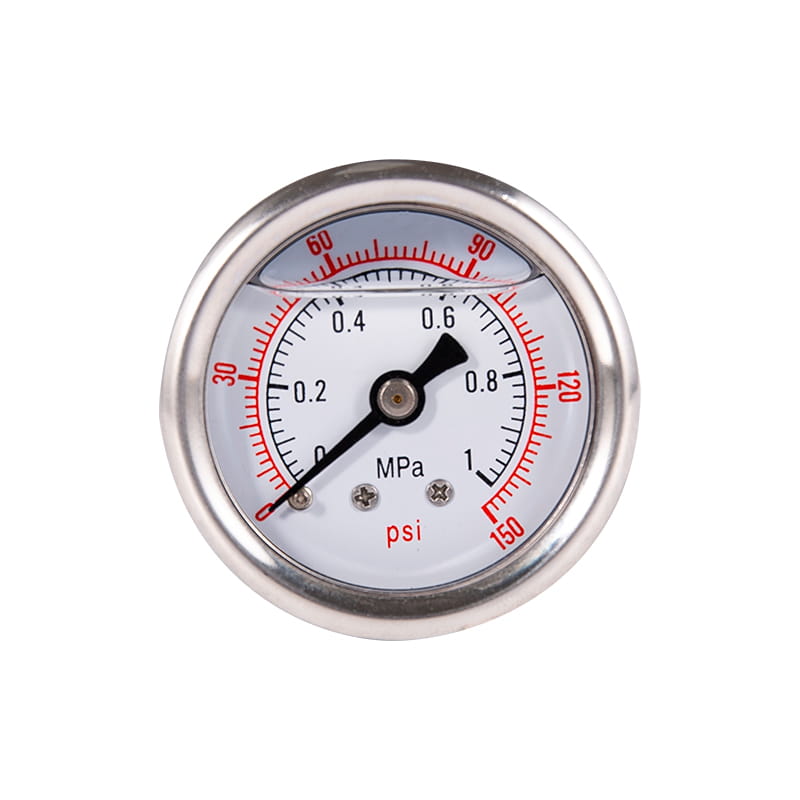

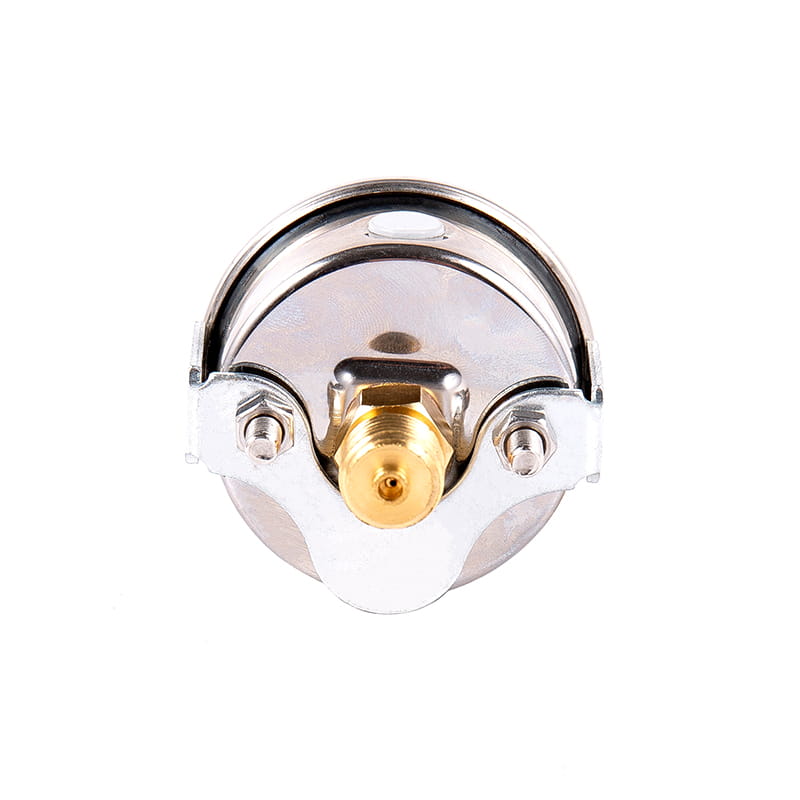

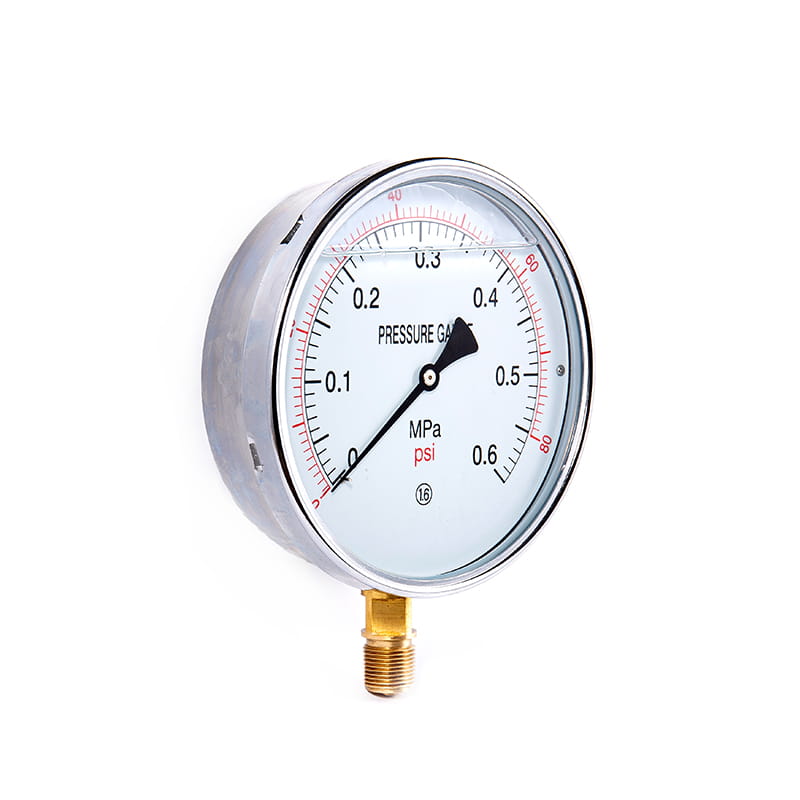

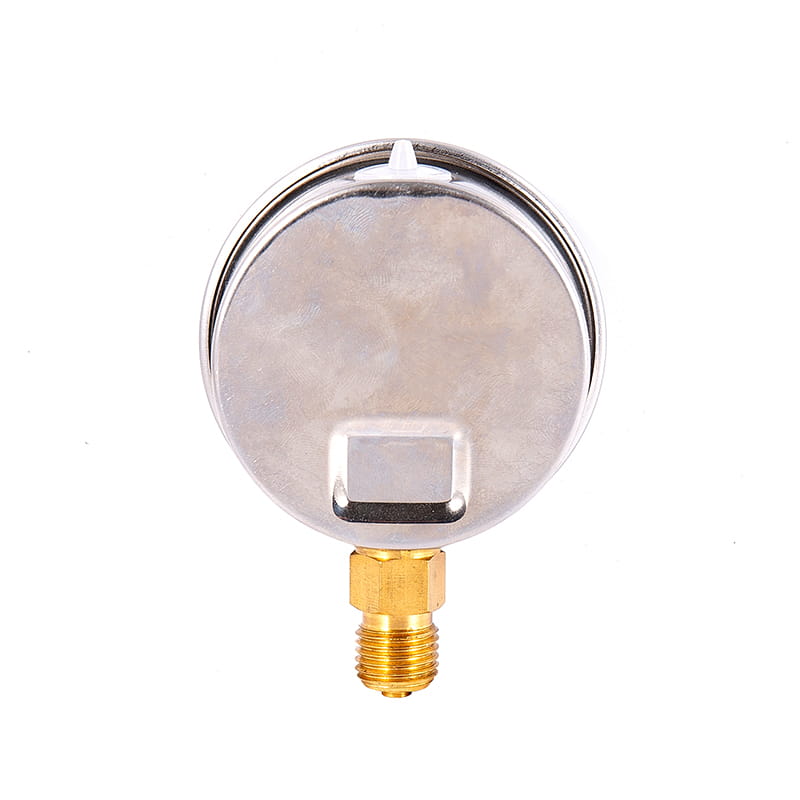

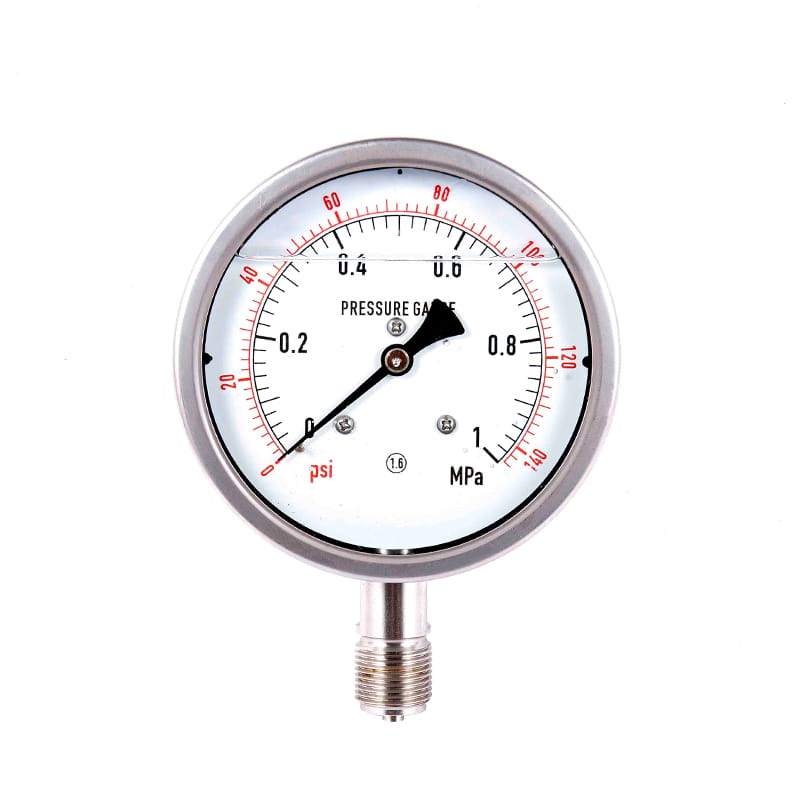

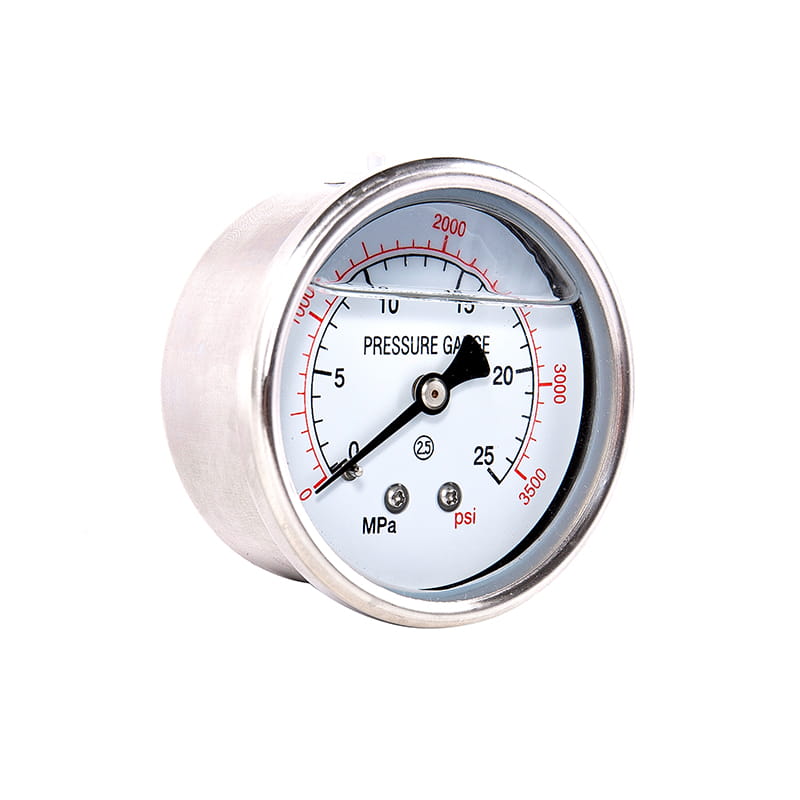

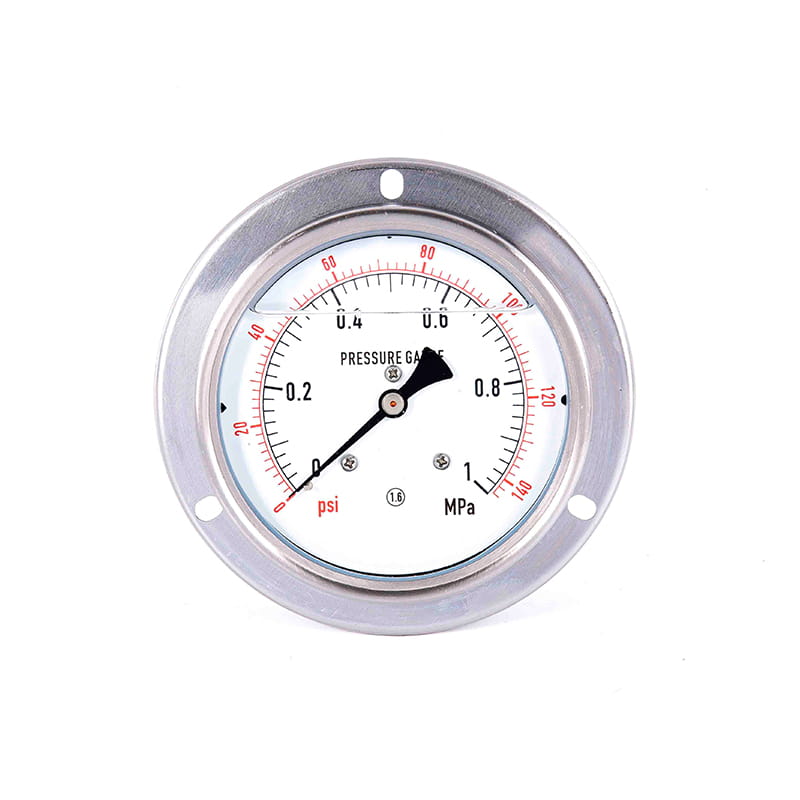

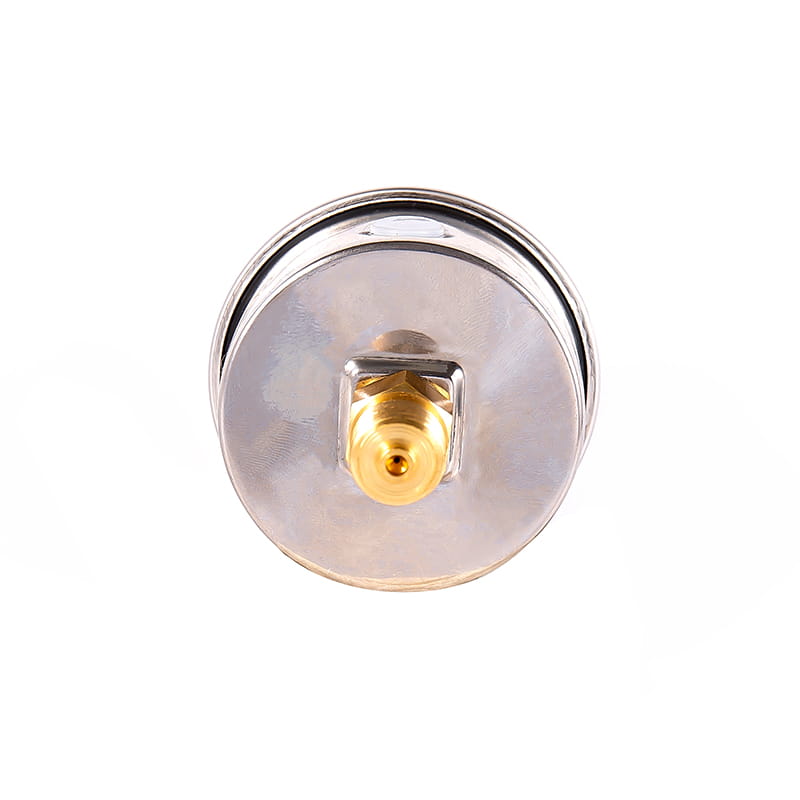

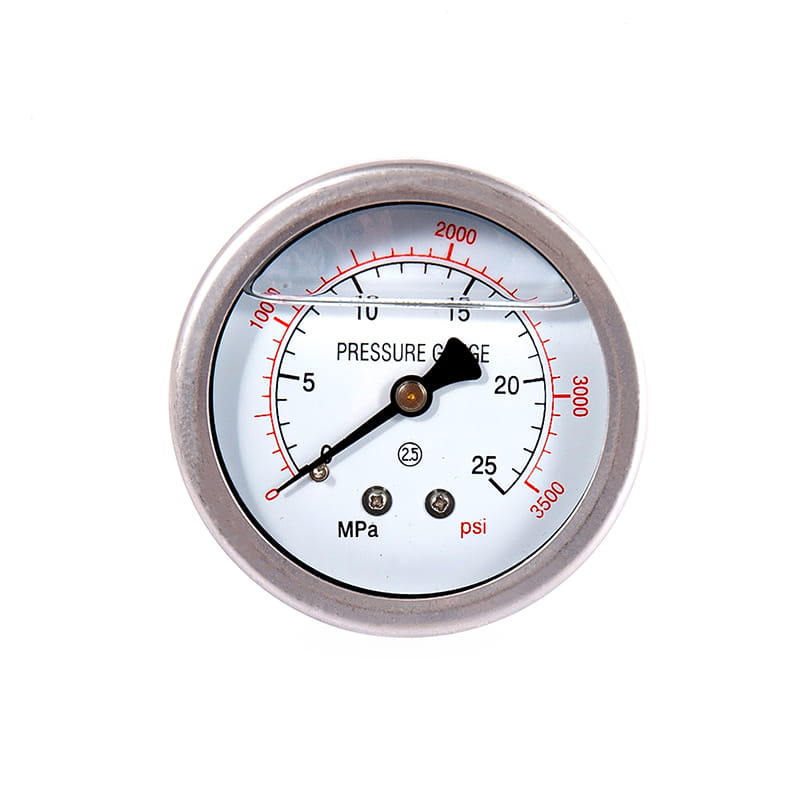

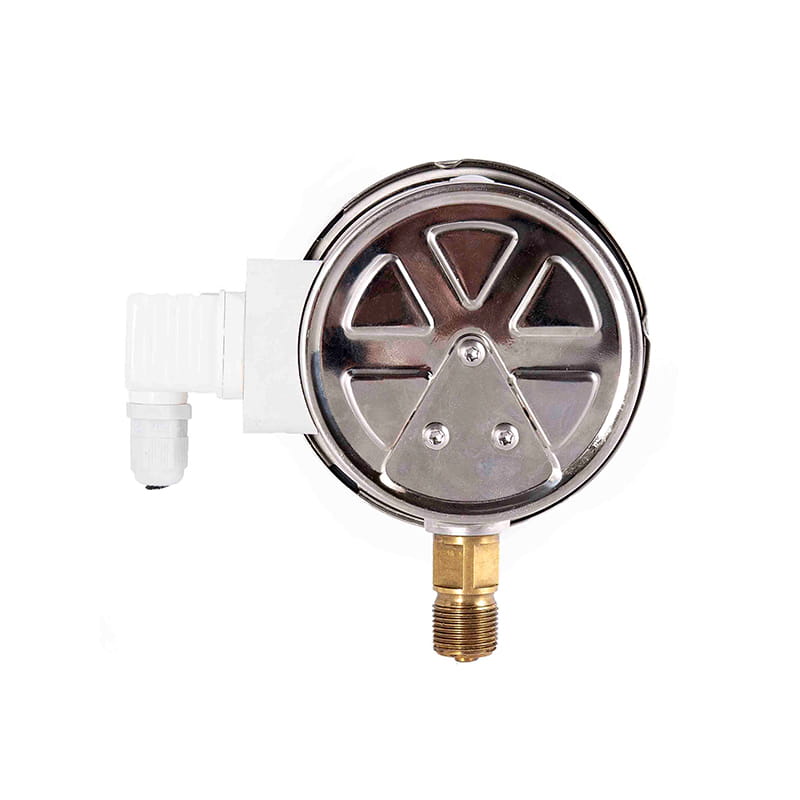

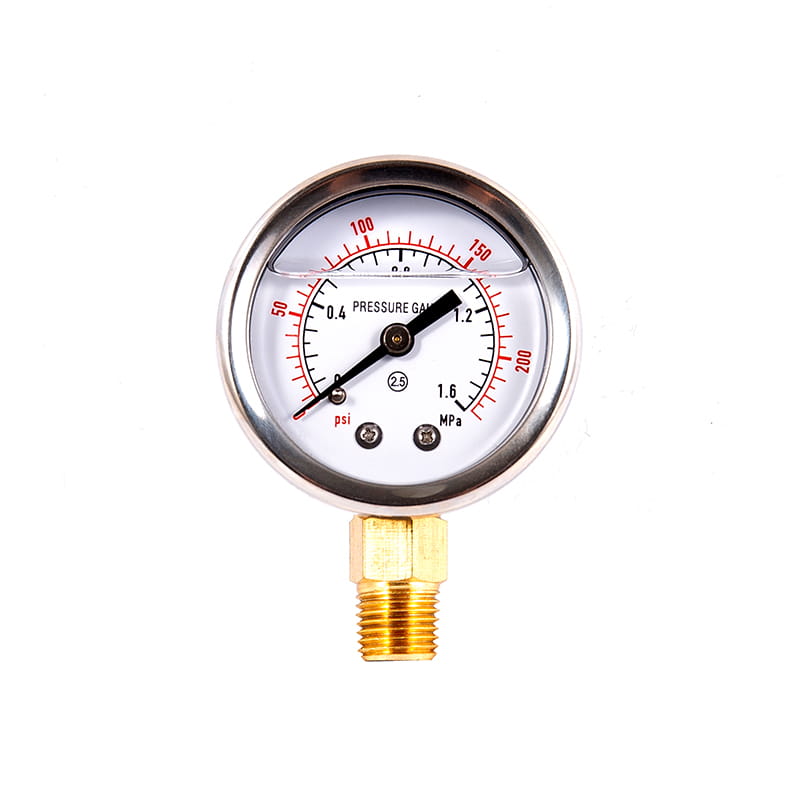

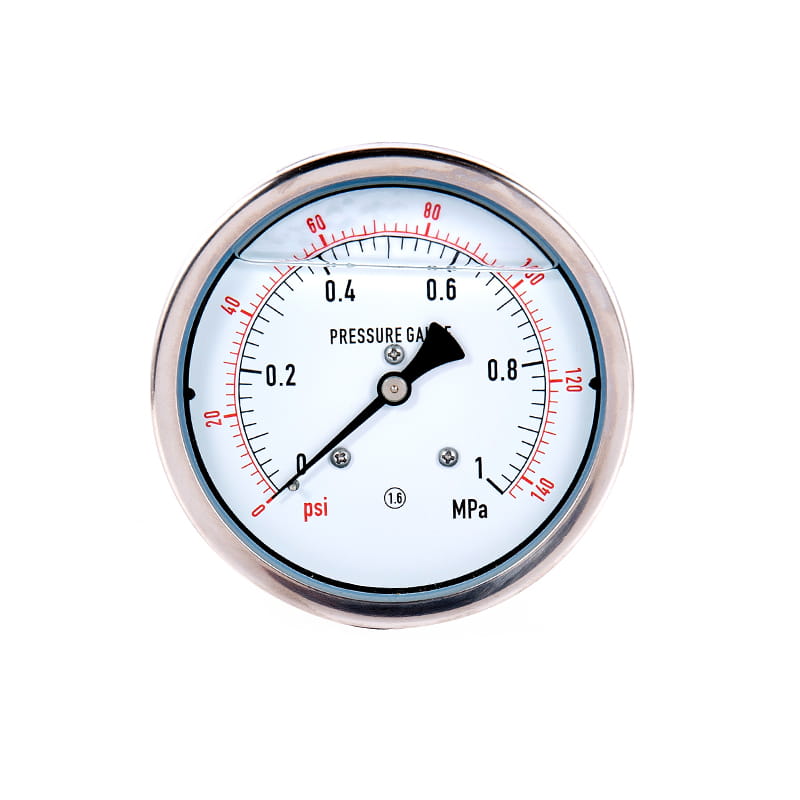

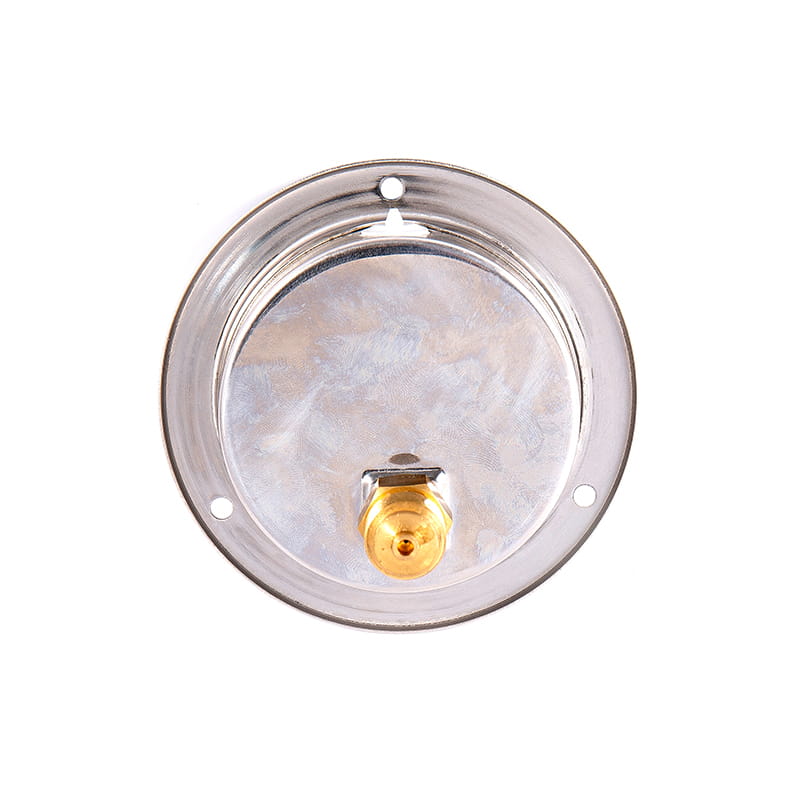

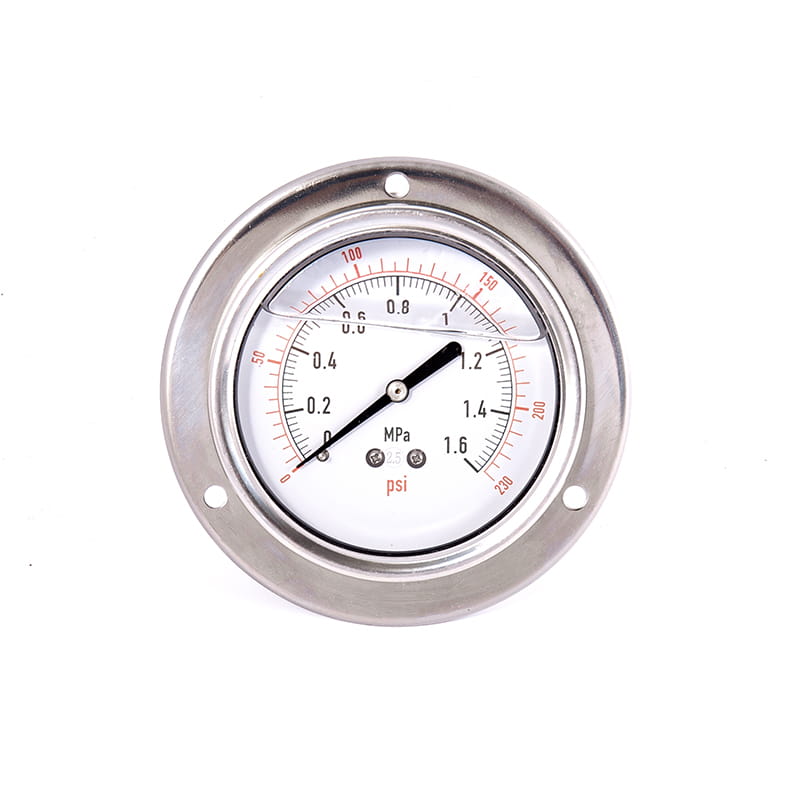

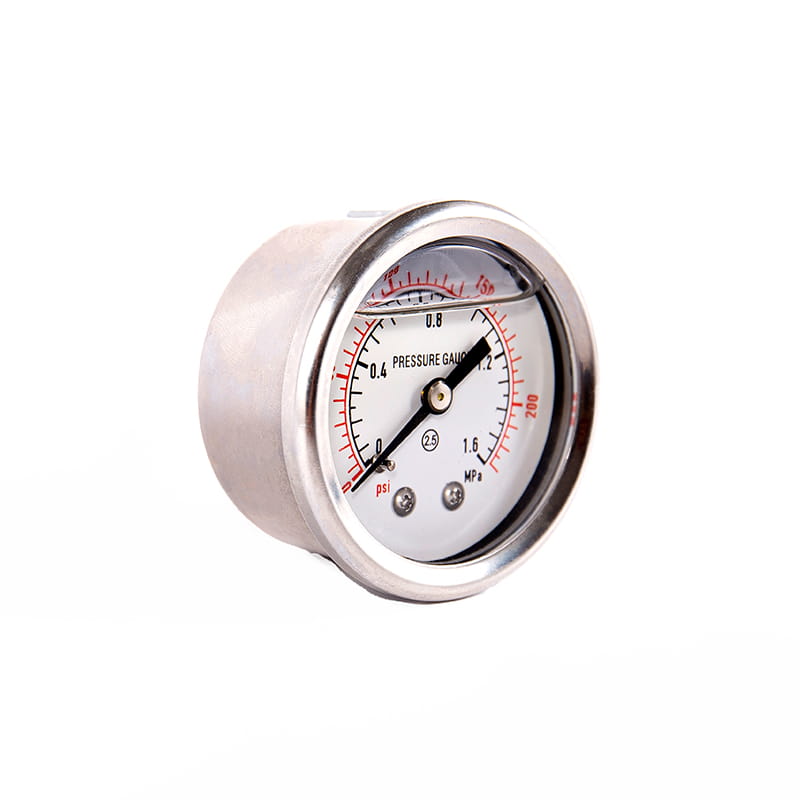

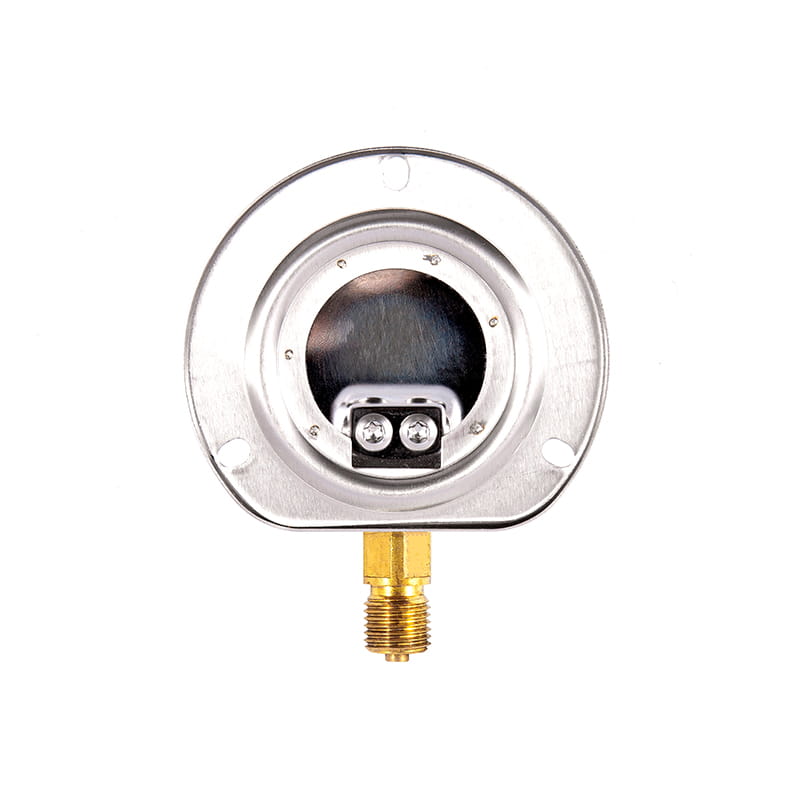

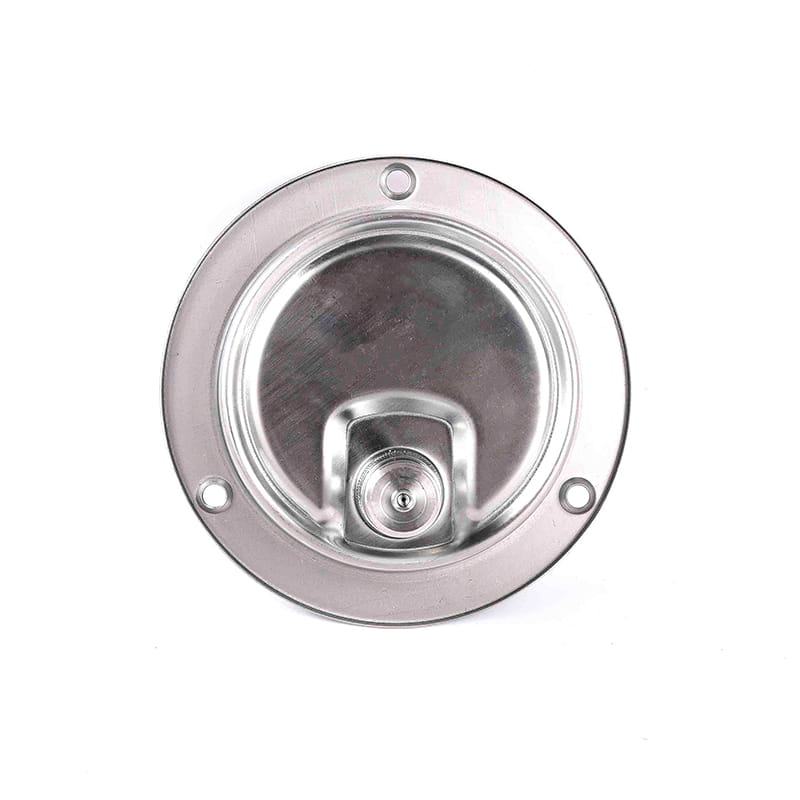

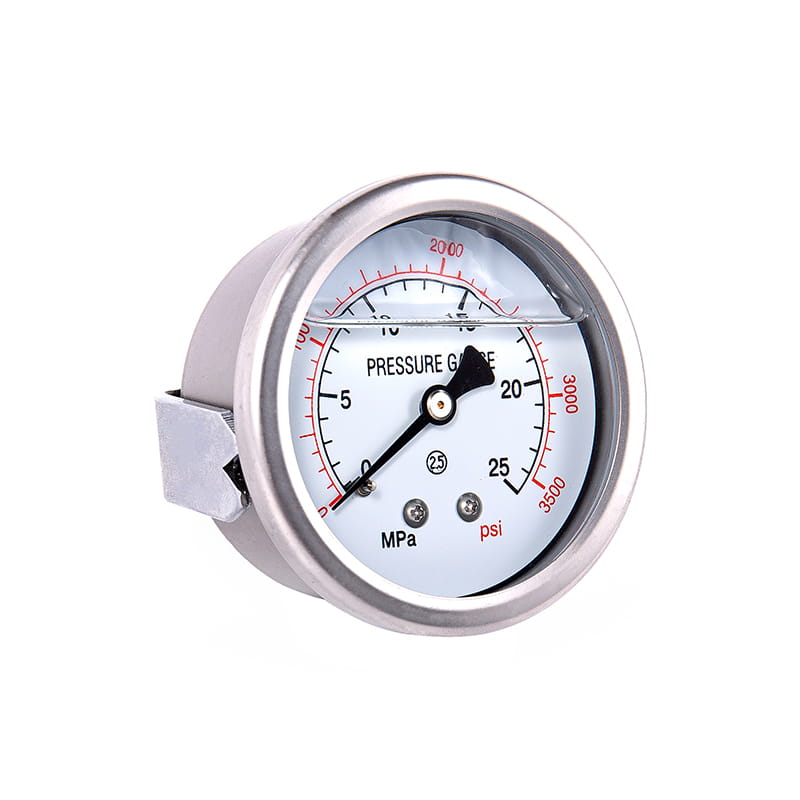

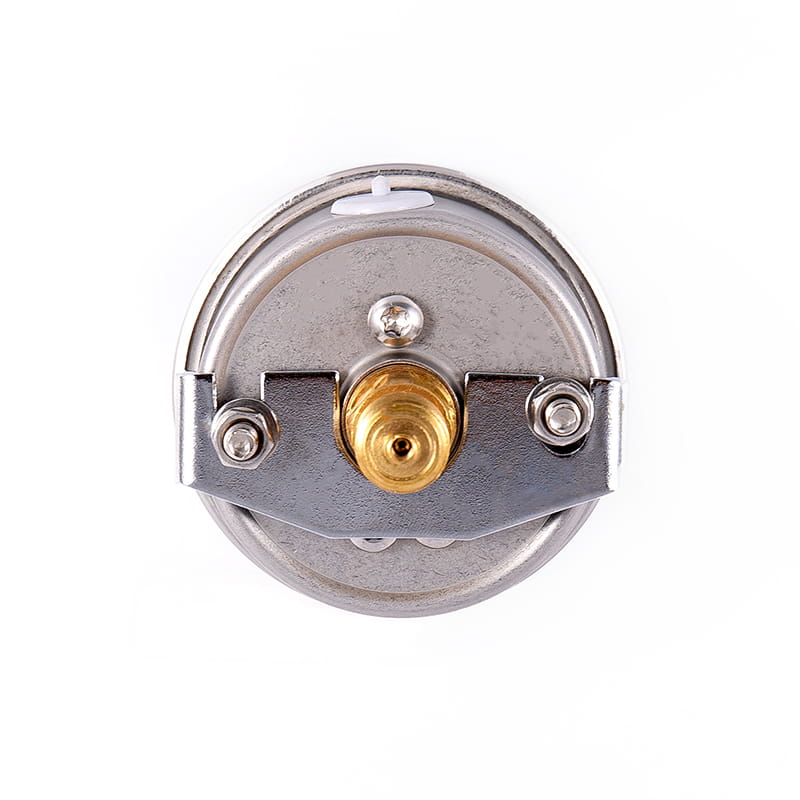

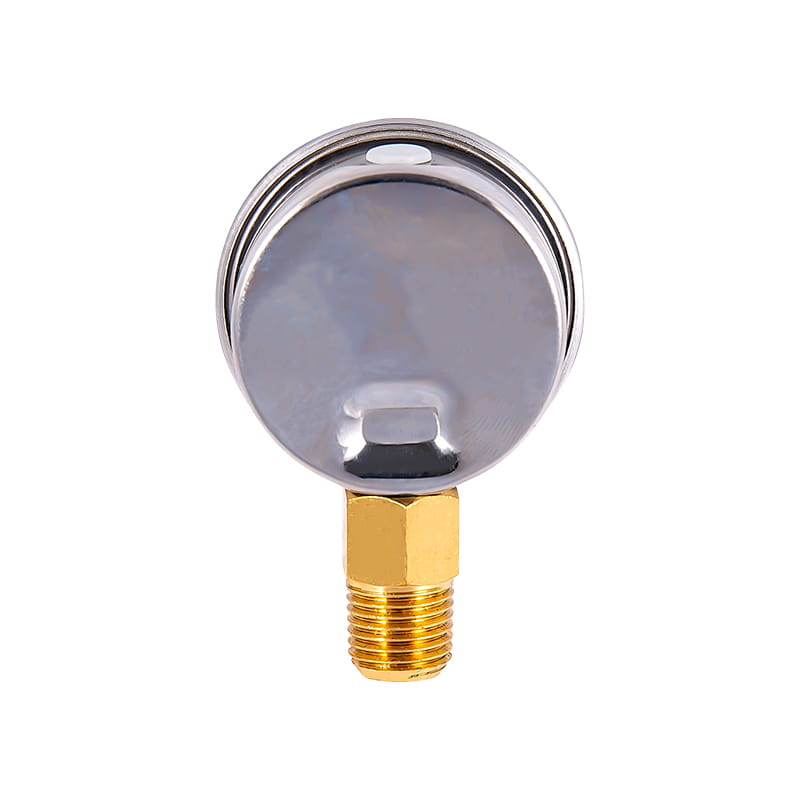

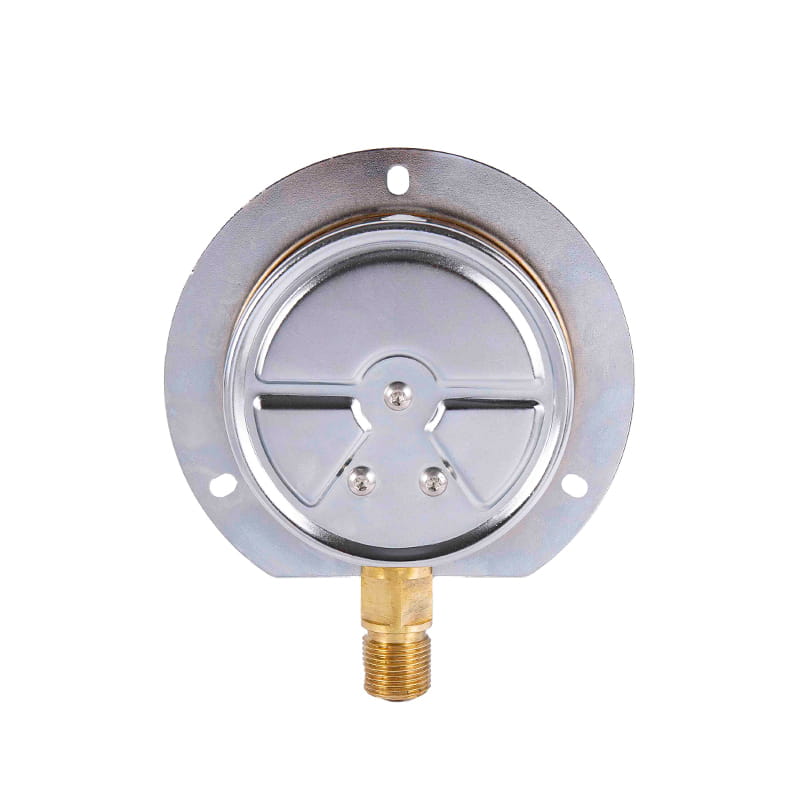

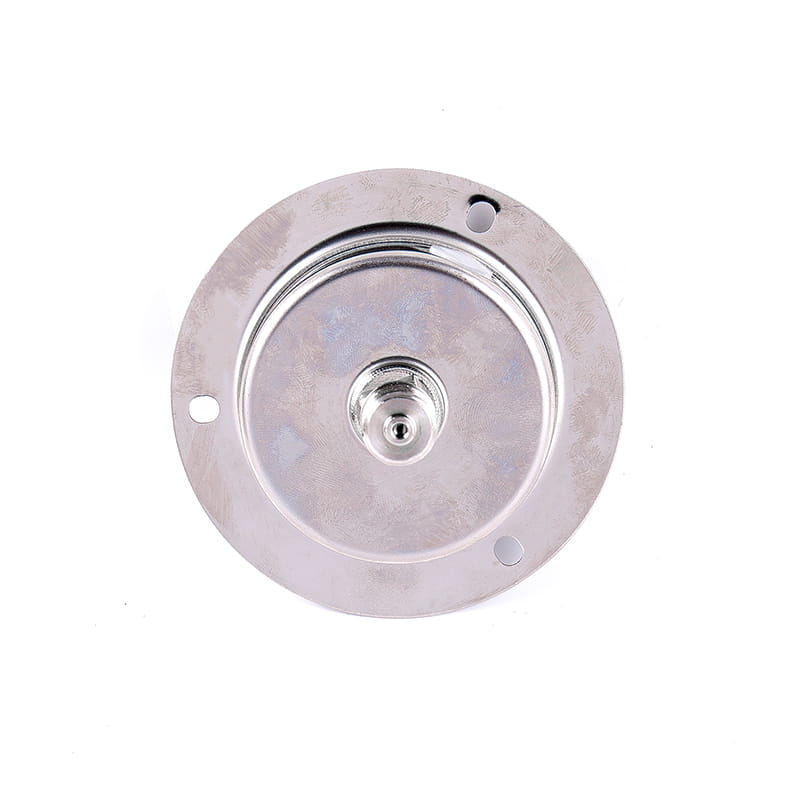

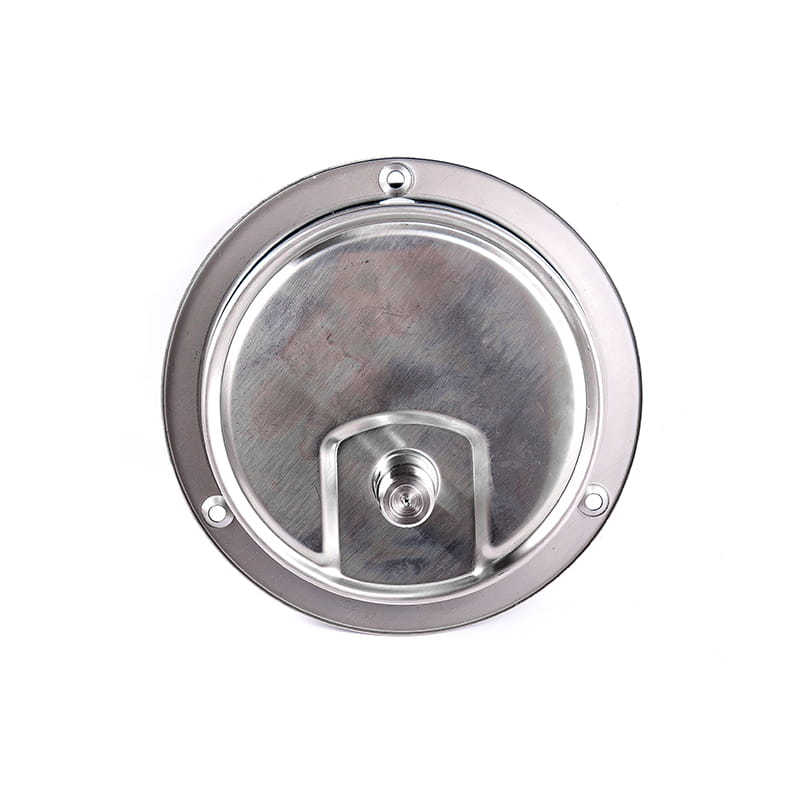

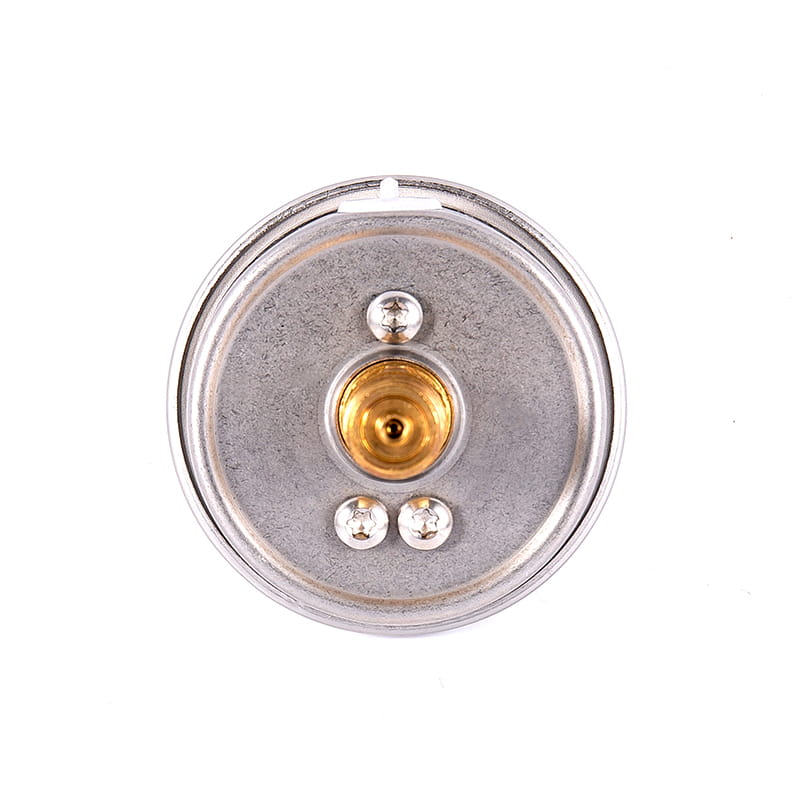

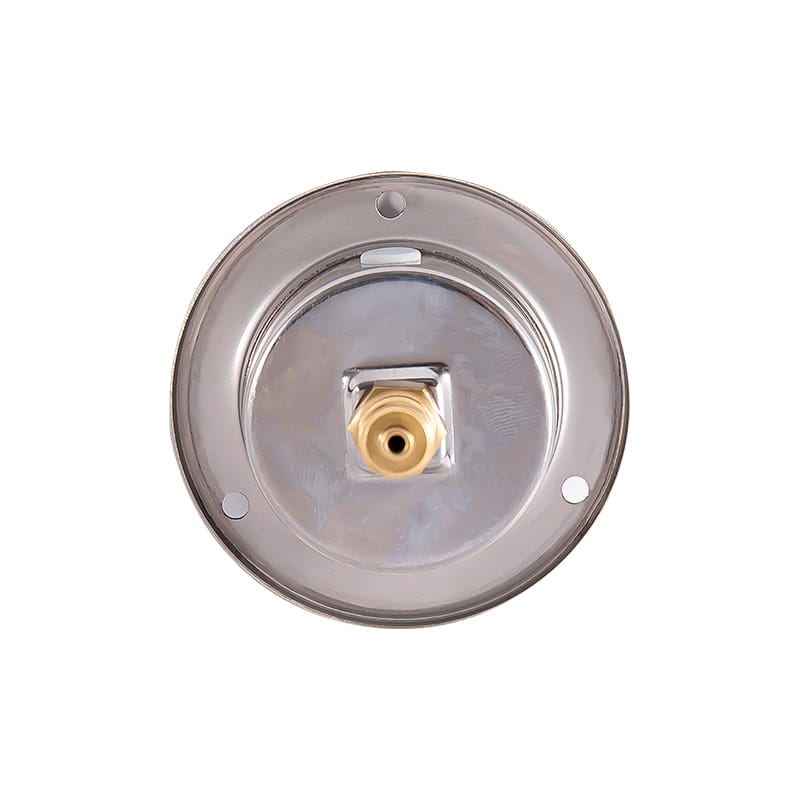

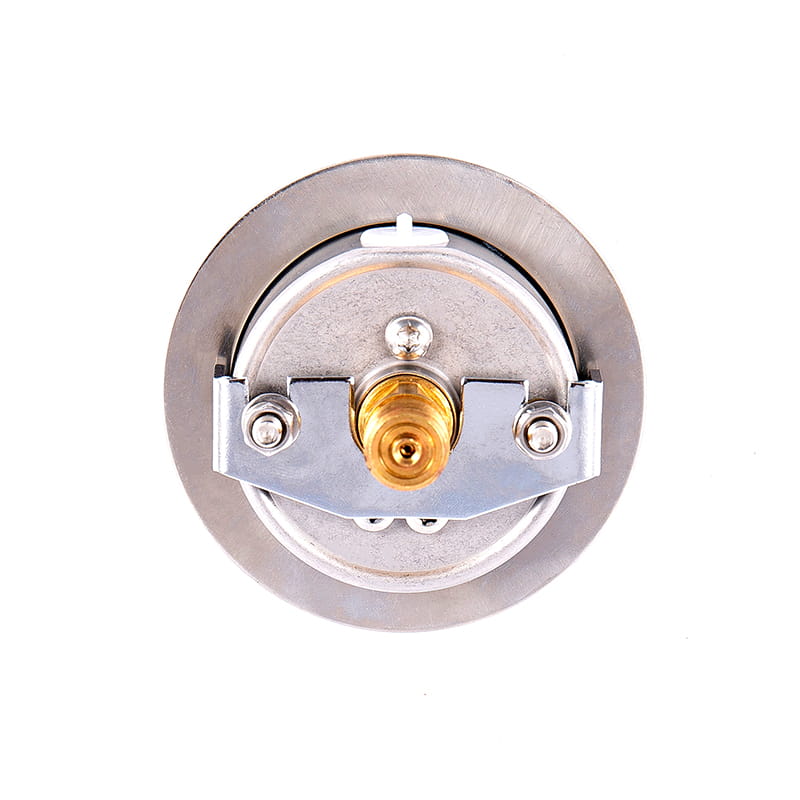

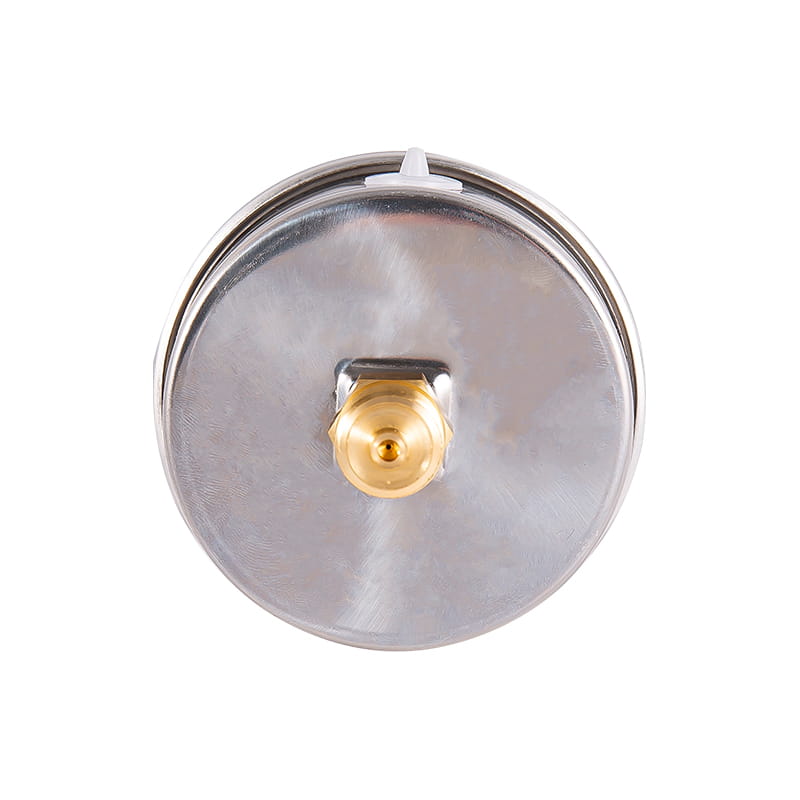

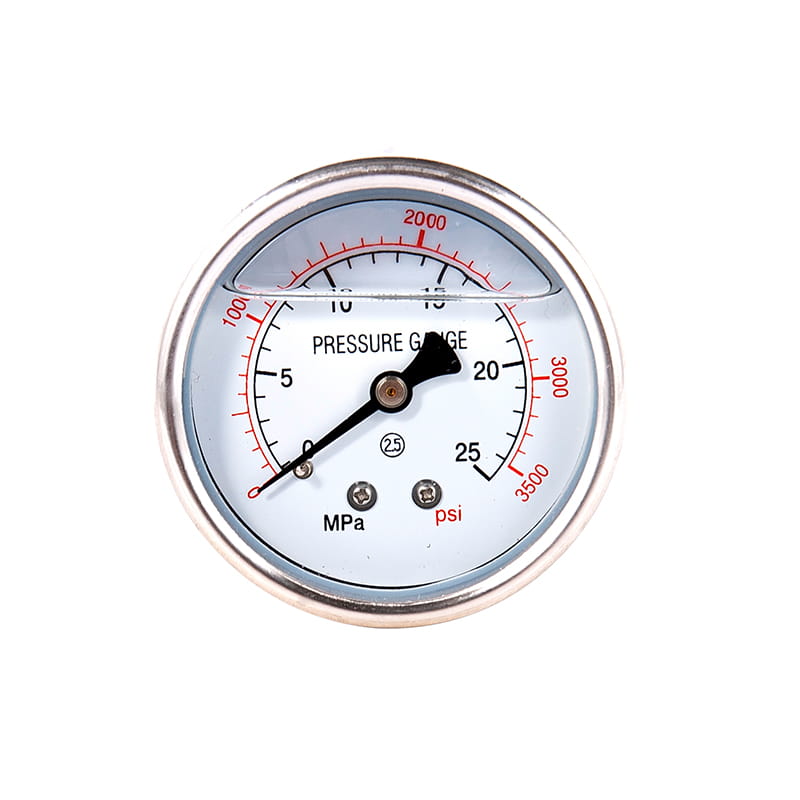

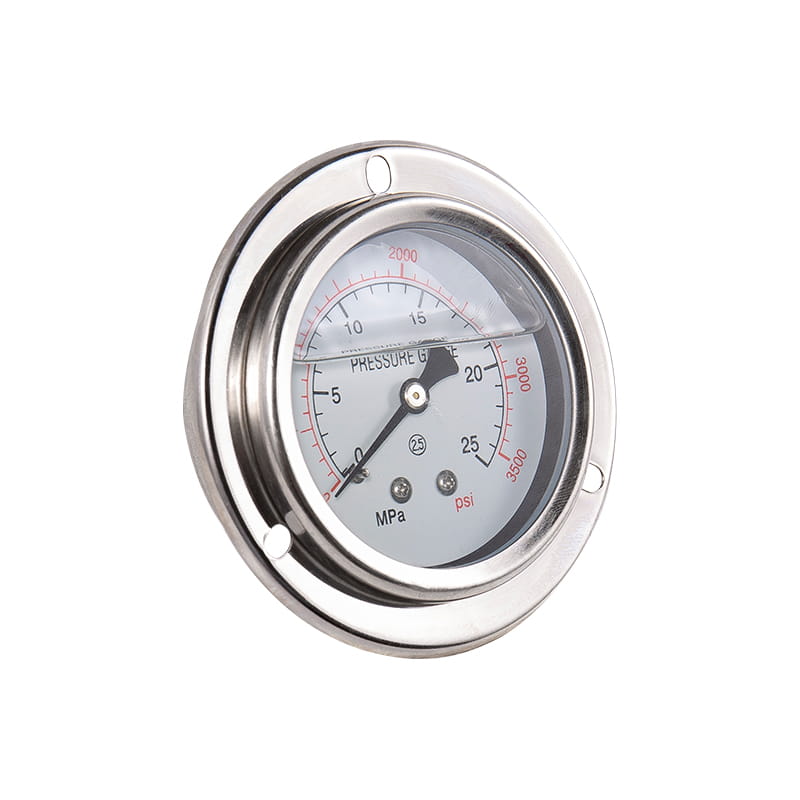

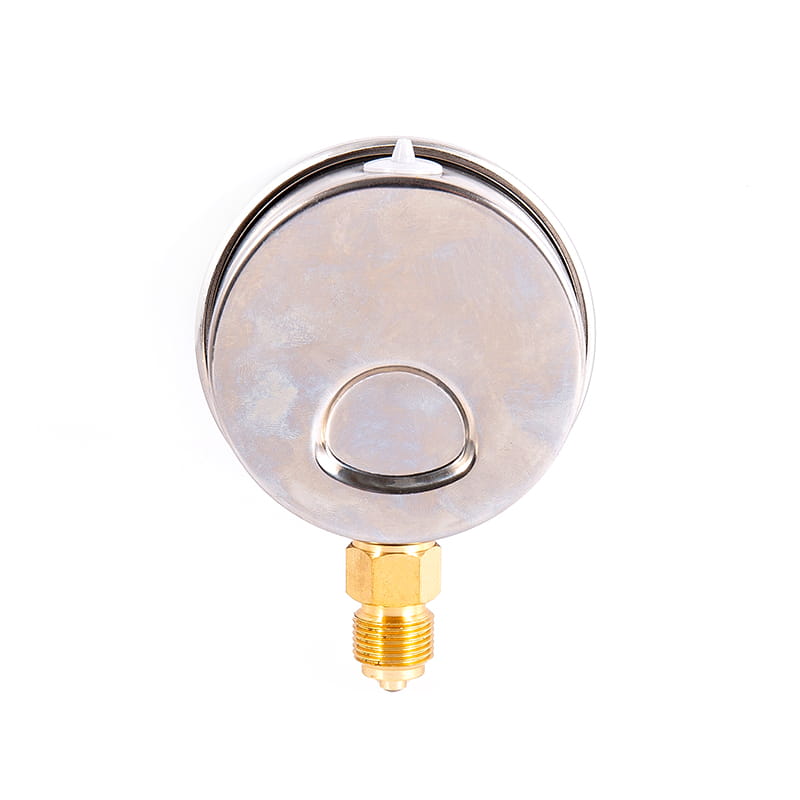

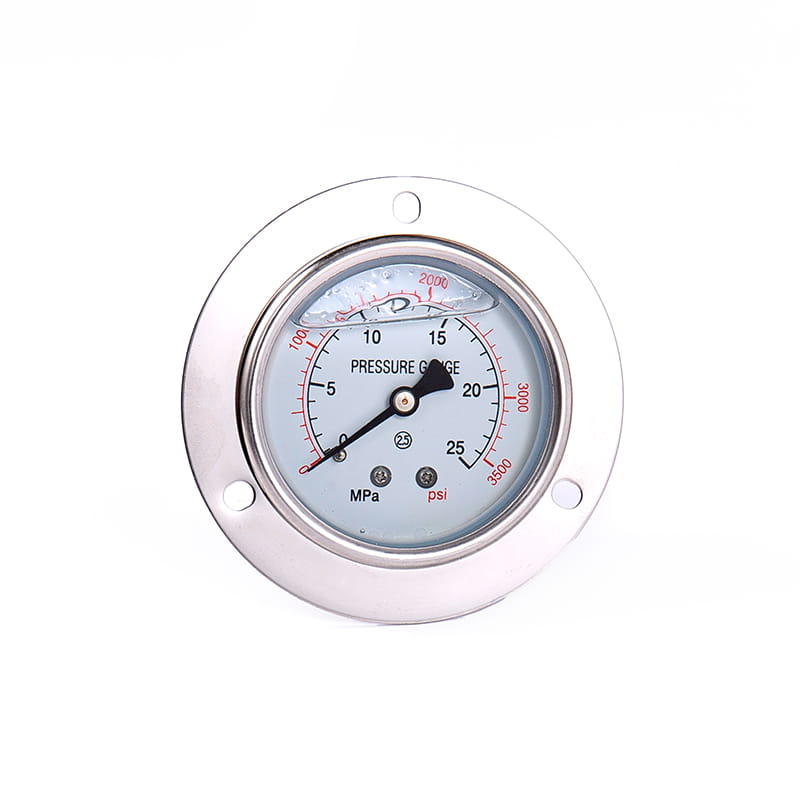

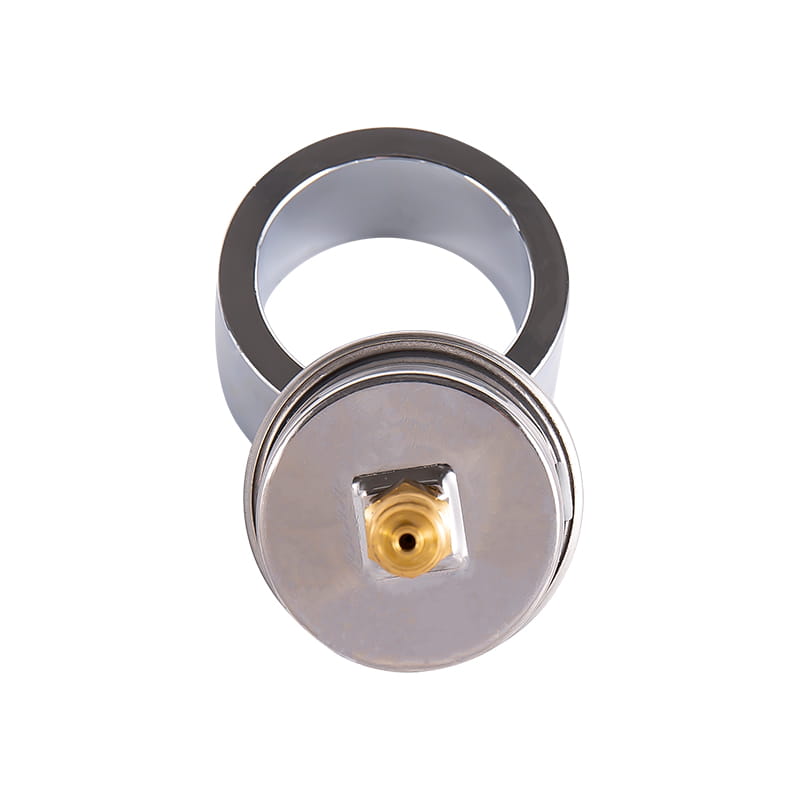

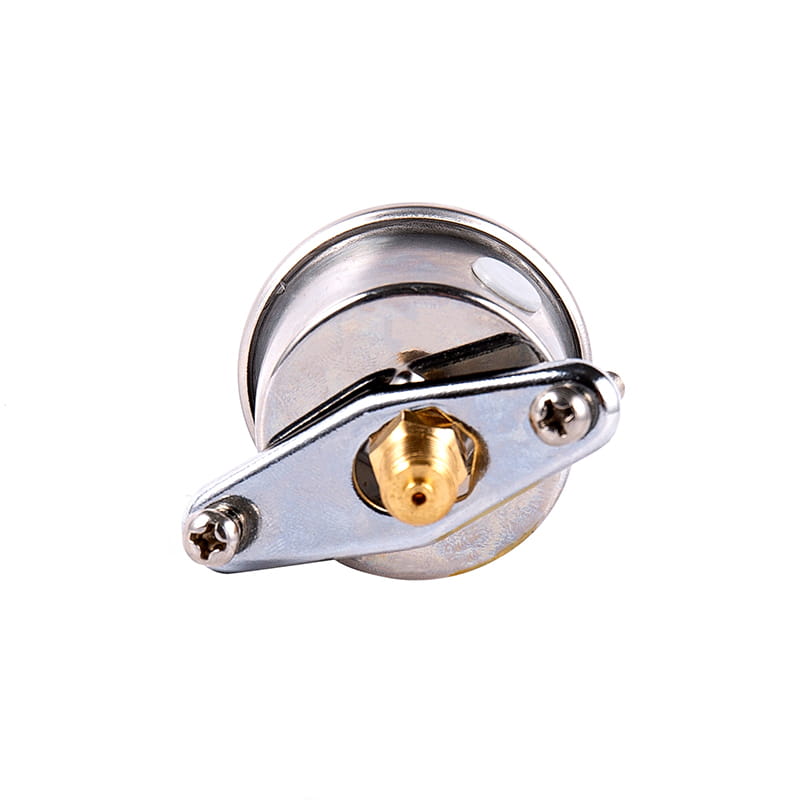

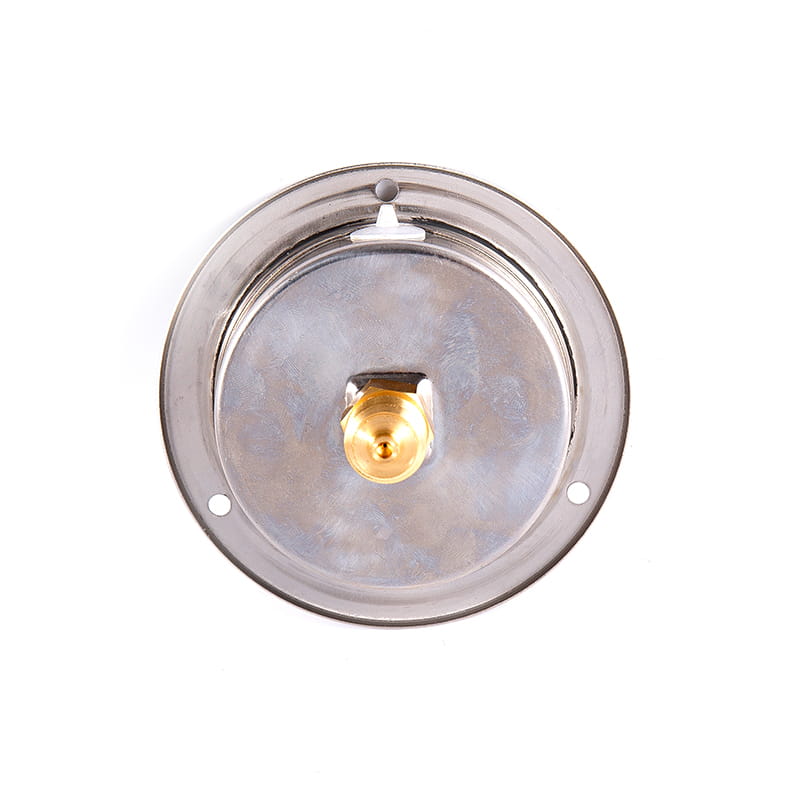

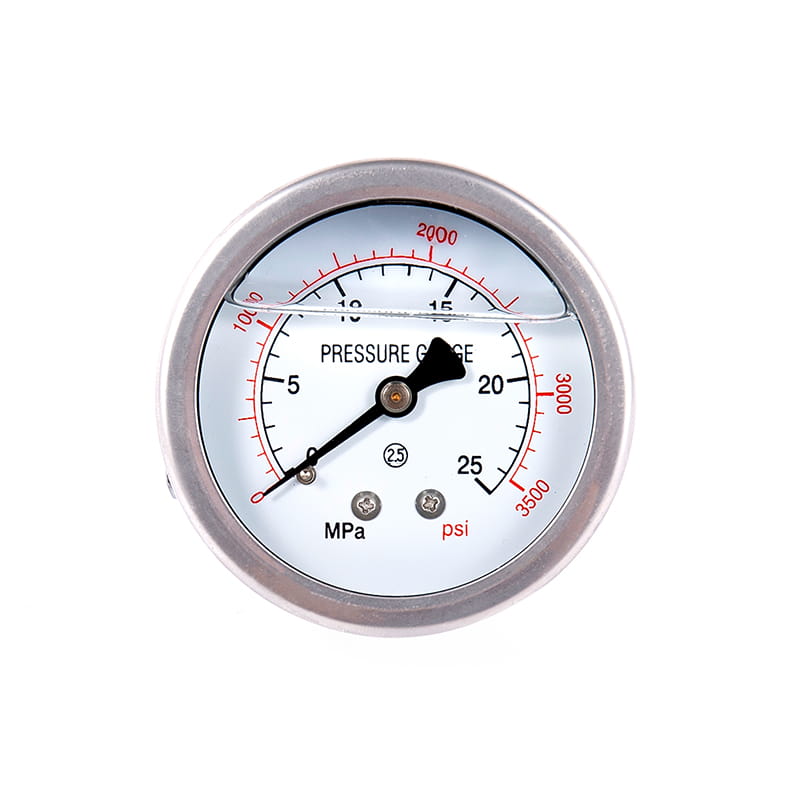

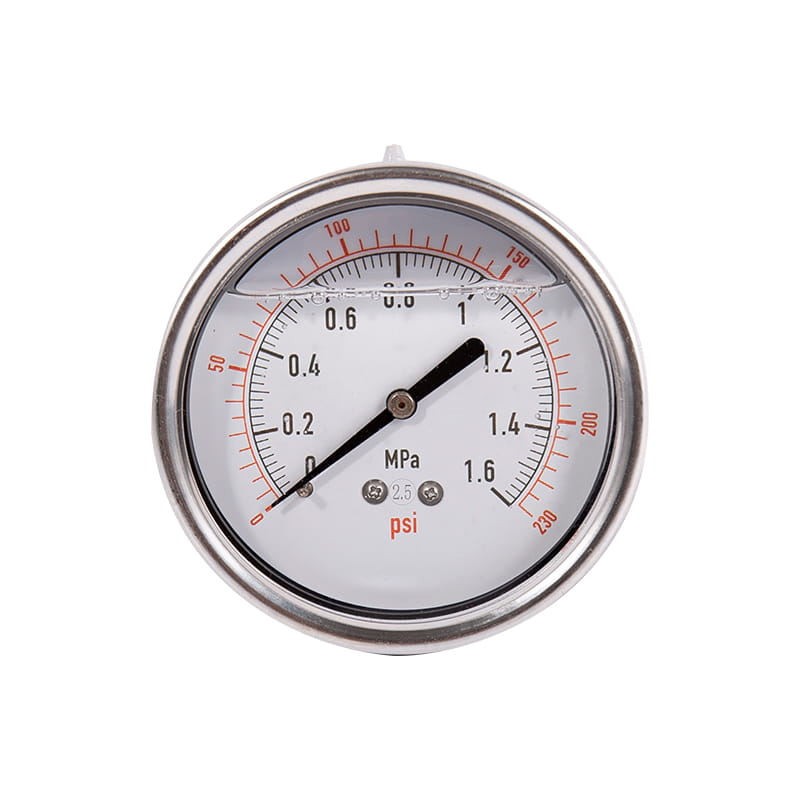

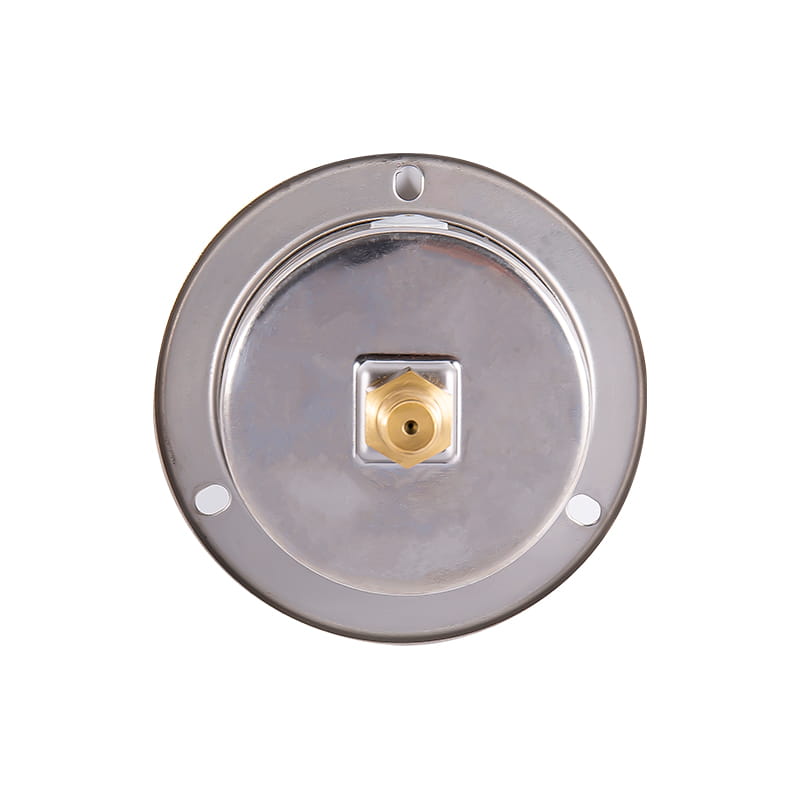

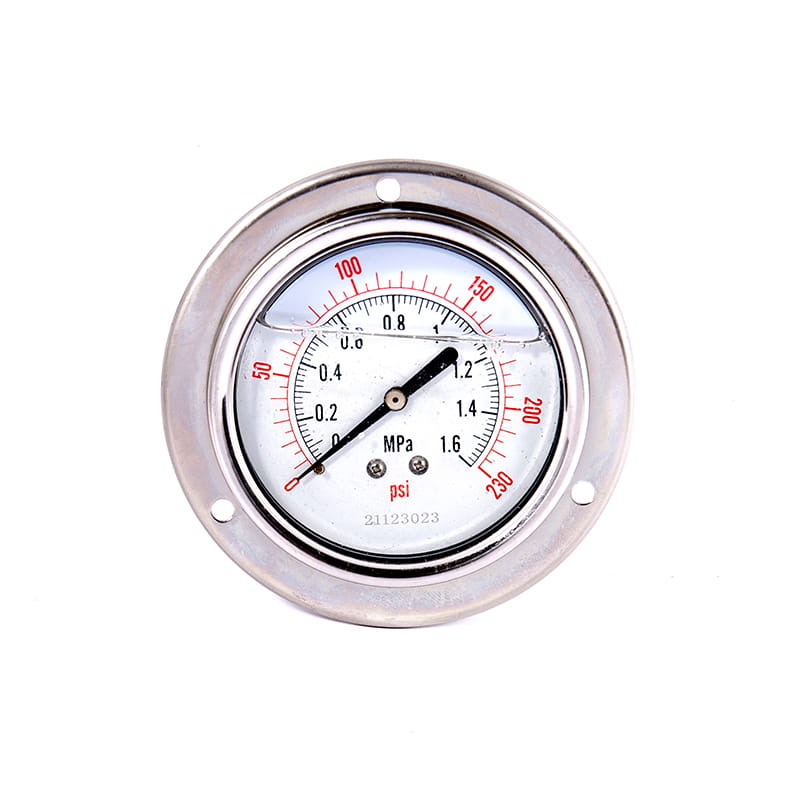

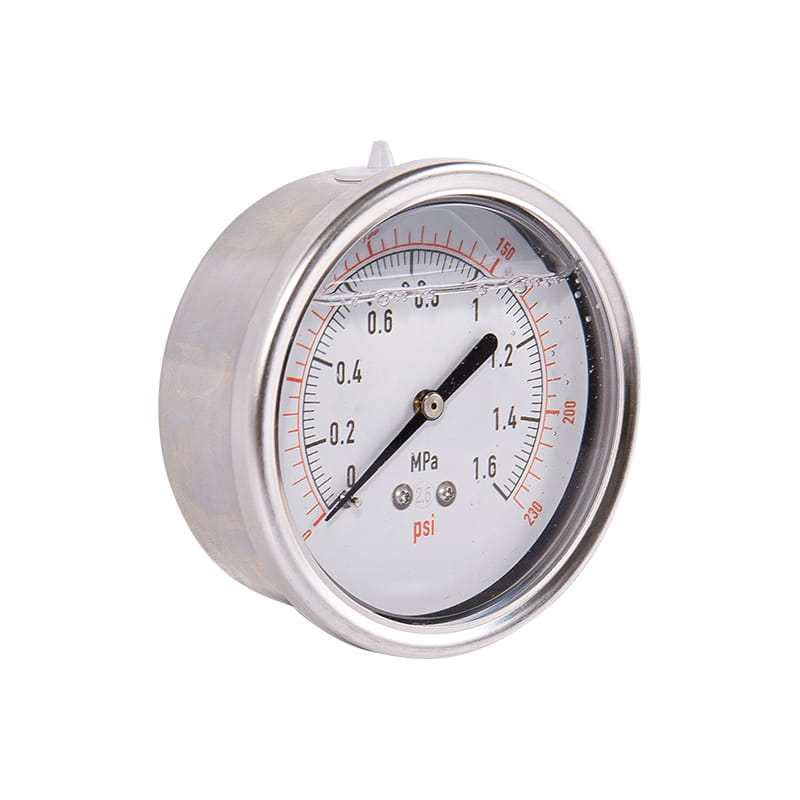

Séria YN 100% medené pripojenie zemetrasenie odolné voči (seizmické) tlakomerný rozchod

◆ Model: YN40 YN50 YN60 YN75 YN100 YN150
◆ Použitie: Táto séria nástrojov má dobrú odolnosť voči nárazom, zvlášť vhodné pre miesta so silnými vibráciami environmentálnych strojov a vydrží násilnú pulzáciu, náraz a náhle vyloženie stredného tlaku. Je vhodný na meranie tlaku kvapaliny, plynu alebo pary, ktorá nemá nebezpečenstvo výbuchu, nekryštalizuje, nespevňuje a nemá žiadny korozívny účinok na zliatinu medi a medi. Prístroj označuje stabilné a jasné hodnoty. Všeobecne sa používa v ťažkých strojoch, ťažbe, ropnom, chemickom priemysle, metalurgii, elektrickej energii a ďalších oddeleniach.
◆ Pri praktickej aplikácii, podľa osobitných charakteristík rôznych médií (ako je zákaz ropy, ohnivý, odolný voči korózii, atď.), Sú požiadavky nástroja rôzne, takže táto séria nástrojov odvodzuje mnoho zodpovedajúcich špeciálnych nástrojov, ich nominálny priemer, typ inštalácie, vlákno konektora, presnosť s presnosťou, atď.
2.1 Vhodný na meranie tlaku horľavých a výbušných médií. Je prísne zakázané kontaktovať s mastnými horľavými látkami. Pred odchodom z továrne sa vykonáva odmasťovanie liečby a testuje sa, že je bez mastnoty.
2,1.1 yon séria rezistentný (seizmický) kyslíkový rozchod
2.1.2 YHN séria šokom rezistentných (seizmického) vodíkového tlaku
2.1.3 Séria Yyn série rozchodu acetylénu rezistentného na nárazy (šok)
2.2 Použité materiály sú odolné voči korózii média alebo prístroja na médium nemá žiadny vplyv a na zabezpečenie toho, aby detekčné prvky a rozhrania boli čisté a bez mastnoty.
2.2.1 Séria Yan Séria šokov odolného voči nárazom (šok) tlaku
2.2.2 YDQN séria šokového (šokového) rozchodu dusíka odolného voči nárazom

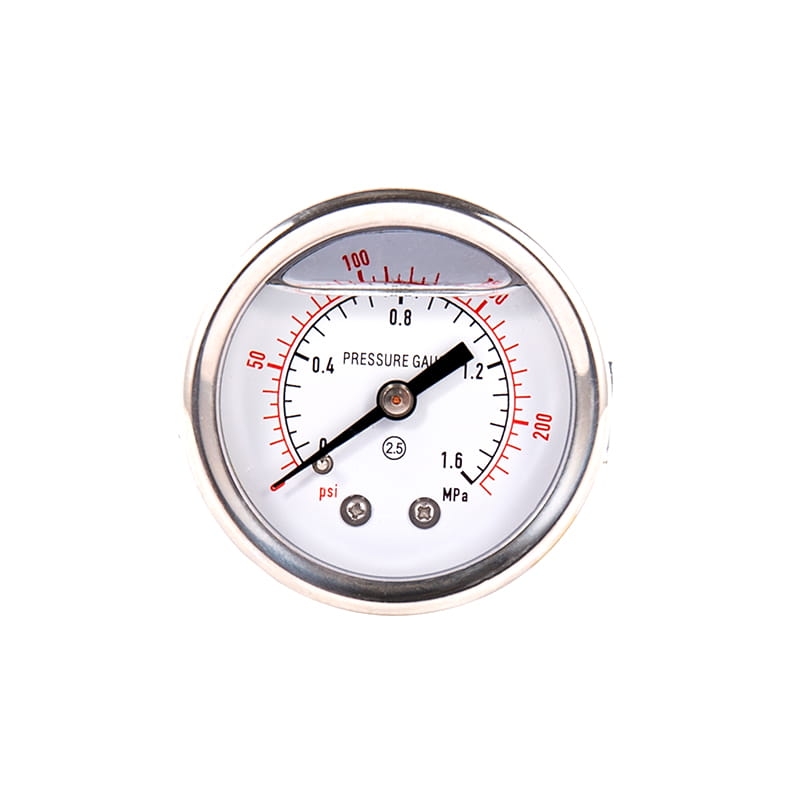

Tlakomerný rozchod so šokom YN série
Model: 40 mm (1,5 "), 50 mm (2"), 60 mm (2,5 "), 100 mm (4"), 150 mm (6 ")

Úvod:
Séria nástrojov má vynikajúcu odolnosť proti nárazom, stabilnú indikáciu, jasné hodnoty a sú obzvlášť vhodné na použitie na miestach s intenzívnymi mechanickými vibráciami. Môžu tiež odolať drastickým pulzáciám, nárazom a náhlym znížením zaťaženia média. Je to mechanizmus absorbovania nárazov a konštrukcia naplnená kvapalinou (zvyčajne glycerín a silikónový olej) umožňujú tento tlakový rozchod, aby sa zabezpečilo spoľahlivé a presné meranie tlaku aj za komplexných a nepriaznivých podmienok. Vďaka svojej elasticite a presnosti sa široko používa v rôznych odvetviach.

Získať cenovú ponuku

◆ Technické parametre ：

Číslo modelu		Yn40	Yn50	Yn60	Yn75	Yn100	YN150
Priemer		Φ 40	Φ 50	Φ 60	Φ 75	Φ 100	Φ 150
Inštalačný formulár	Ⅰ	*	*	*	*	*	*
	Ⅱ	/	/	*	/	*	*
	Ⅲ	*	*	*	*	/	/
	Ⅳ	/	/	*	/	*	*
	Ⅴ	*	*	*	*	/	/
	Ⅵ	/	/	*	*	*	*
Konektor		M10 × 1		M14 × 1.5		M20 × 1.5
Trieda presnosti		2.5				1.6
Rozsah merania （ MPA ）		Neobsadené ： -0.1 ～ 0 Tlakové vákuum ： -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0,3 -0,1 ～ 0.5 -0.1 ～ 0,9 -0,1 ～ 1,5 -0.1 ～ 2.4 Tlak ： 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1,6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160
Podmienky používania prostredia		Teplota ： -5 ℃～ 55 ℃； -25 ℃～ 55 ℃
Hodnotenie vibrácií		Vložka · H · 4
Borden rúrka		QSN4-0.3
Ochrana triedy		IP65
Implementačné normy		JB/T6804
Poznámka: 1. Spoločné vlákna je možné prispôsobiť podľa požiadaviek používateľa.

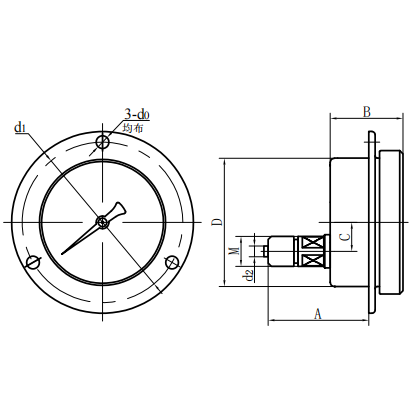

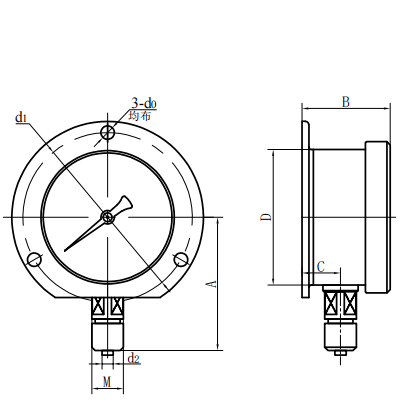

◆ Externé rozmery:

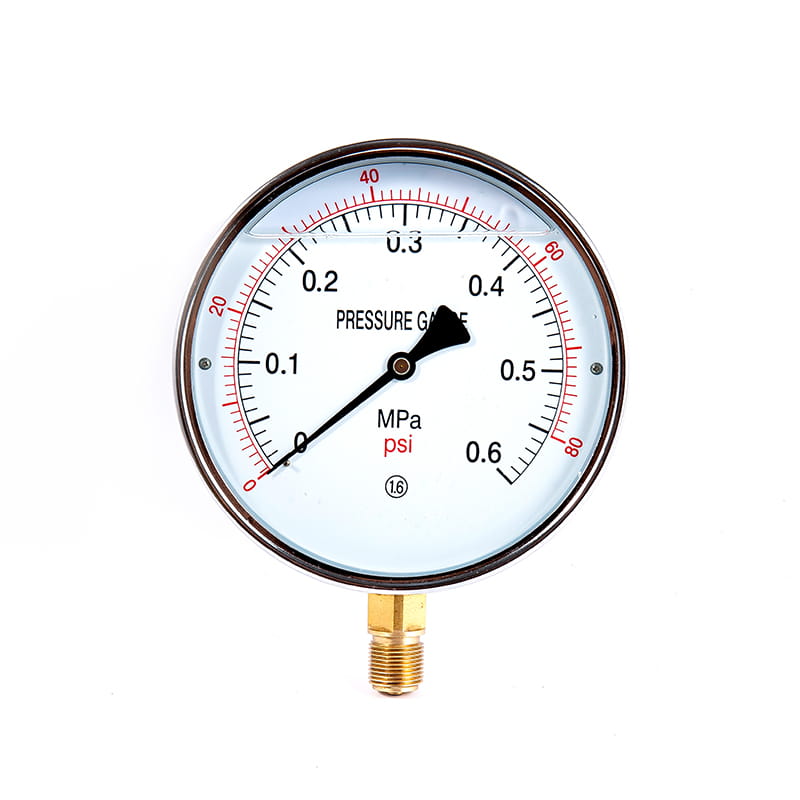

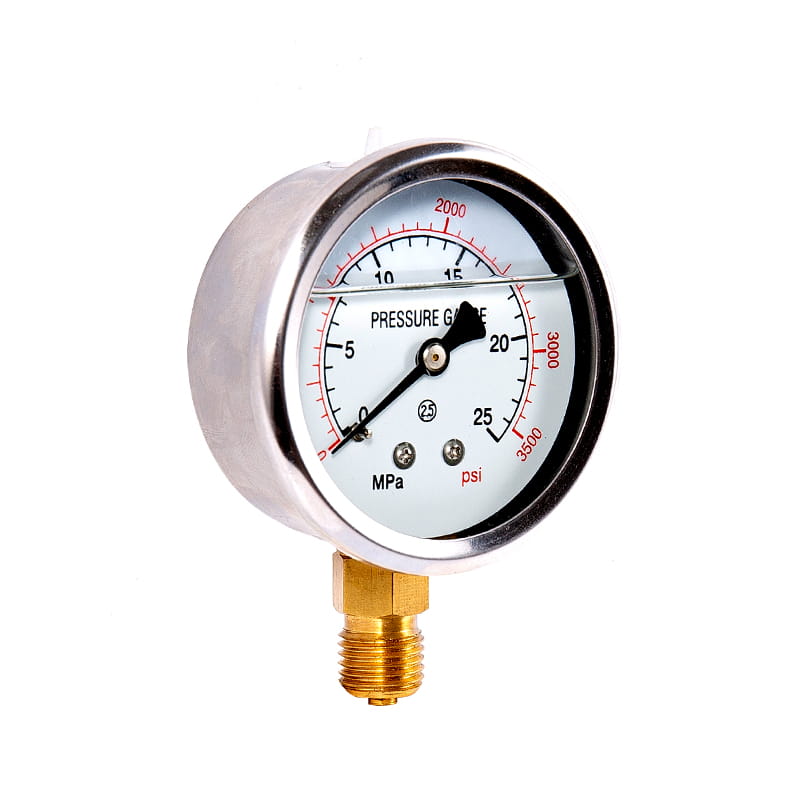

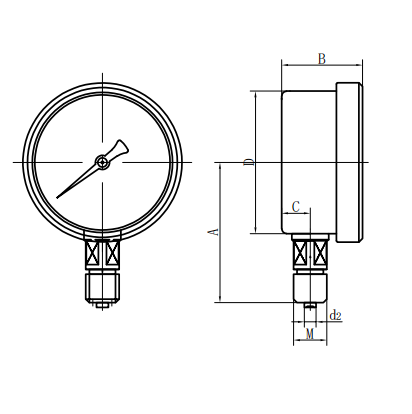

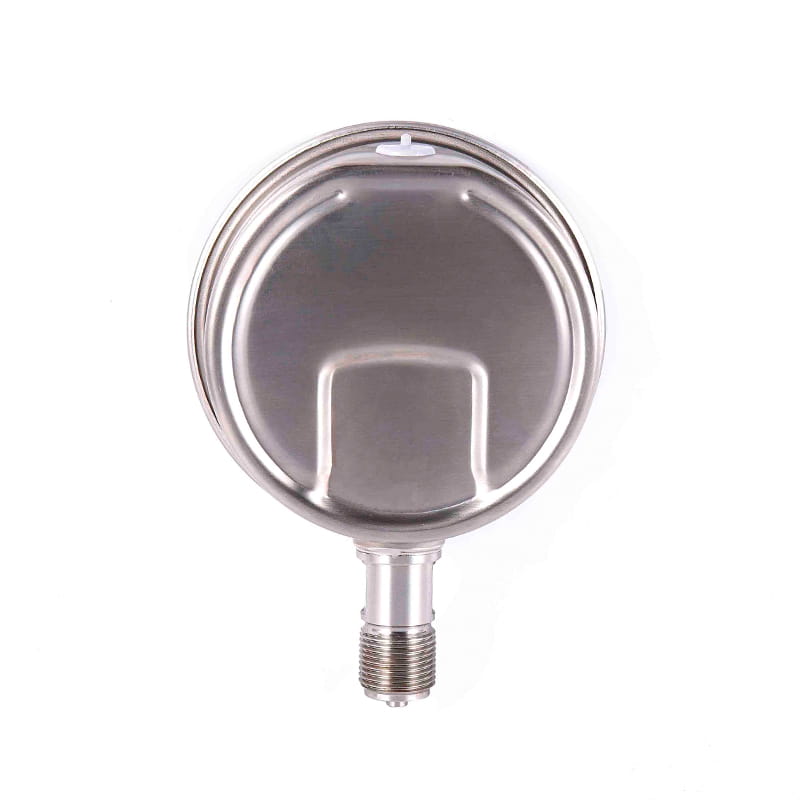

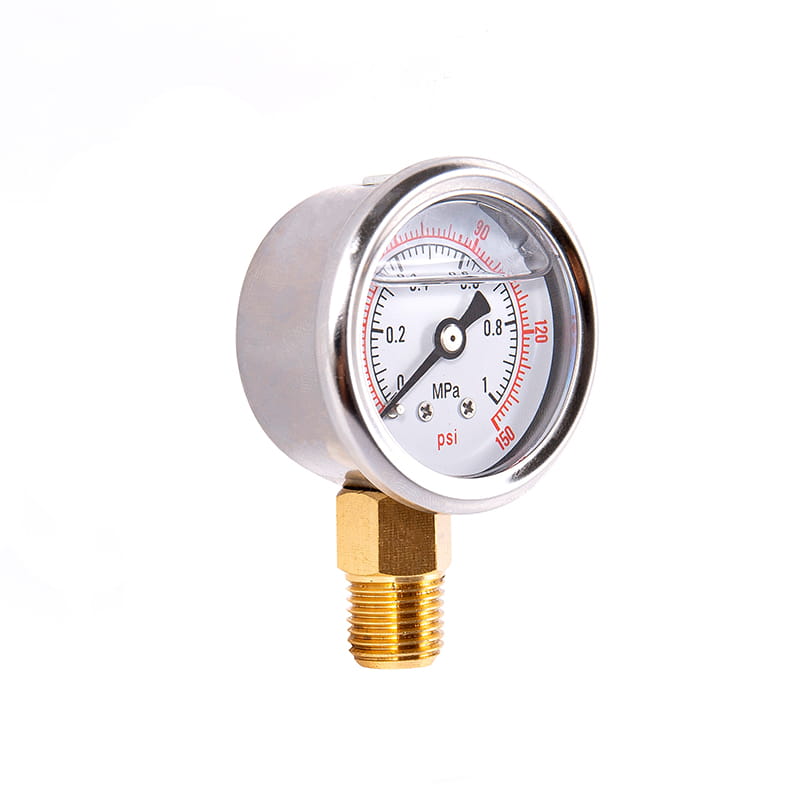

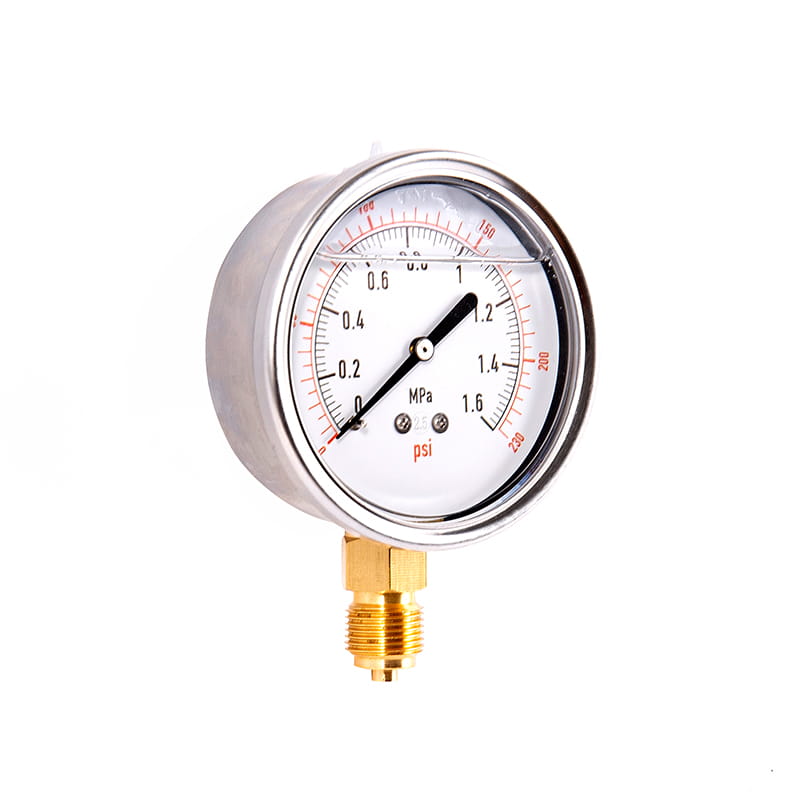

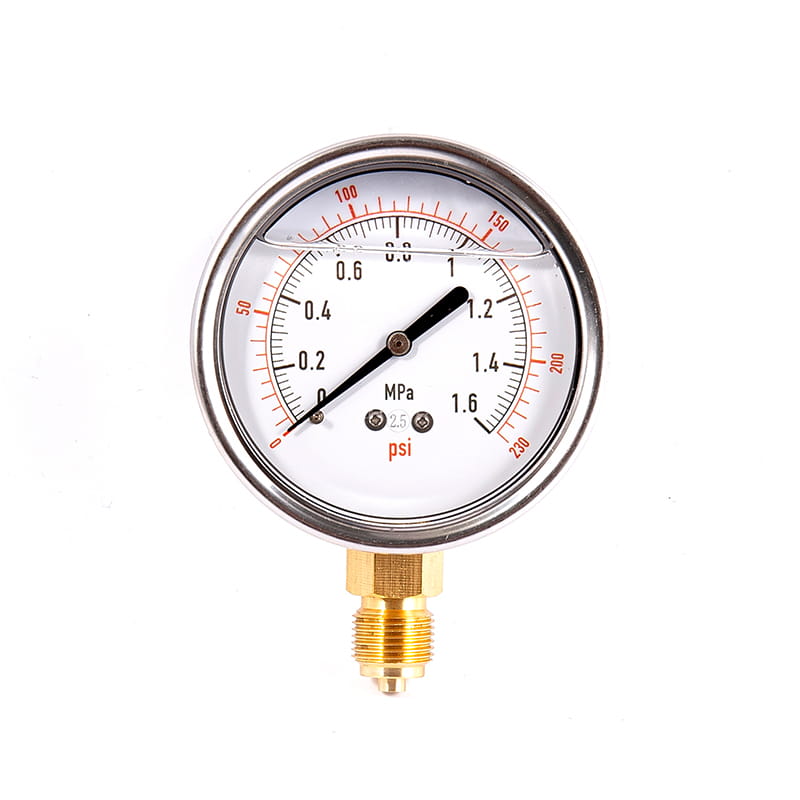

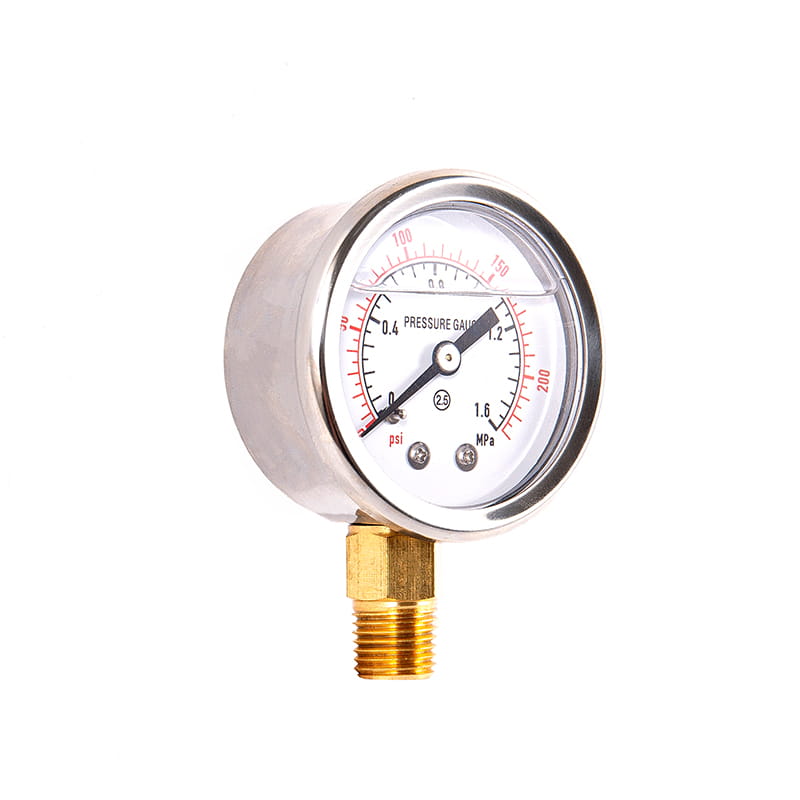

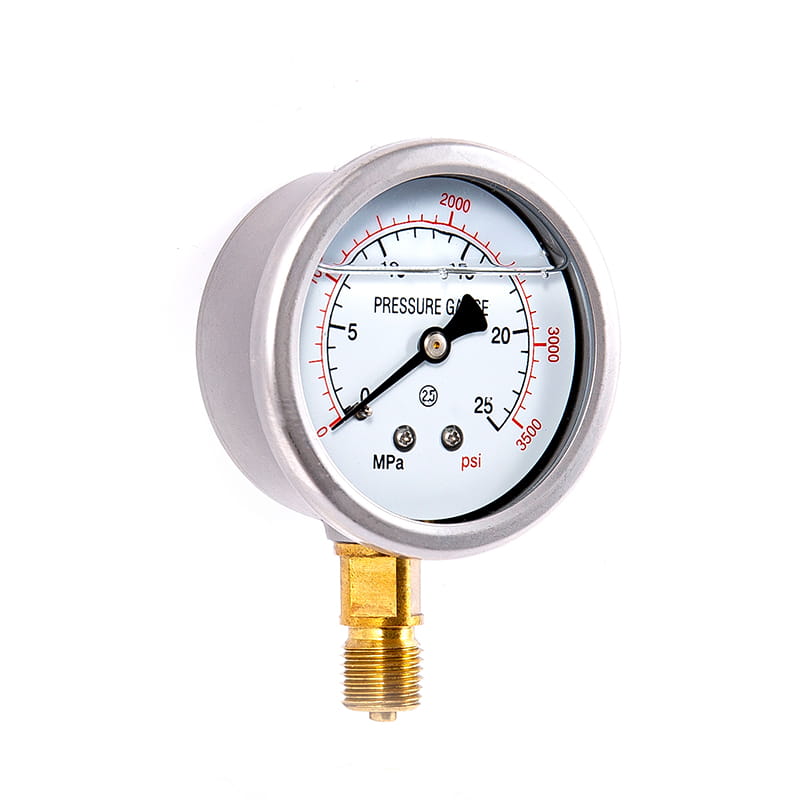

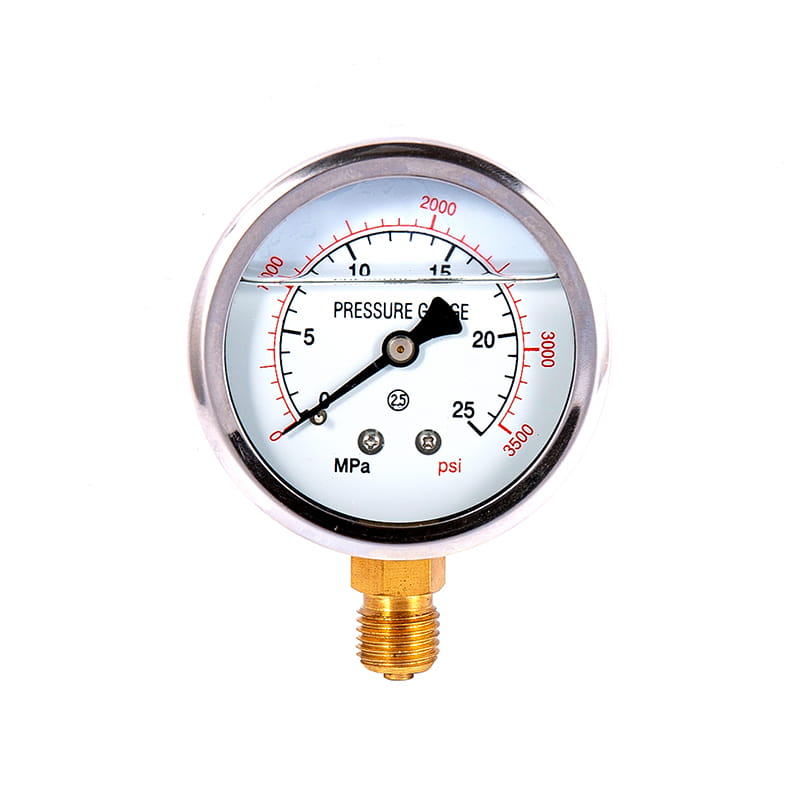

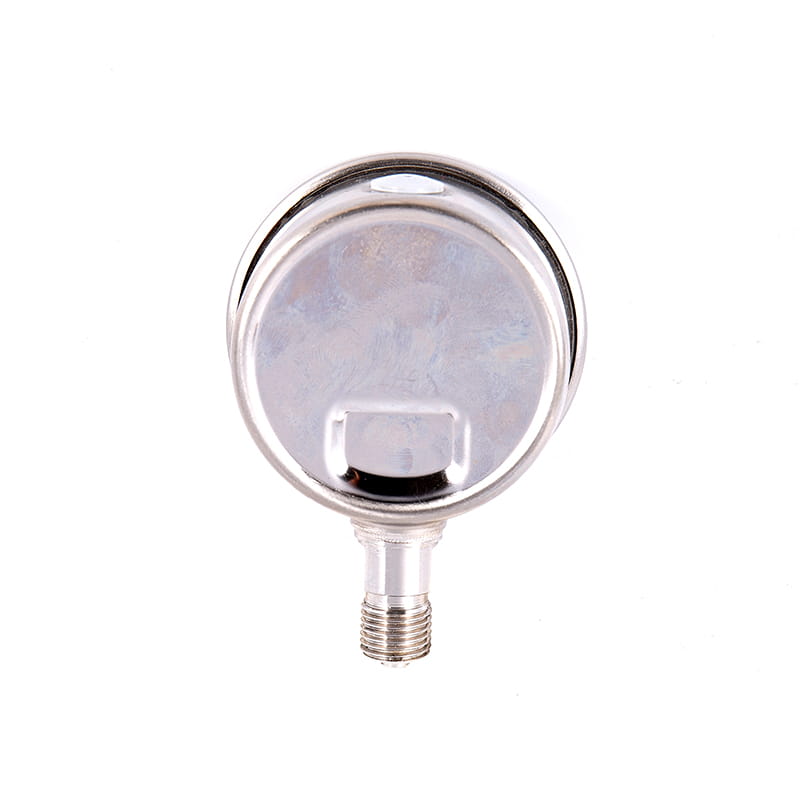

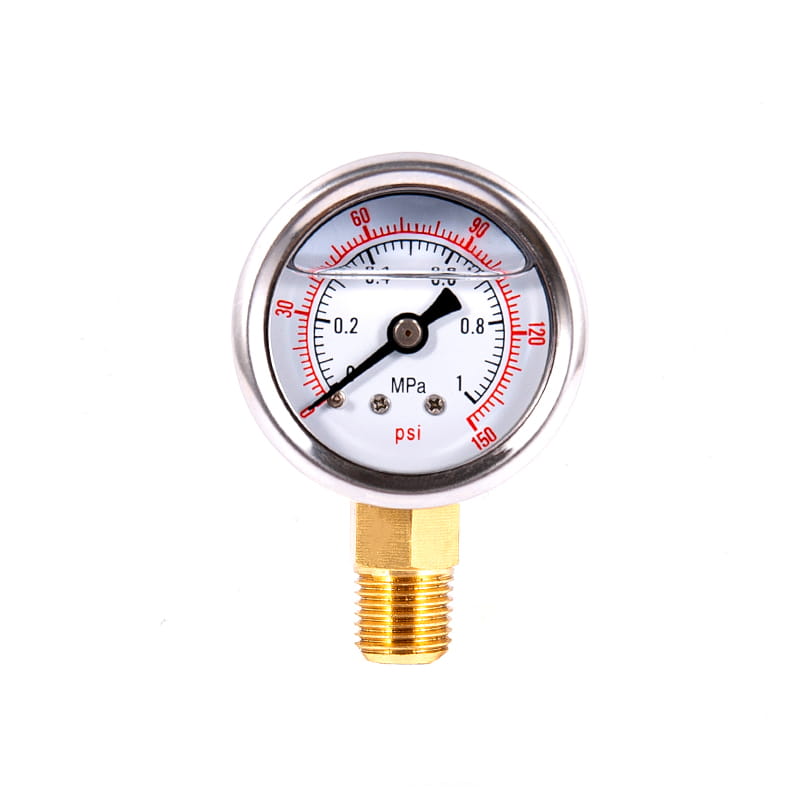

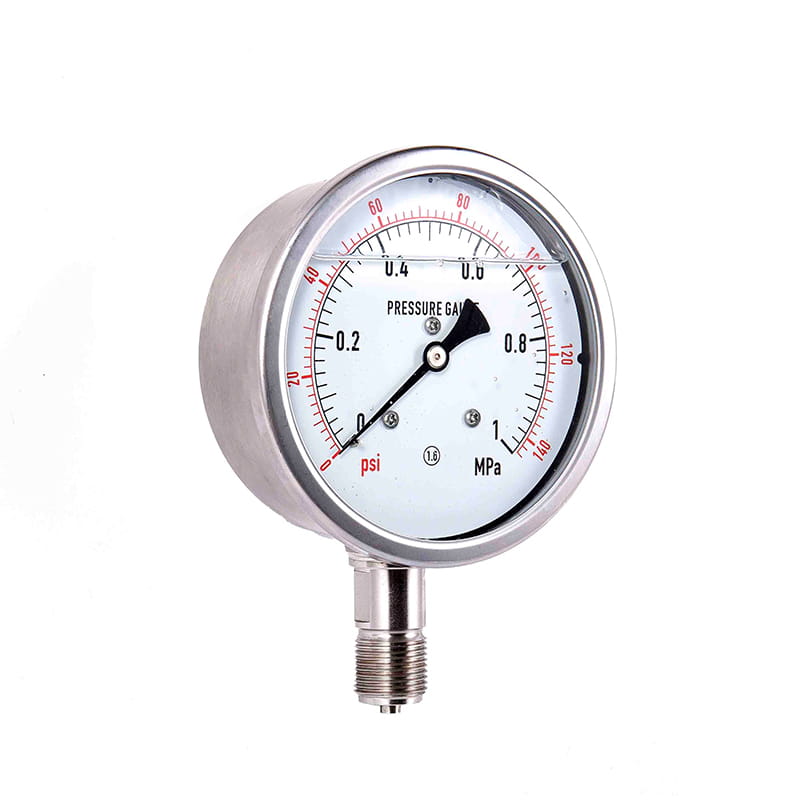

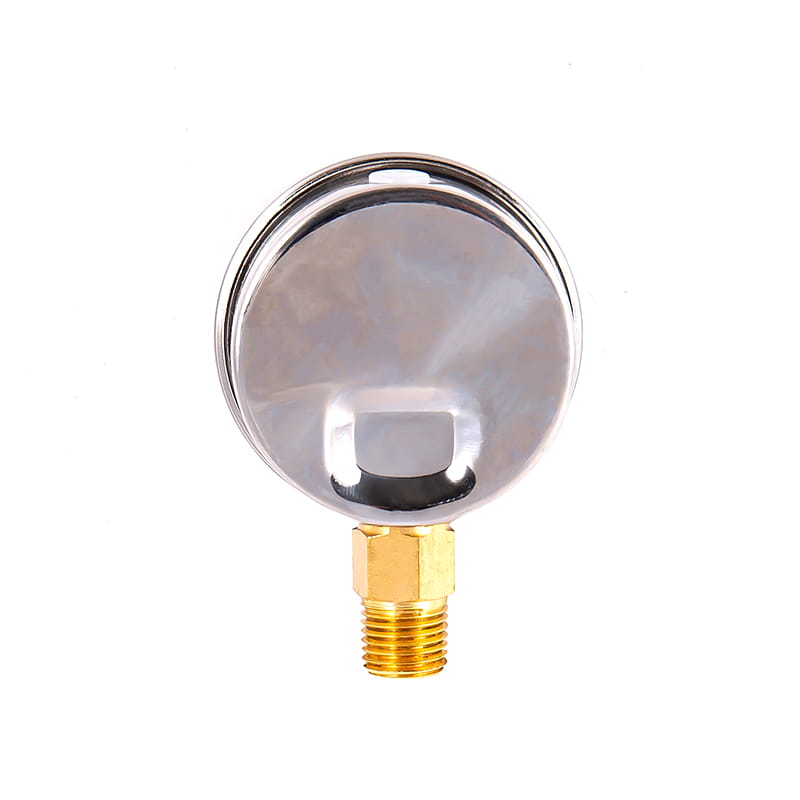

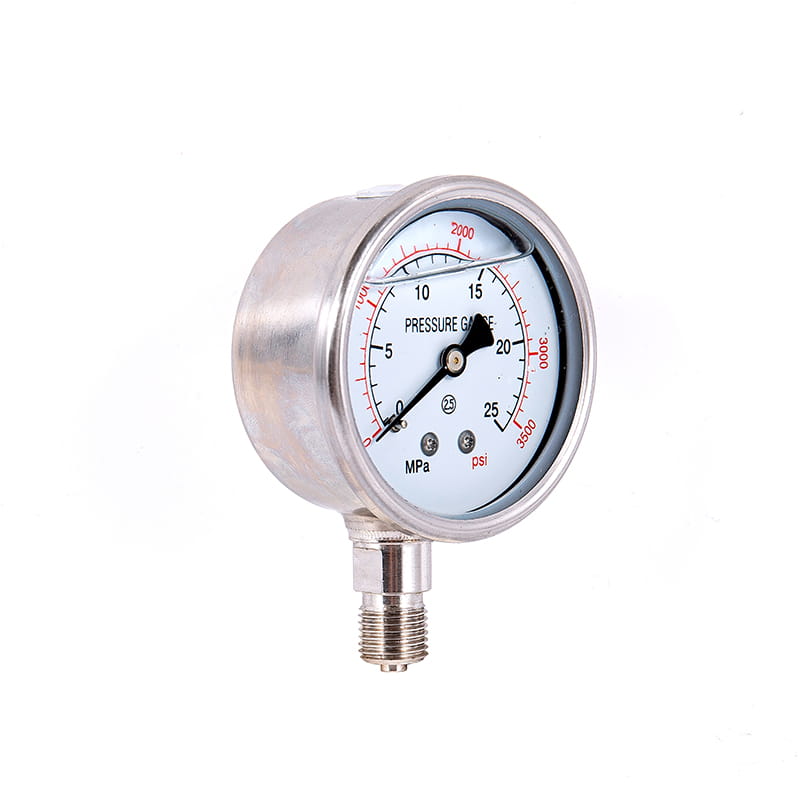

Radiálny priamy typ (ⅰ)

Axiálny excentrický priamy typ (ⅱ)

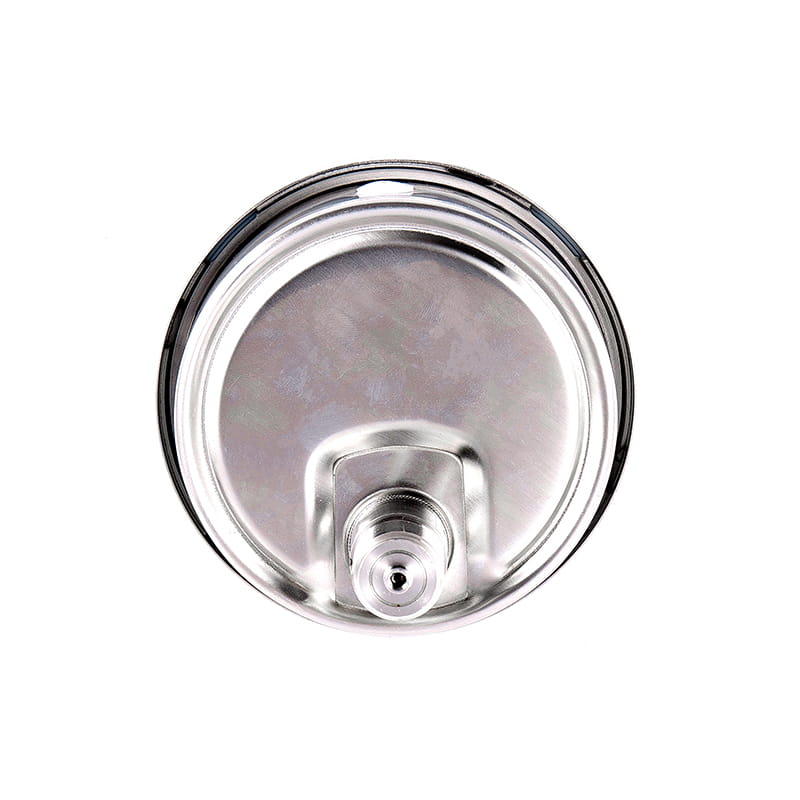

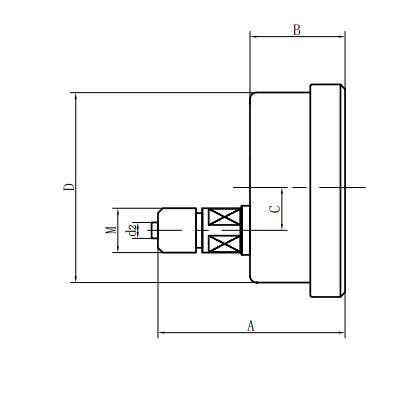

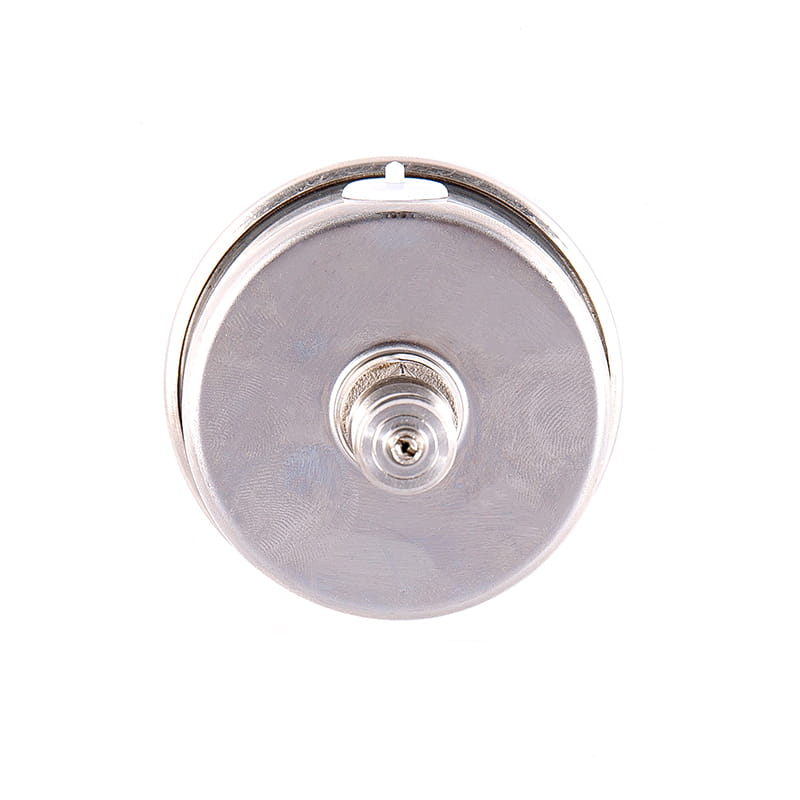

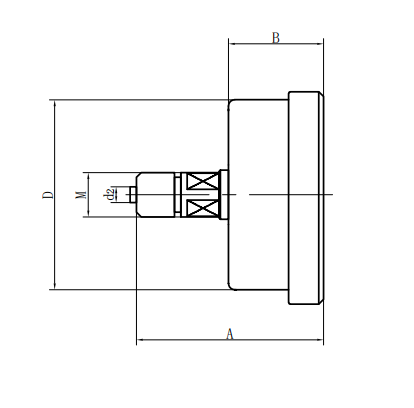

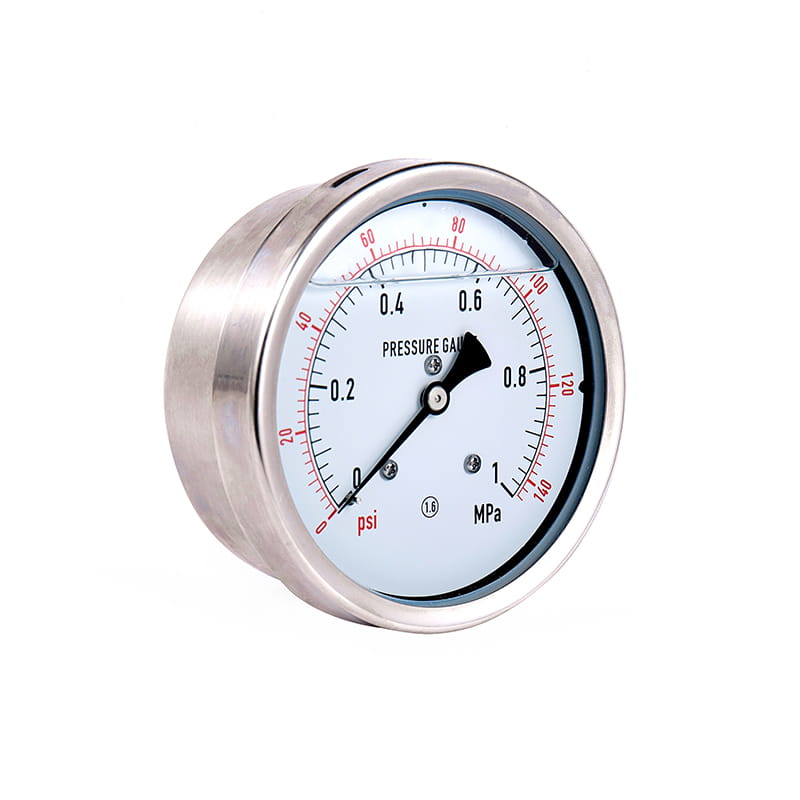

Axiálny sústredný priamy typ (III)

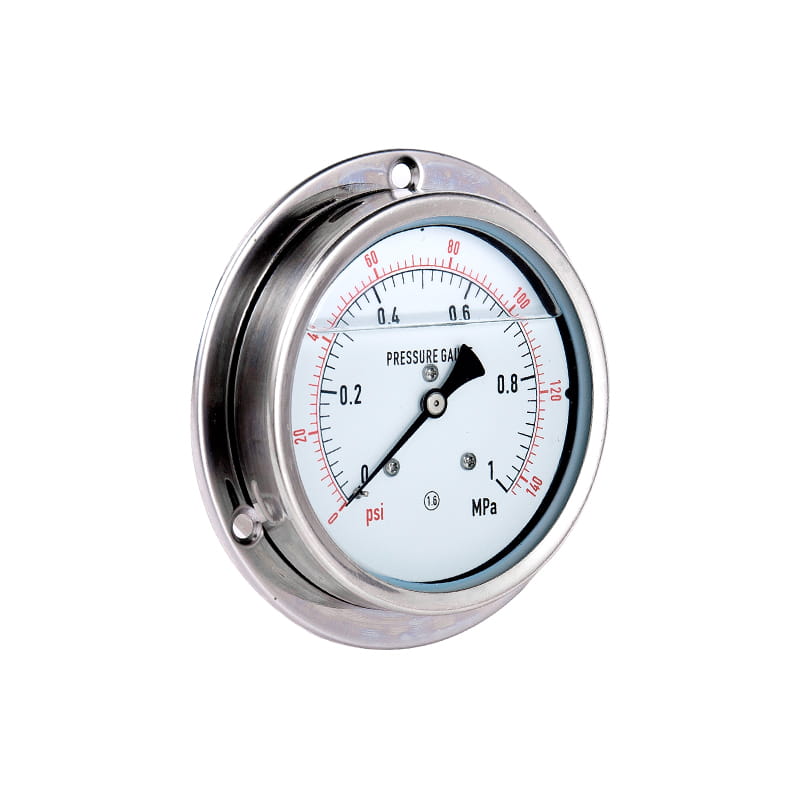

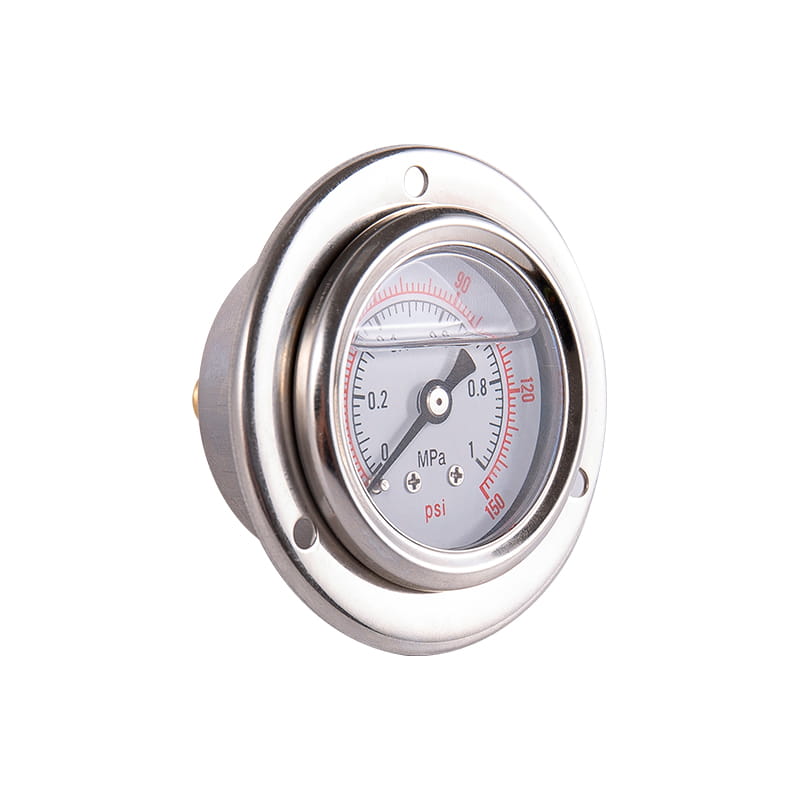

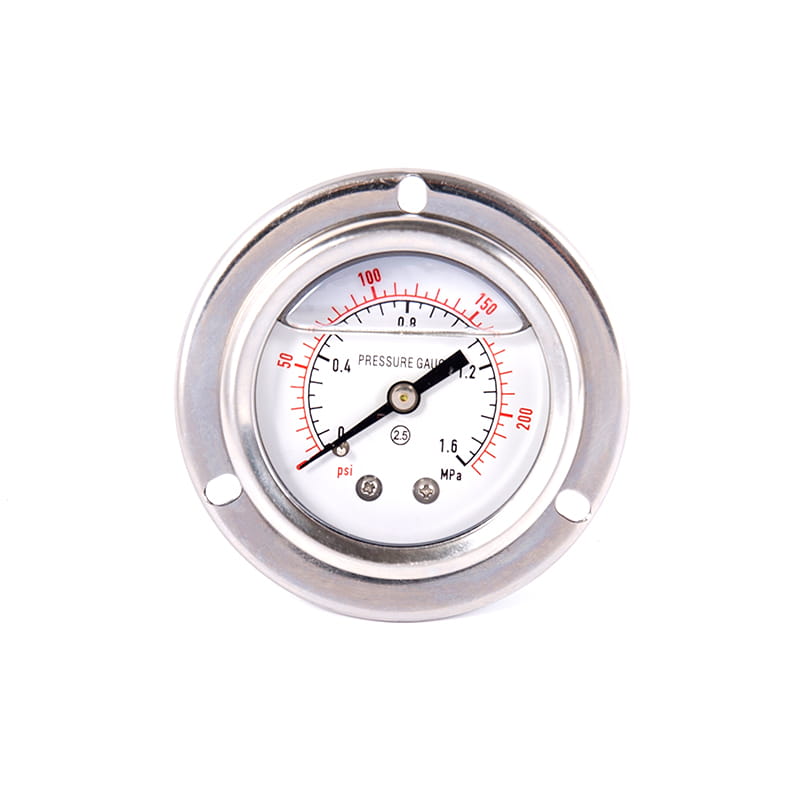

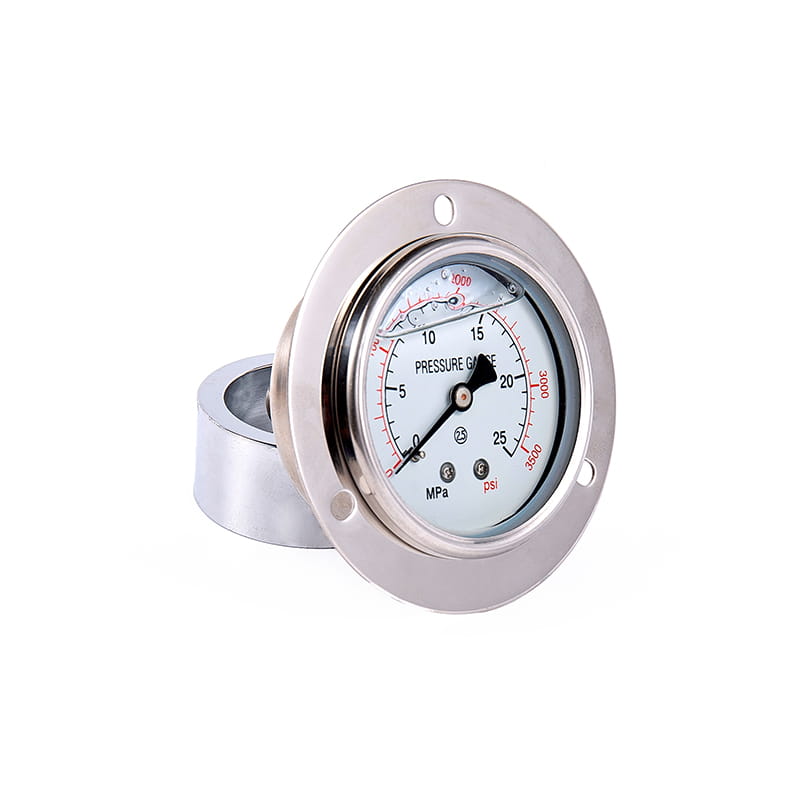

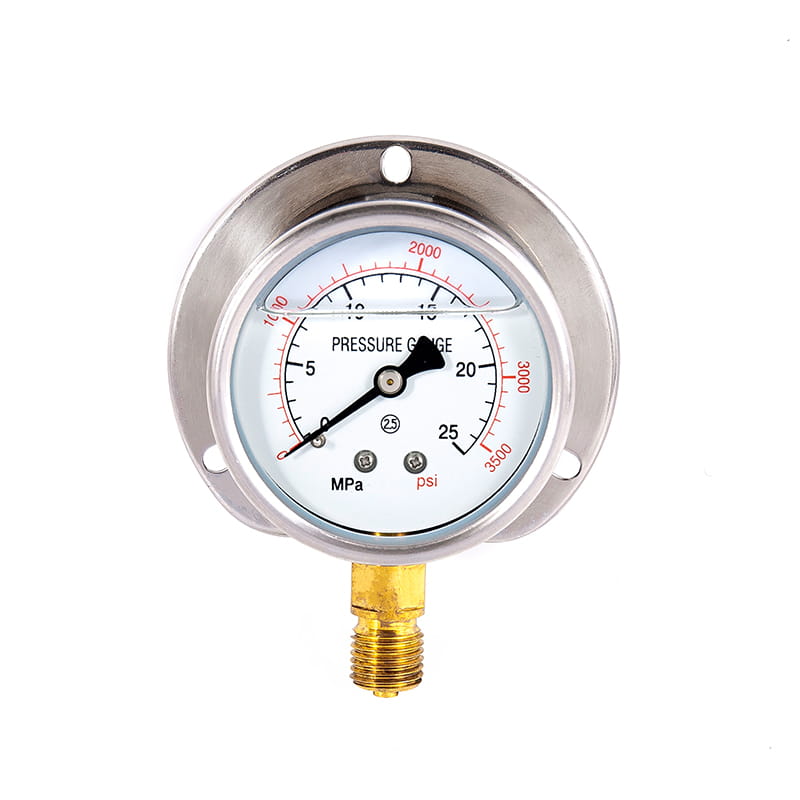

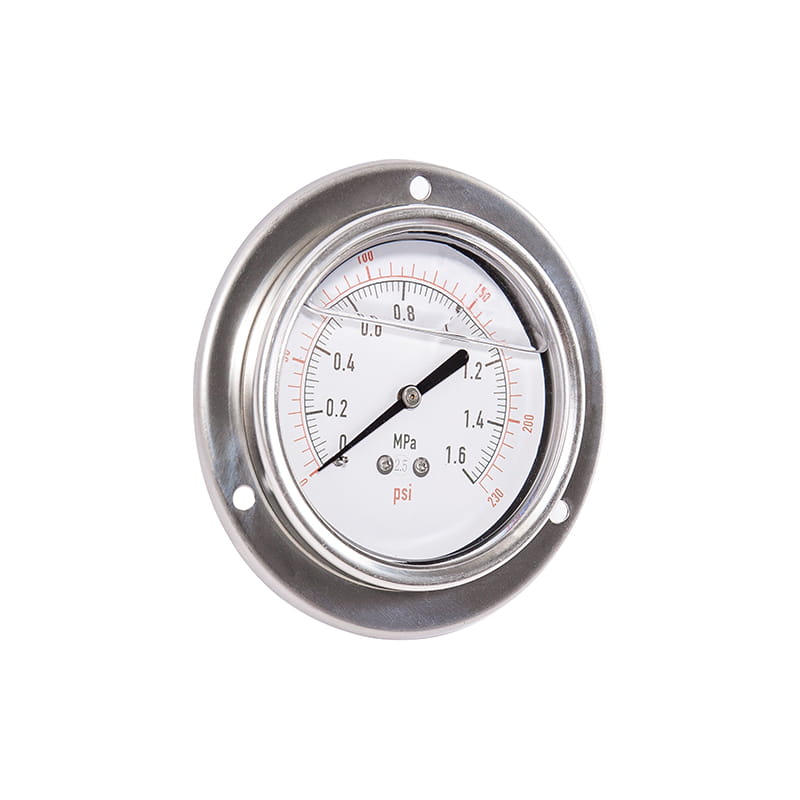

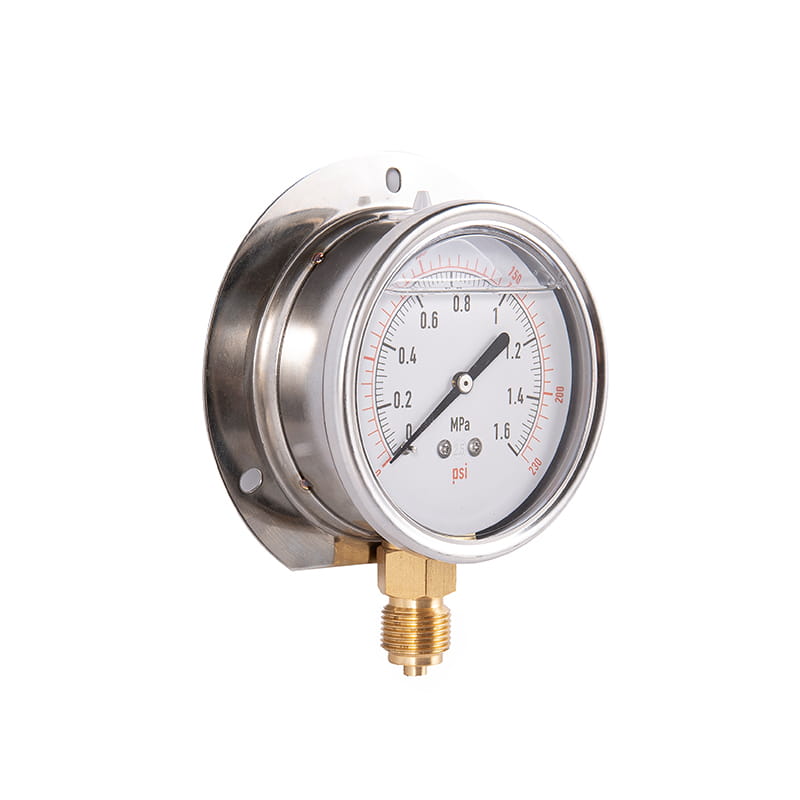

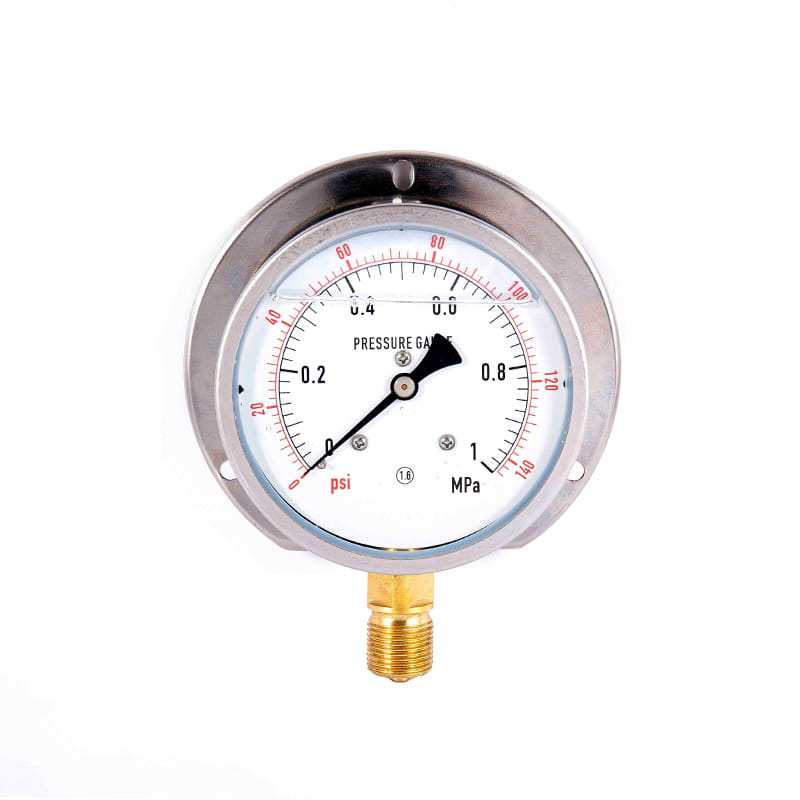

Typ axiálneho excentrického vložky (IV)

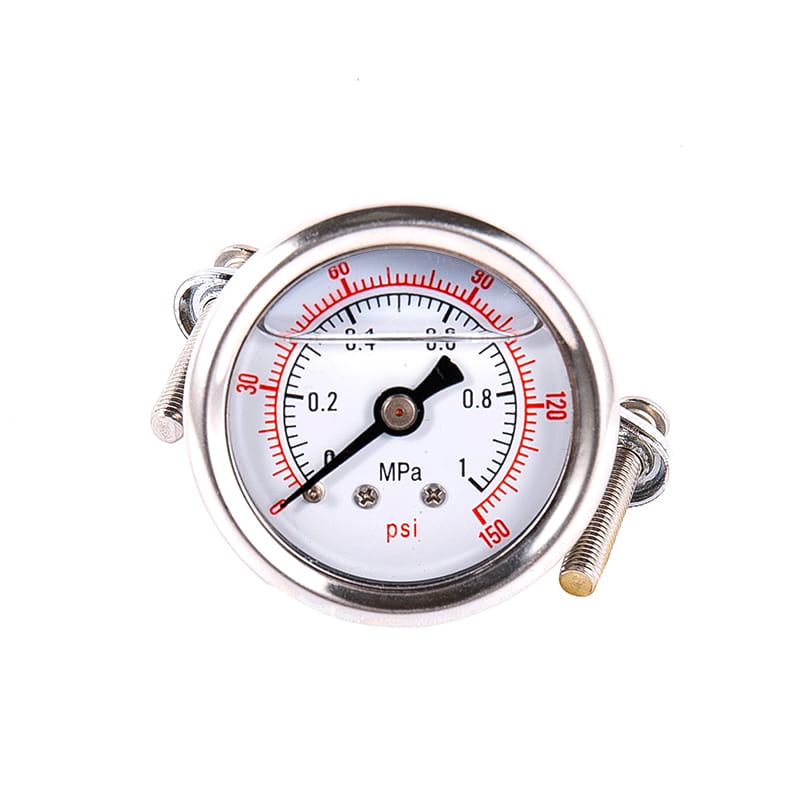

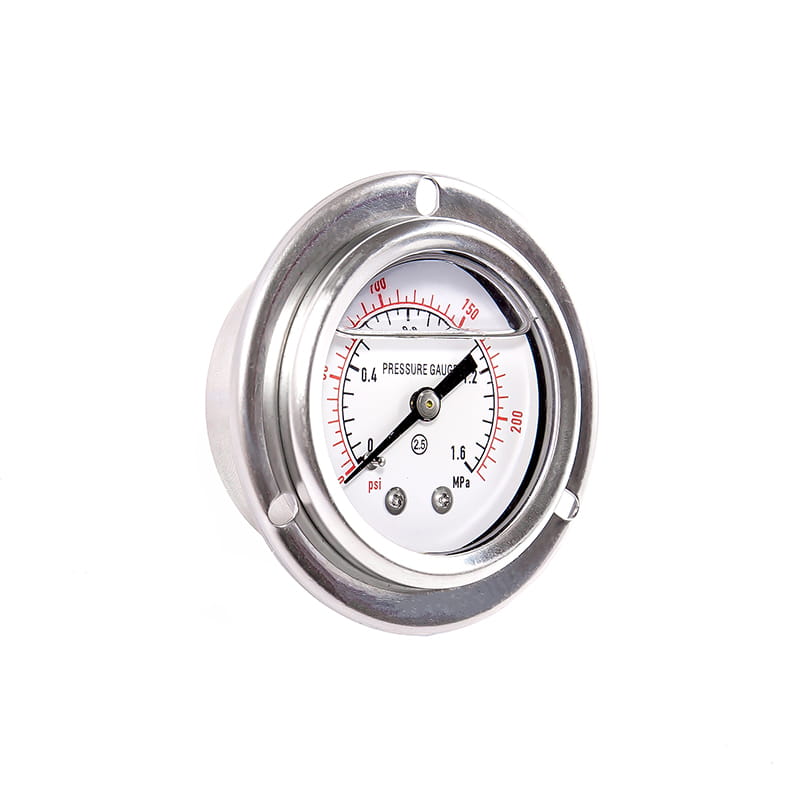

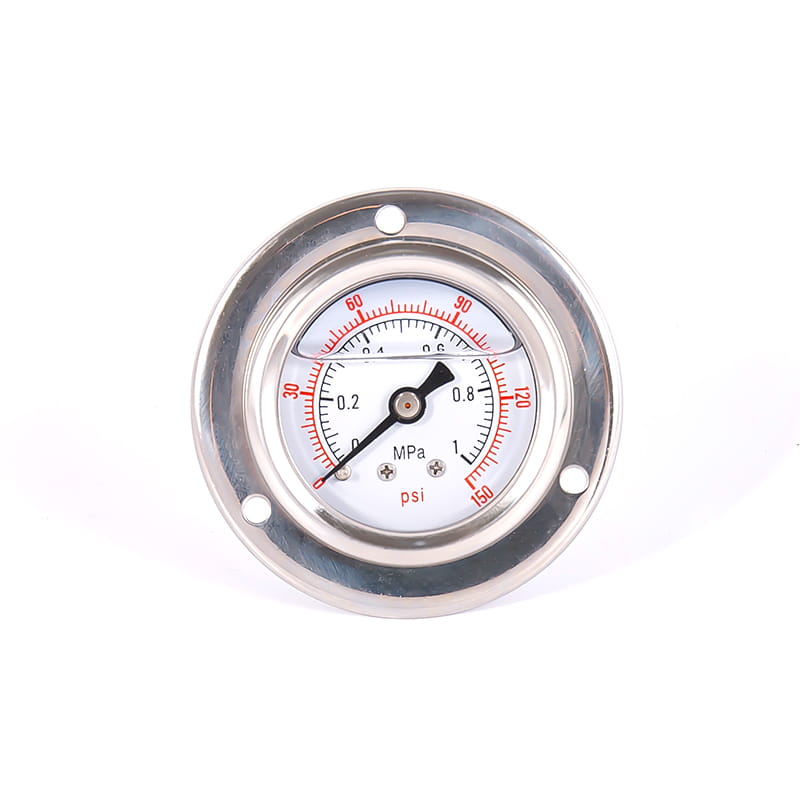

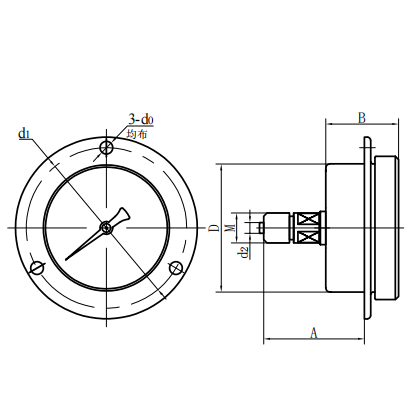

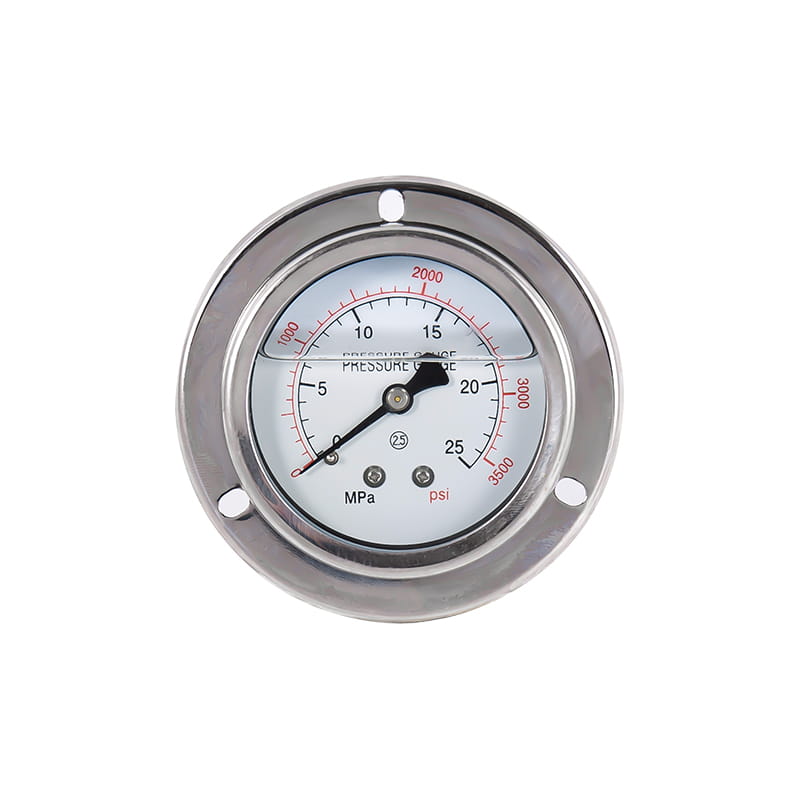

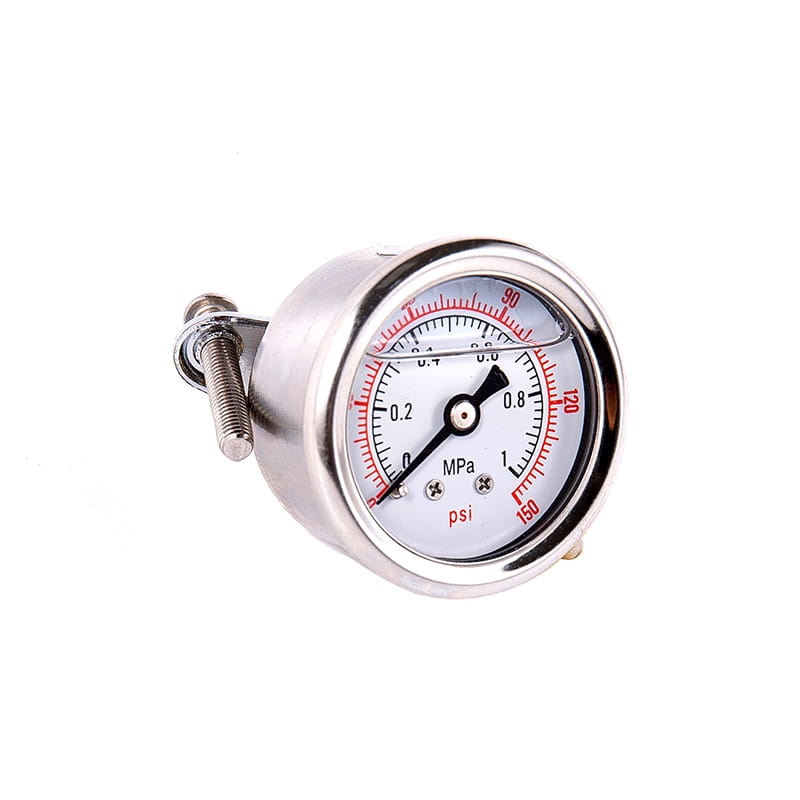

Typ axiálneho sústredného vkladania (V)

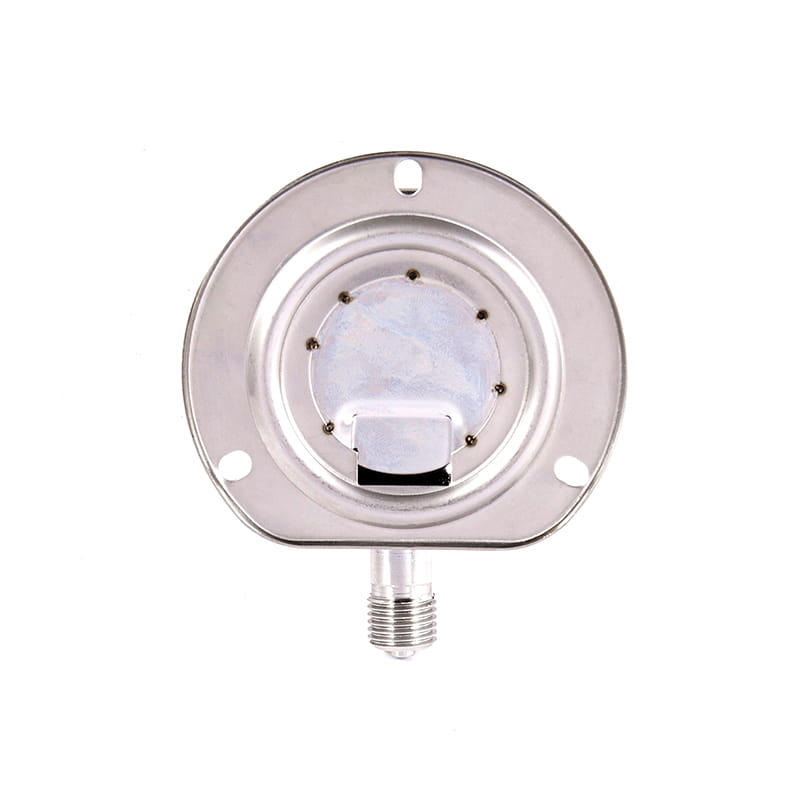

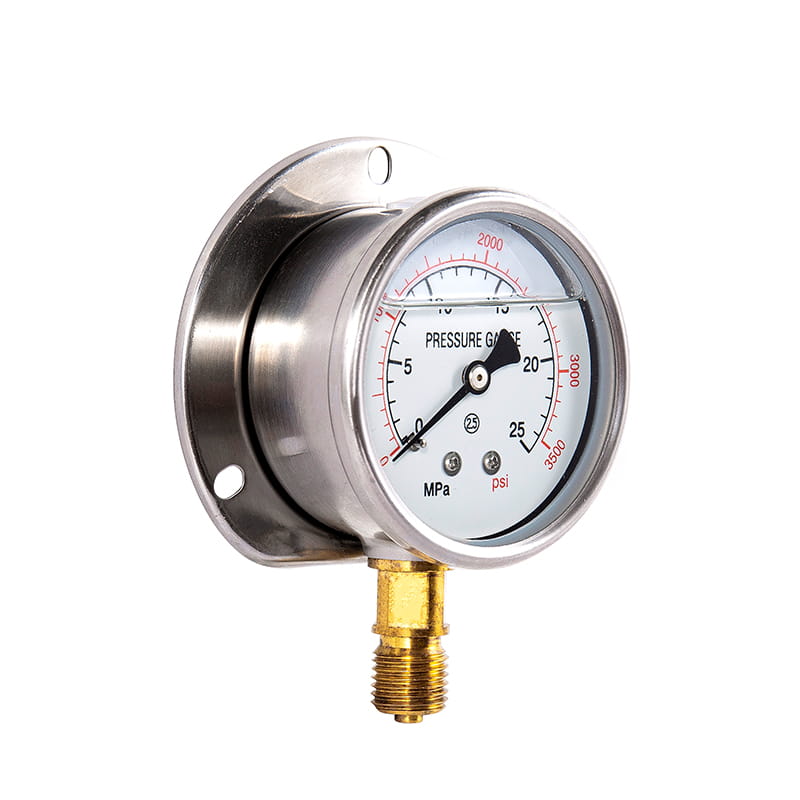

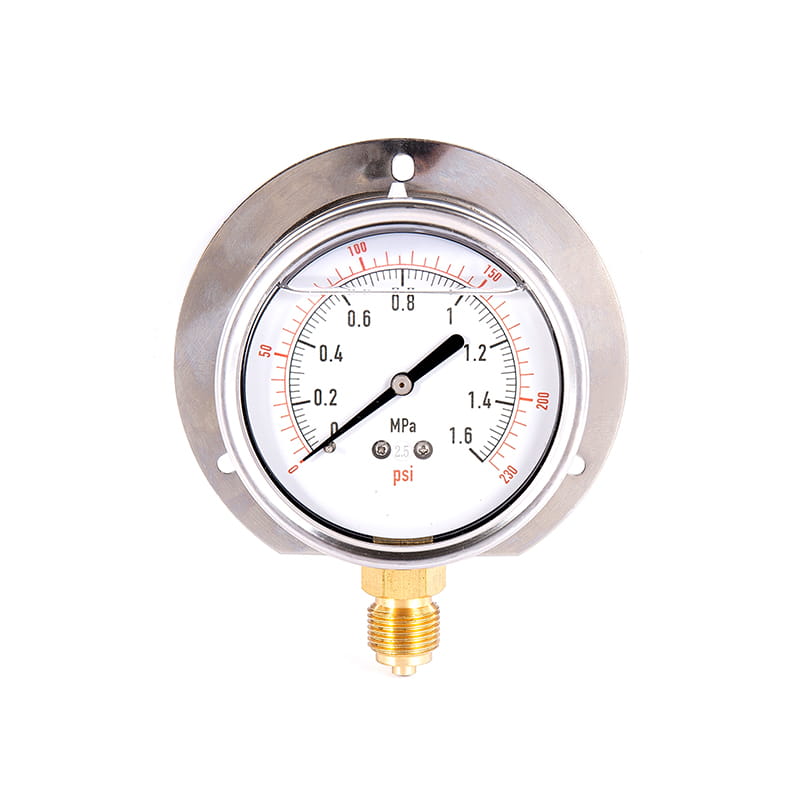

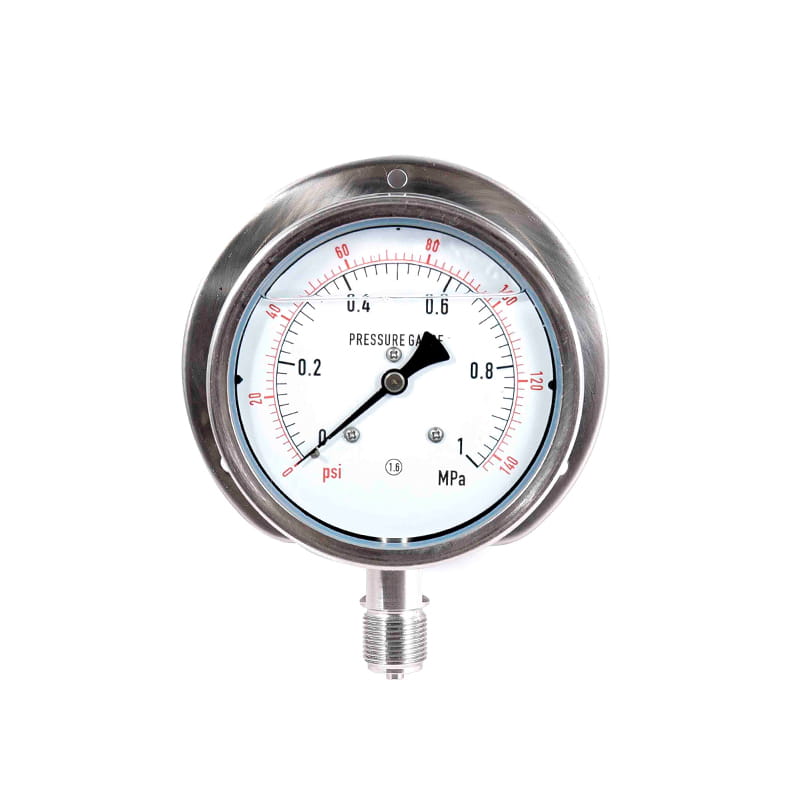

Radiálny konvexný typ (vi)

Číslo modelu	Celkové rozmery （ mm ）
	A	B	C	D	d0	d1	d2	M
Yb40 －Ⅰ	38	25	8.5	Φ 41	/	/	Φ 3.5	M10 × 1
Yb40 －Ⅲ	45	26	/	Φ 41	/	/	Φ 3.5	M10 × 1
Yb40 －Ⅴ	38	26	/	Φ 41	Φ 3.5	Φ 62	Φ 3.5	M10 × 1
Yb50 －Ⅰ	50	29	9.5	Φ 52	/	/	Φ 4	M10 × 1
Yb50 －Ⅲ	54	29	/	Φ 52	/	/	Φ 4	M10 × 1
Yb50 －Ⅴ	47	29	/	Φ 52	Φ 4	Φ 72	Φ 4	M10 × 1
Yb60 －Ⅰ	56	33	11	Φ 60	/	/	Φ 5	M14 × 1.5
Yb60 －Ⅱ	61	32.5	18	Φ 60	/	/	Φ 5	M14 × 1.5
Yb60 －Ⅲ	61	32.5	/	Φ 60	/	/	Φ 5	M14 × 1.5
Yb60 －Ⅳ	55	32.5	18	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
Yb60 －Ⅴ	55	32.5	/	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
Yb60 －Ⅵ	56	33	11	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
Yb75 －Ⅰ	67	32	10	Φ 75	/	/	Φ 5	M14 × 1.5
Yb75 －Ⅲ	54	32	/	Φ 75	/	/	Φ 5	M14 × 1.5
Yb75 －Ⅴ	54	32	/	Φ 75	Φ 5	Φ 91	Φ 5	M14 × 1.5
Yb75 －Ⅵ	62	32	10	Φ 75	Φ 5	Φ 89	Φ 5	M14 × 1.5
Yb100 －Ⅰ	90	48	15	Φ 100	/	/	Φ 6	M20 × 1.5
Yb100 －Ⅱ	83	44	34	Φ 100	/	/	Φ 6	M20 × 1.5
Yb100 －Ⅳ	68	44	34	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yb100 －Ⅵ	90	48	15	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YB150 －Ⅰ	117	51	16.5	Φ 150	/	/	Φ 6	M20 × 1.5
YB150 －Ⅱ	92	52	55	Φ 150	/	/	Φ 6	M20 × 1.5
YB150 －Ⅳ	69	52	55	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
YB150 －Ⅵ	117	53	28	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
