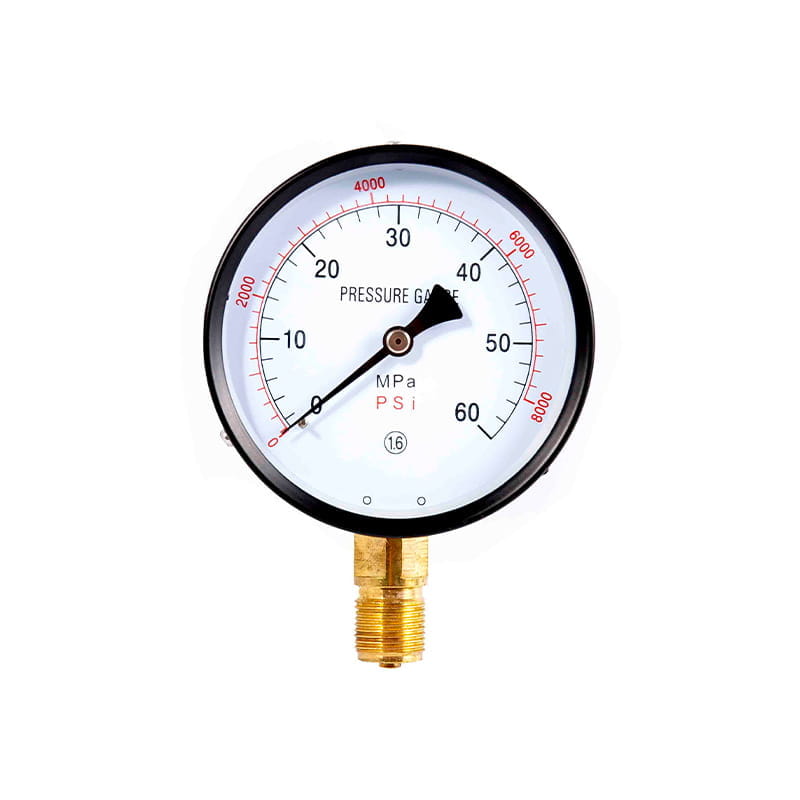

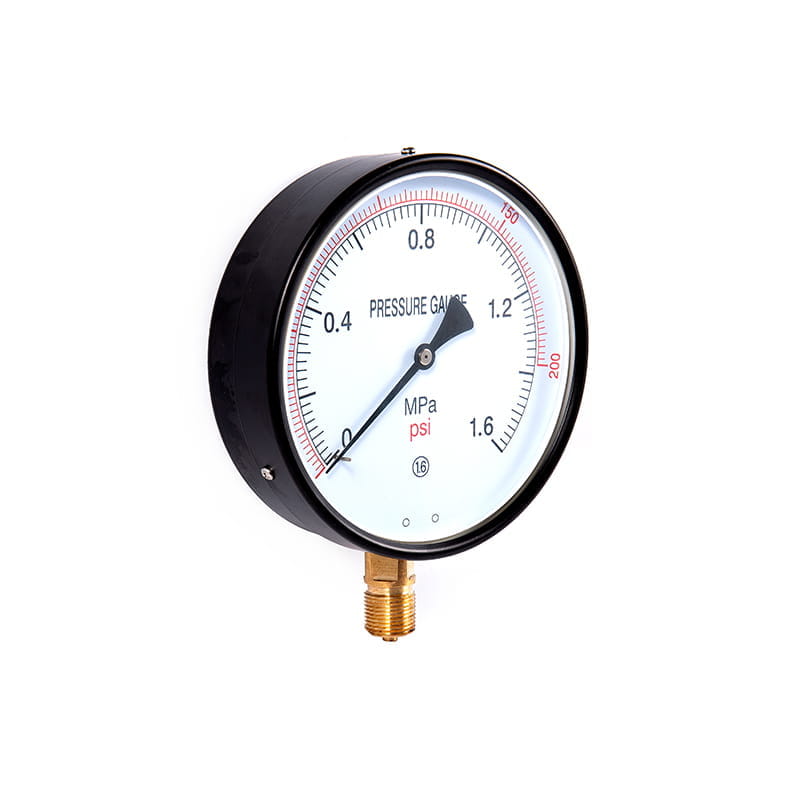

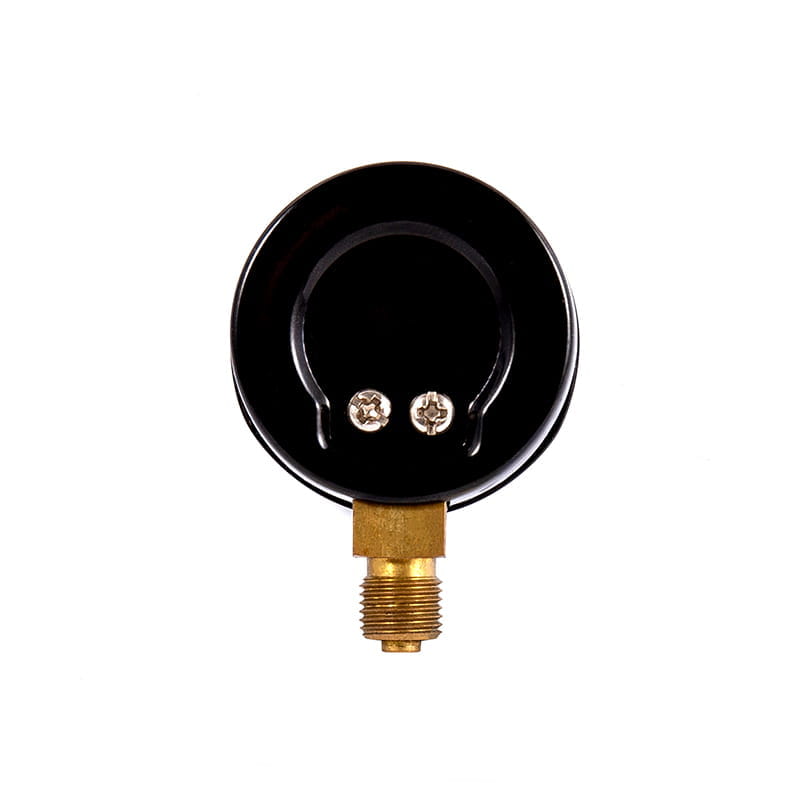

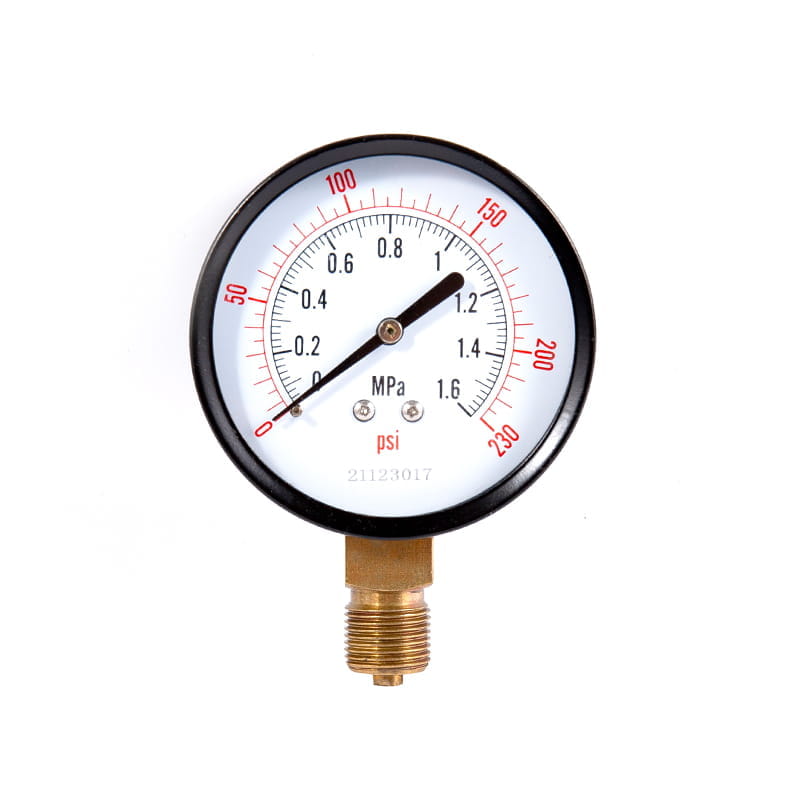

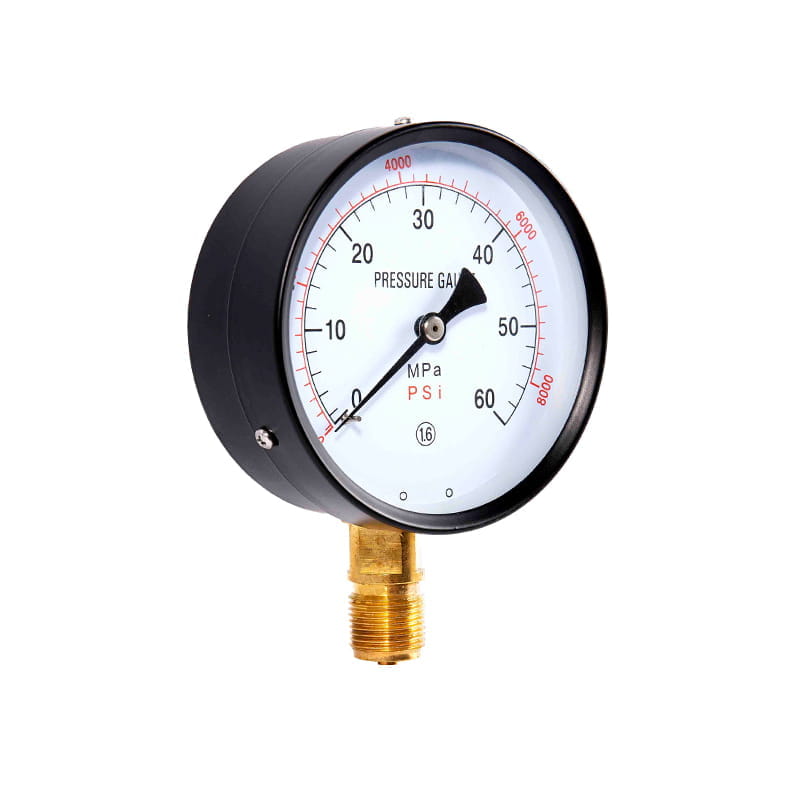

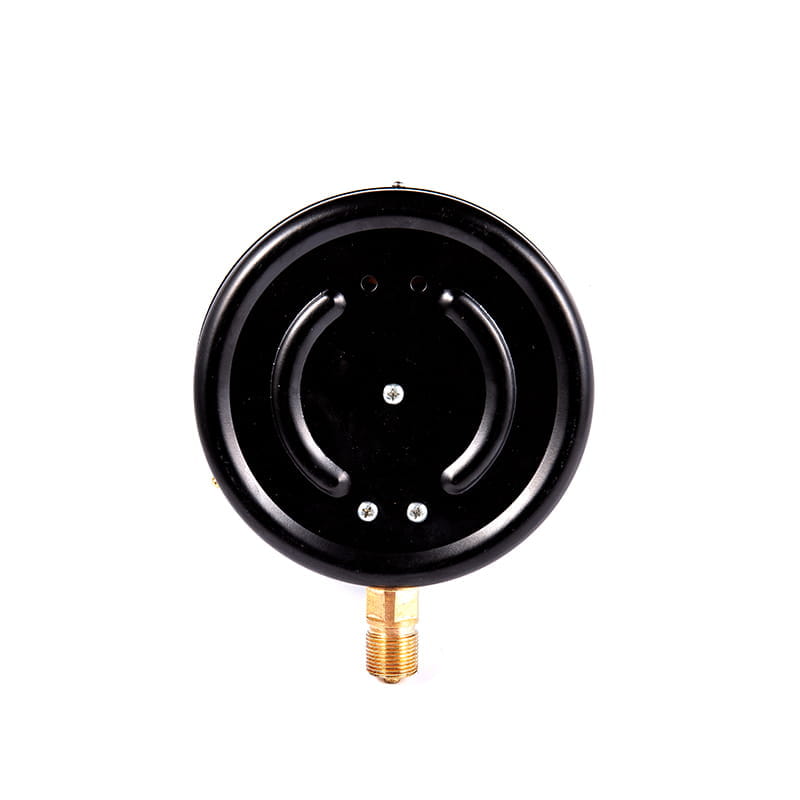

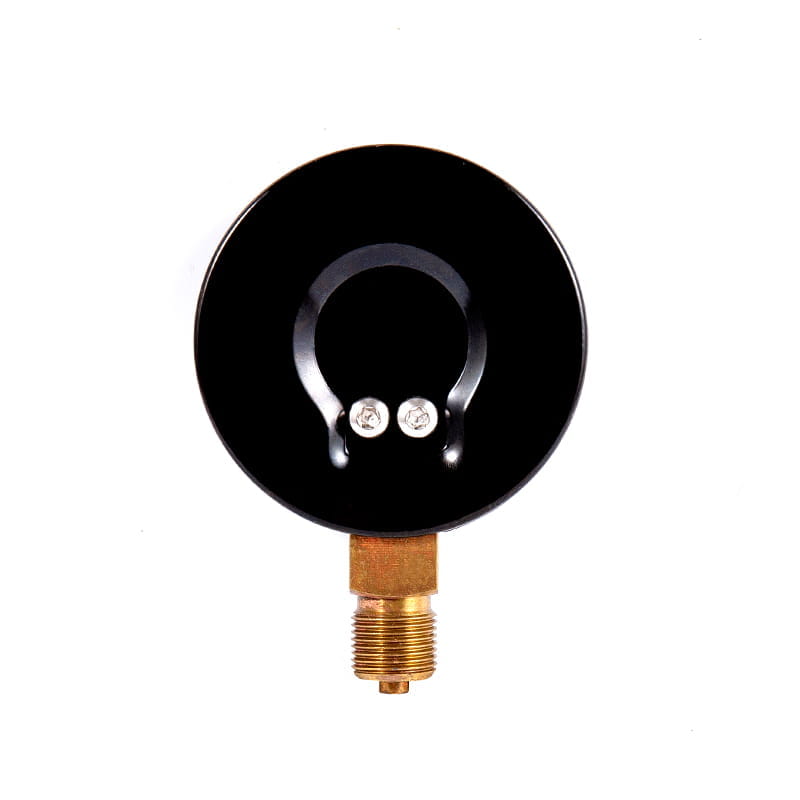

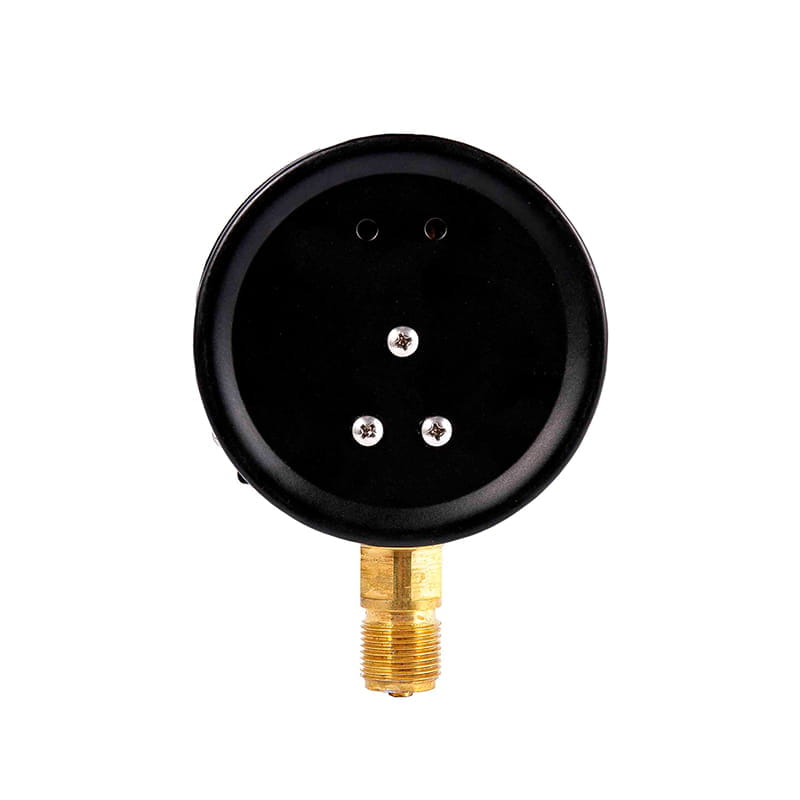

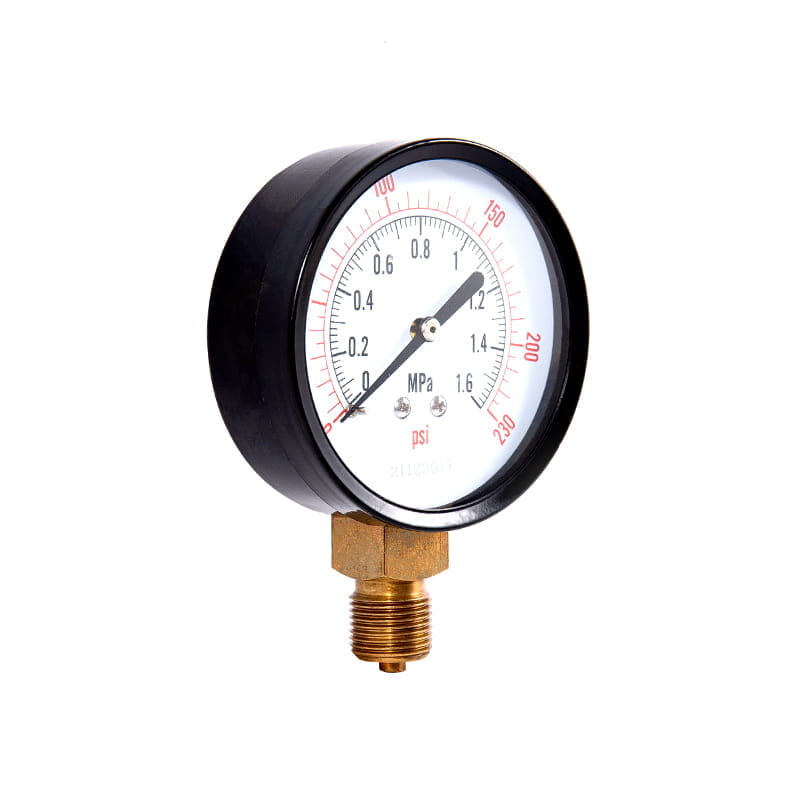

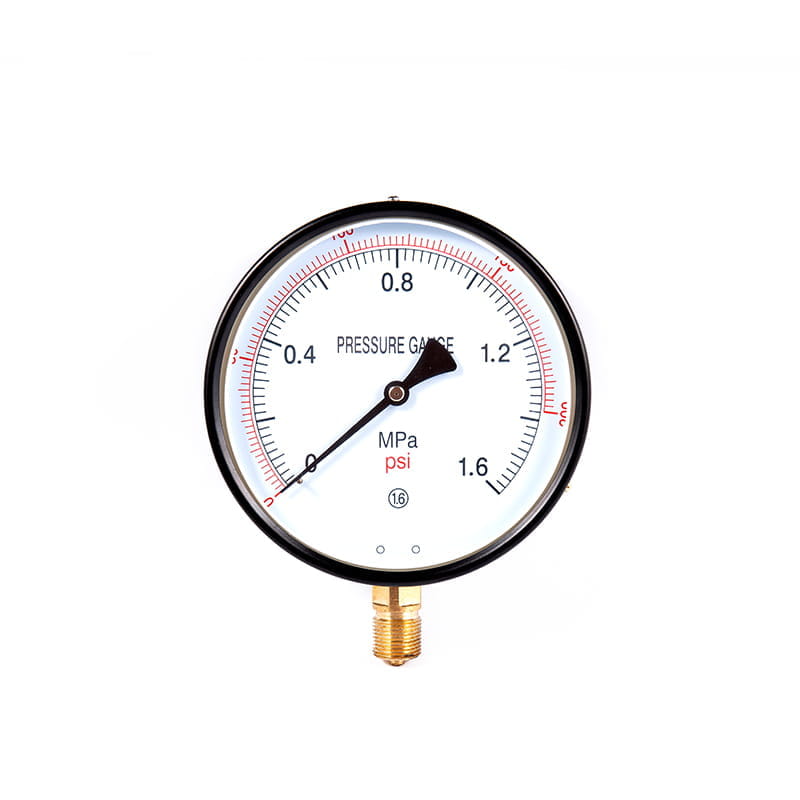

◆ Model: Y40 Y50 Y60 Y75 Y100 Y150 Y200 Y250
◆ Použitie: Táto séria nástrojov je vhodná na meranie tlaku kvapaliny, plynu alebo pary, ktorá nehrozí výbuch, nekryštalizuje, nespevňuje a nemá korozívny účinok na zliatinu medi a medi.
◆ Pri praktickej aplikácii podľa osobitných charakteristík rôznych médií (ako je zákaz ropy, prevencia požiaru, odolnosť proti korózii atď.), Požiadavky nástroja sú rôzne, takže táto séria nástrojov odvodzuje mnoho zodpovedajúcich špeciálnych nástrojov, ich nominálny priemer, typ inštalácie, vlákno konektora, presnosť, meracie rozsah
1.1 Vhodný na meranie tlaku horľavých a výbušných médií. Je prísne zakázané kontaktovať s mastnými horľavými látkami. Pred odchodom z továrne sa vykonáva odmasťovanie liečby a testuje sa bez tuku.
1,1.1 Yo Series Series Kyslík tlakomer
1,1.2 yh séria vodíkového rozchodu
1.1.3 YY séria acetylénového rozchodu
1.2 Použité materiály sú odolné voči korózii média alebo prístroja nemá vplyv na médium a zabezpečujú, aby detekčné prvky a rozhrania boli čisté a bez mastnoty.
1.2.1 YA séria amoniak
1.2.2 YDQ série dusíkový tlakový rozchod
◆ Technické parametre ：
| Číslo modelu | Y40 | Y50 | Y60 | Y75 | Y100 | Y150 | Y200 | Y250 | |
| Priemer | Φ 40 | Φ 50 | Φ 60 | Φ 75 | Φ 100 | Φ 150 | Φ 200 | Φ 250 | |
| Inštalačný formulár | Ⅰ | * | * | * | * | * | * | * | * |
| Ⅱ | / | / | * | / | * | * | * | * | |
| Ⅲ | * | * | * | * | / | / | / | / | |
| Ⅳ | / | / | * | / | * | * | / | / | |
| Ⅴ | * | * | * | * | / | / | / | / | |
| Ⅵ | / | / | * | * | * | * | / | / | |
| Konektor | M10 × 1 | M14 × 1.5 | M20 × 1.5 | ||||||
| Trieda presnosti | 2.5 | 1.6 | |||||||
| Rozsah merania （ MPA ） | Neobsadené ： -0.1 ～ 0 Tlakové vákuum ： -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0,3 -0,1 ～ 0.5 -0.1 ～ 0,9 -0,1 ～ 1,5 -0.1 ～ 2.4 Tlak ： 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1,6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 | ||||||||
| Podmienky používania prostredia | Teplota ： -40 ℃～ 70 ℃ | ||||||||
| Hodnotenie vibrácií | Vložka · H · 3 | ||||||||
| Borden rúrka | QSN4-0.3 | ||||||||
| Ochrana triedy | IP54 、 IP65 | ||||||||
| Implementačné normy | GB/T 1226 | ||||||||
| Poznámka: 1. Spoločné vlákna je možné prispôsobiť podľa požiadaviek používateľa. | |||||||||

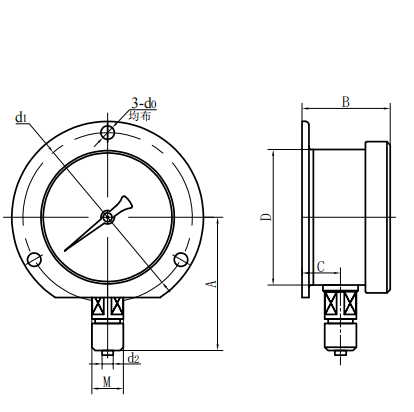

◆ Externé rozmery:

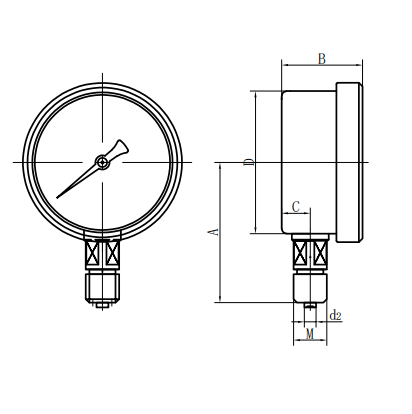

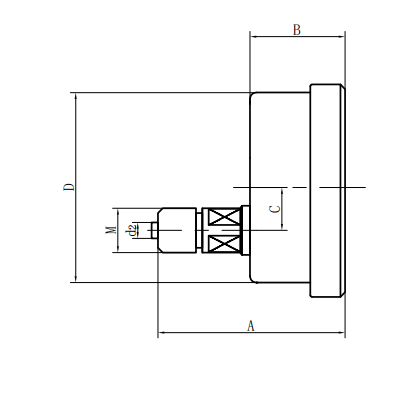

| Radiálny priamy typ (ⅰ) | Axiálny excentrický priamy typ (ⅱ) |

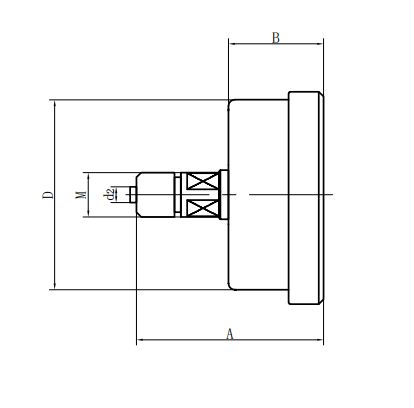

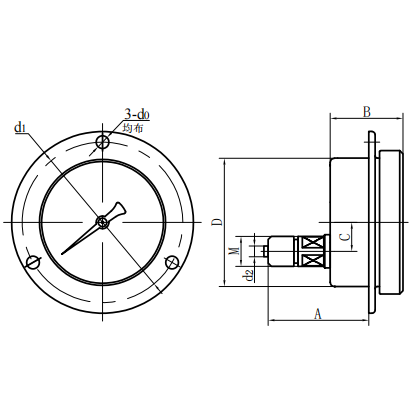

| Axiálny sústredný priamy typ (III) | Typ axiálneho excentrického vložky (IV) |

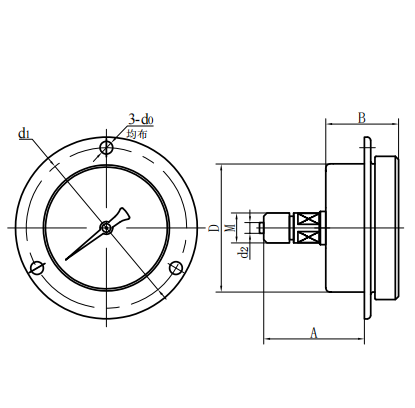

| Typ axiálneho sústredného vkladania (V) | Radiálny konvexný typ (vi) |
| Číslo modelu | Celkové rozmery （ mm ） | |||||||
| A | B | C | D | d0 | d1 | d2 | M | |
| Y40 －Ⅰ | 38 | 25 | 8.5 | Φ 41 | / | / | Φ 3.5 | M10 × 1 |
| Y40 －Ⅲ | 45 | 26 | / | Φ 41 | / | / | Φ 3.5 | M10 × 1 |
| Y40 －Ⅴ | 38 | 26 | / | Φ 41 | Φ 3.5 | Φ 53 | Φ 3.5 | M10 × 1 |
| Y50 －Ⅰ | 50 | 29 | 9.5 | Φ 52 | / | / | Φ 4 | M10 × 1 |
| Y50 －Ⅲ | 54 | 29 | / | Φ 52 | / | / | Φ 4 | M10 × 1 |
| Y50 －Ⅴ | 47 | 29 | / | Φ 52 | Φ 4 | Φ 64 | Φ 4 | M10 × 1 |
| Y60 －Ⅰ | 54 | 30 | 12 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅱ | 63 | 34 | 18 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅲ | 58 | 30 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅳ | 45 | 34 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y60 －Ⅴ | 45 | 34 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y60 －Ⅵ | 54 | 30 | 12 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y75 －Ⅰ | 62 | 31 | 10 | Φ 75 | / | / | Φ 5 | M14 × 1.5 |
| Y75 －Ⅲ | 54 | 32 | / | Φ 75 | / | / | Φ 5 | M14 × 1.5 |
| Y75 －Ⅴ | 54 | 32 | / | Φ 75 | Φ 5 | Φ 91 | Φ 5 | M14 × 1.5 |
| Y75 －Ⅵ | 62 | 32 | 10 | Φ 75 | Φ 5 | Φ 91 | Φ 5 | M14 × 1.5 |
| Y100 －Ⅰ | 89 | 44 | 17 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Y100 －Ⅱ | 83 | 44 | 30 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Y100 －Ⅳ | 68 | 44 | 30 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Y100 －Ⅵ | 89 | 44 | 18 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Y150 －Ⅰ | 115 | 49 | 17 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Y150 －Ⅱ | 88 | 49 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Y150 －Ⅳ | 85 | 49 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Y150 －Ⅵ | 115 | 49 | 18 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Y200 －Ⅰ | 140 | 53 | 20 | Φ 200 | / | / | Φ 6 | M20 × 1.5 |
| Y200 －Ⅱ | 92 | 53 | 53 | Φ 200 | / | / | Φ 6 | M20 × 1.5 |
| Y250 －Ⅰ | 165 | 53 | 20 | Φ 250 | / | / | Φ 6 | M20 × 1.5 |
| Y250 －Ⅱ | 92 | 53 | 53 | Φ 250 | / | / | Φ 6 | M20 × 1.5 |
