◆ Model: YQ40 YQ50 YQ60 YQ75 YQ100 YQ150

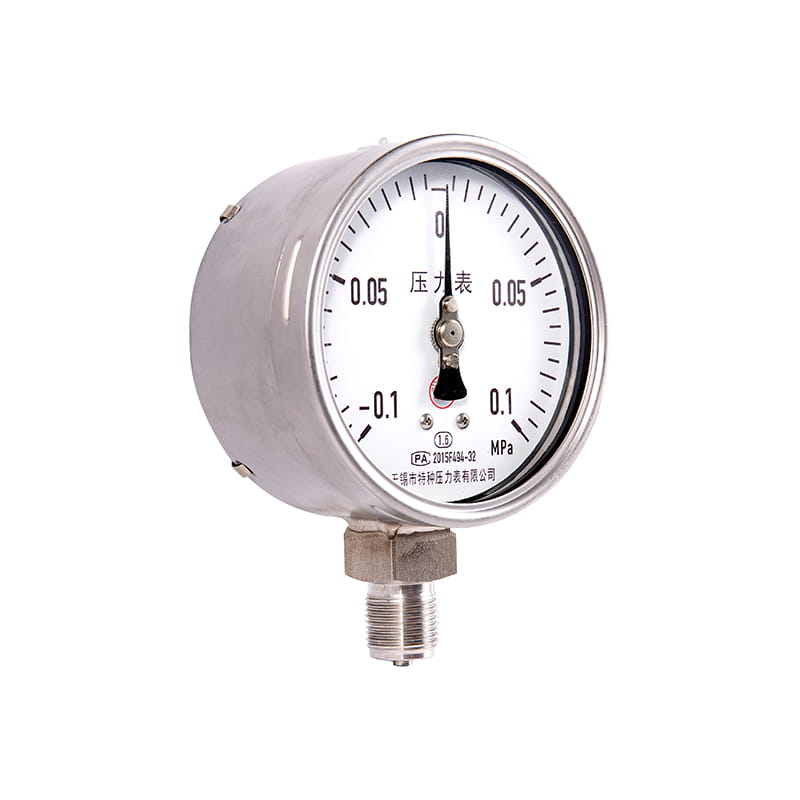

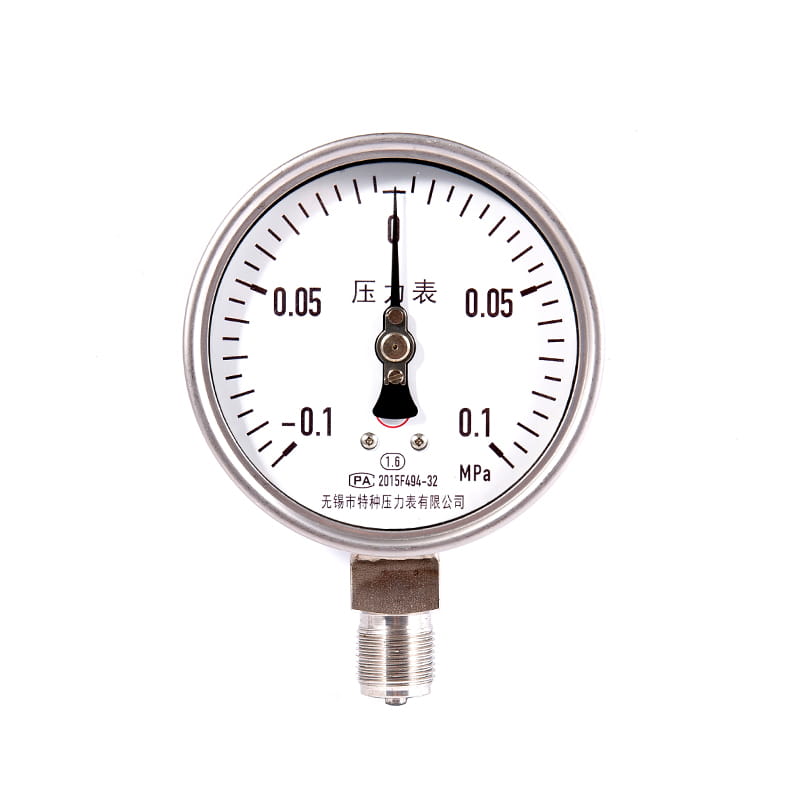

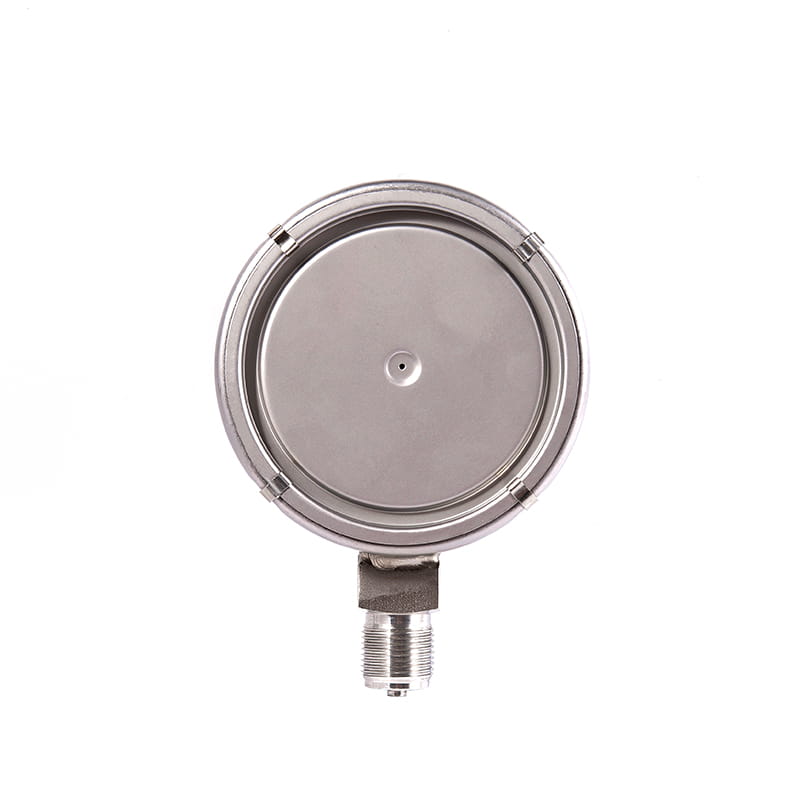

◆ Použitie: Táto séria meradiel je vyrobená z nehrdzavejúcej ocele, s vnútornými bezpečnostnými priečkami a otvormi na zmiernenie tlaku v hornej časti, aby sa uvoľnil nadmerný tlak vo vnútri puzdra v dôsledku prasknutia spôsobeného preťažením alebo únavou elastických prvkov, aby sa chránila bezpečnosť operátorov a zariadení a zariadení, a na kvapaline je kvapalina na kvapaline. Bezpečnostné meradlá naplnené kvapalinou sú odolné voči vibráciám, ktoré bránia poškodeniu vnútornej strany rozchodu v dôsledku vibrácií a mazajú vnútorné komponenty, aby sa minimalizovalo opotrebenie a korózia.
Tieto meradlá sa široko používajú pri vŕtaní, rafinácii, chemikálii, potravinách, farmaceutických, morských, morských ropných platformách a iných odvetviach.
| číslo modelu | Yq60 | Yq100 | YQ150 | |
| Priemer | Φ 60 | Φ 100 | Φ 150 | |
| Inštalačný formulár | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Konektor | M14 × 1.5 | M20 × 1.5 | ||
| Trieda presnosti | 2.5 | 1.6 | ||
| Rozsah merania （ MPA ） | Neobsadené ： -0.1 ～ 0 Tlakové vákuum ： -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1,5 -0.1 ～ 2.4 Tlak ： 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1,6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250 | |||
| Podmienky používania prostredia | teplota ： -40 ℃～ 70 ℃ | |||
| hodnotenie vibrácií | Vložka · H · 3 | |||
| Borden rúrka | OCR18NI12MO2TI ； SUS316 ； SUS316L | |||
| Materiál na puzdro a konektor | 1Cr18Ni9ti ； SUS304 | |||
| ochrana triedy | IP65 | |||
| Implementačné normy | GB/T1226 | |||
| Poznámka: 1. Spoločné vlákna je možné prispôsobiť podľa požiadaviek používateľa. | ||||

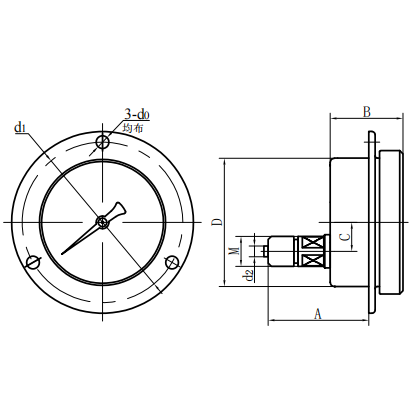

◆ Externé rozmery:

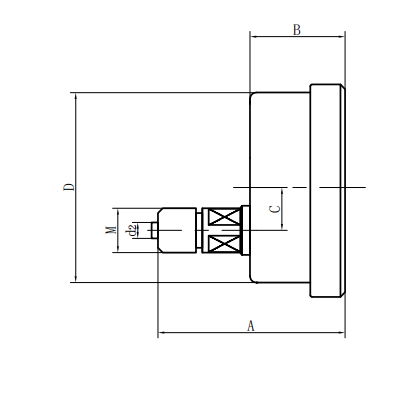

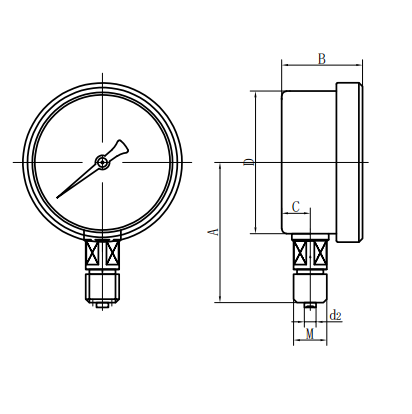

| Radiálny priamy typ (ⅰ) | Axiálny excentrický priamy typ (ⅱ) |

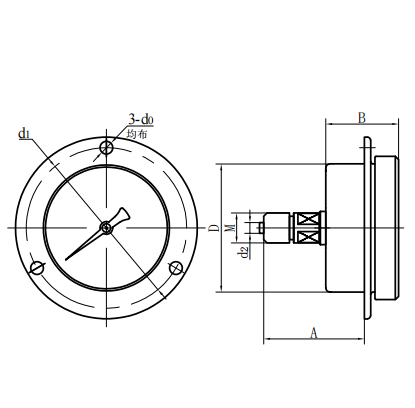

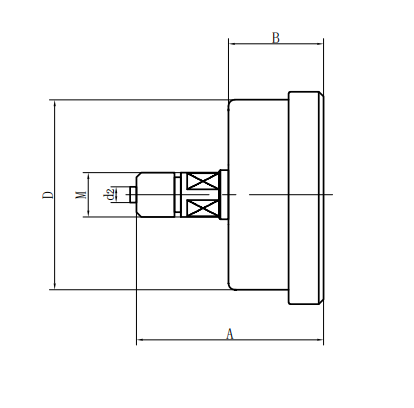

| Axiálny sústredný priamy typ (III) | Typ axiálneho excentrického vložky (IV) |

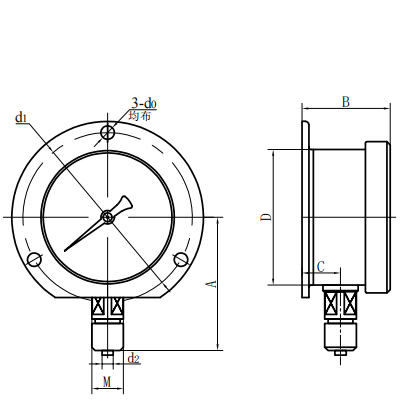

| Typ axiálneho sústredného vkladania (V) | Radiálny konvexný typ (vi) |
| číslo modelu | Celkové rozmery （ mm ） | |||||||
| A | B | C | D | d0 | d1 | d2 | M | |
| Yq60- Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yq60- Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| Yq60- Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yq60- Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| Yq60- Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Yq60- Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Yq100- Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Yq100- Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Yq100- Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Yq100- Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Yq150- Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Yq150- Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Yq150- Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Yq150- Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
