： Model ： Ye60 Ye100 Ye150
◆ Použitie: Membránový skrinkový rozchod sa tiež nazýva mikropláce. Je vhodný na meranie nízkeho mikrotlaku plynov alebo výparov bez nebezpečenstva výbuchu, nekryštalizácie, nekondenzácie a nekorozívneho účinku na zliatinu medi a medi.
◆ Technické parametre ：
| Číslo modelu | Ye60 | Ye100 | Ye150 | |
| Priemer | Φ 60 | Φ 100 | Φ 150 | |
| Montáž | Ⅰ | * | * | * |
| Ⅱ | / | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | / | * | * | |
| Ⅴ | * | / | / | |
| Konektor | M14 × 1.5 | M20 × 1.5 | ||
| Trieda presnosti | 1.6 ； 2.5 | |||
| Rozsah merania （ KPA ） | -40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 | |||
| Podmienky používania prostredia | Vložkarece ： -25 ℃～ 55 ℃； Relatívna vlhkosť ： ≤ 80 ％ | |||
| Hodnotenie vibrácií | V · H · 2 | |||
| Materiál membrány | QSN4-0.3 | |||
| Ochrana triedy | IP54 | |||
| Implementačné normy | JB/T 9274 | |||
| Poznámka: 1. Spoločné vlákna je možné prispôsobiť podľa požiadaviek používateľa. | ||||
◆ Externé rozmery:

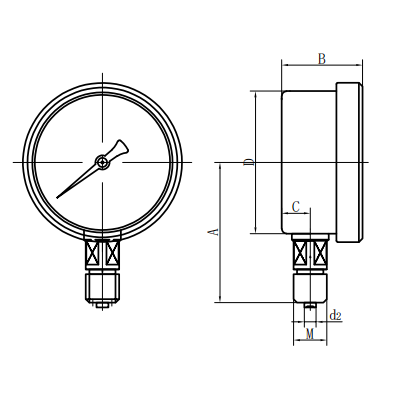

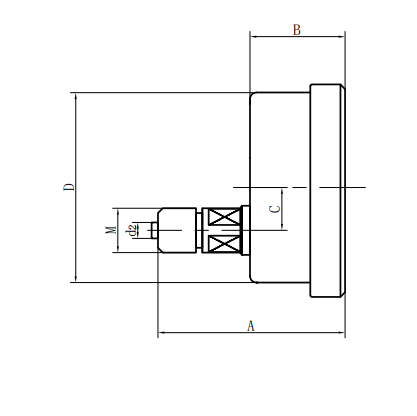

| Radiálny priamy typ (ⅰ) | Axiálny excentrický priamy typ (ⅱ) |

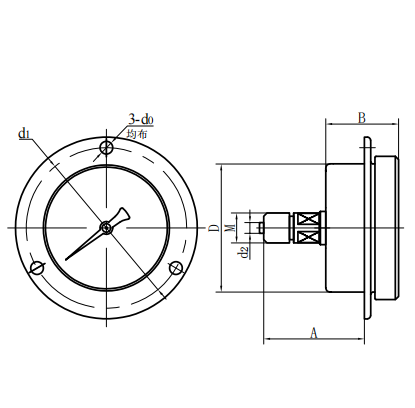

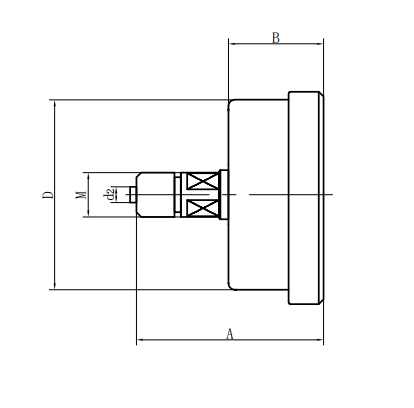

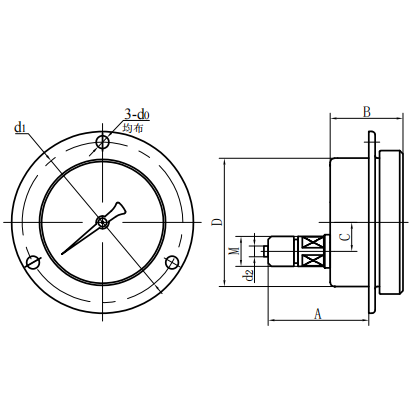

| Axiálny sústredný priamy typ (III) | Typ axiálneho excentrického vložky (IV) |

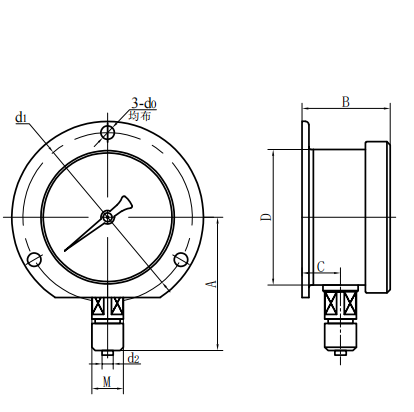

| Typ axiálneho sústredného vkladania (V) | Radiálny konvexný typ (vi) |
| Číslo modelu | Celkové rozmery （ mm ） | ||||||
| A | B | C | D | E | d2 | M | |
| Ye60 －Ⅰ | 58 | 35 | 11 | φ 60 | 5 | φ 4 | M10 × 1 |
| Ye60 －Ⅲ | 58 | 35 | / | φ 60 | 5 | φ 4 | M10 × 1 |
| | | | | | | | |
| Ye100 －Ⅰ | 93 | 50 | 16.5 | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| Ye100 －Ⅲ | 85 | 50 | / | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| | | | | | | | |
| Ye150 －Ⅰ | 118 | 53 | 18.5 | φ 150 | 19 | φ 6 | M20 × 1.5 |
| Ye150 －Ⅲ | 96 | 53 | / | φ 150 | 19 | φ 6 | M20 × 1.5 |
| | | | | | | | |
