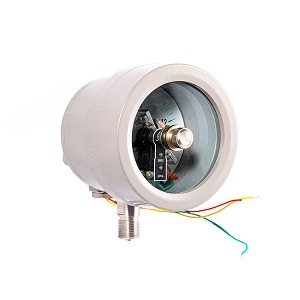

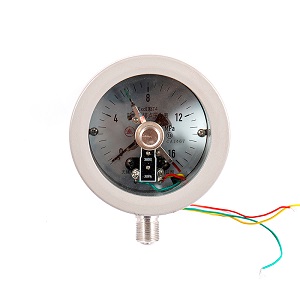

Pozri podrobnosti Elektrický kontaktný tlakomer s výbuchom
V prostrediach, kde sú výbušné plyny alebo prach (napríklad v odvetviach ropného, chemického a uhoľného držiavania) „Guardian odolný voči výbuchu“, ktorý vám pomôže robiť presné výbery pre priemyselné scenáre.
1, interpretácia modelu: Pochopenie základných parametrov z kódu
· Model plameňa odolného v oblasti elektrického kontaktného tlaku obvykle obsahuje kľúčové informácie, ako je hodnotenie odolné voči výbuchu, štrukturálna forma, stupeň presnosti a rozsah merania. Ako príklad sa bežne používaný „YXB-100“:
Y: Tlak guage
X: Elektrický kontakt
B: typ odolný voči výbuchu
100: Priemer vytáčania
· Kľúčové faktory pri výbere: Hodnotenie odolné voči explózii sa musí zhodovať s prostredím využívania (napríklad trieda IIB je vhodná pre propán, etylén atď., Zatiaľ čo trieda IIC je vhodná pre viac nebezpečných plynov, ako je vodík, acetylén atď.) A teplotná skupina (T4 naznačuje, že maximálna povrchová teplota nástroja je ≤ 135 ℃), ktorá musí spĺňať požiadavky na prostredie.
2, štrukturálne demontáž: Tri základné komponenty zabezpečujú ochranu a funkčnosť výbuchu
Štruktúra plameňa odolného v oblasti elektrického kontaktného tlaku je vycentrovaná okolo dvoch konštrukcií jadra: „Flame odolný voči výbuchu“ a „riadenie elektrického signálu“. Je rozdelený hlavne do troch častí:

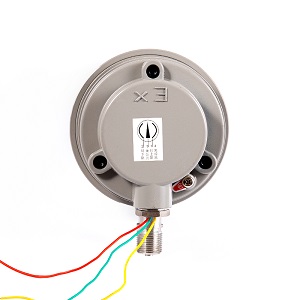

· Prípad odolný voči výbuchu: „Shell v oblasti ochrany bezpečnosti“ prístroja prijíma zapečatený dizajn. Aj keď sú vo vnútri generované iskry kvôli poruche, môžu byť zablokované škrupinou a nebudú zapáliť výbušnú zmes vonku. Zároveň je škrupina vybavená štruktúrou tlakovej úľavy, aby sa zabránilo prasknutiu spôsobenej nadmerným vnútorným tlakom.
· Mechanizmus merania: Komponentom jadra je pružinová trubica (napríklad zliatina meďnatého alebo pružina z nehrdzavejúcej ocele). Keď namerané médium vstupuje do pružinovej trubice, pružinová trubica sa deformuje v dôsledku tlaku a podstúpi deformáciu. Táto deformácia sa prenáša cez spojovacie tyče a mechanizmy prenosu prevodoviek, aby sa otáčal ukazovateľ, čím sa dosiahne indikácia tlaku.
· Elektrické kontaktné zariadenie: Skladá sa z troch elektrických kontaktov (zvyčajne kontakty z zliatiny striebra s dobrou vodivosťou a vysokým odporom opotrebenia) a ukazovateľ je vybavený pohyblivým kontaktom, ktorý je možné upraviť. Keď tlak dosiahne stanovenú hodnotu, pohybujúci sa kontakt vytvára kontakt so zodpovedajúcim stacionárnym kontaktom a signál výstupného spínača (ako je alarm alebo spustenie/zastavenie pumpy) sa vytvorí tak, aby dosiahol automatický reguláciu tlaku.
3, Výber materiálu: Rôzne komponenty sú vhodné pre rôzne pracovné podmienky.
Materiál určuje odolnosť proti korózii, vysoký teplo a služobnú životnosť prístroja. Je potrebné zvoliť materiál na základe nameraného média (ako sú korozívne kvapaliny, plynné plyny s vysokým teplotou) a podmienky prostredia :
· Materiál škrupiny:
Liatina: nízke náklady, vhodné pre nekorozívne a suché prostredie odolné voči výbuchu;
Nerezová oceľ (304/316): odolná voči kyselinám a alkálii, vhodné pre prostredia so silnou korozutovaním, ako je chemické inžinierstvo a morské aplikácie.
· Materiál meracieho prvku (pružinová trubica):
Zliatina meďnatého (napríklad cínové bronzové): vhodné na meranie nekorozívnych plynov a kvapalín (ako je vzduch a voda), s teplotným limitom ≤ 100 ℃.
Nerezová oceľ (304/316L): Vykazuje lepšiu odolnosť proti korózii a tepelný odpor, vďaka čomu je vhodný na meranie korozívneho média (ako je kyselina chlorovodíková, kyselina sírová) alebo médium s vysokým teplotou (teplota ≤ 200 ℃).
· Elektro-pneumatický kontaktný materiál:
Zliatiny striebra (napríklad zliatina strieborná kadmia, zliatina striebornej a-nickel); Vynikajúca vodivosť, nízke kontaktné opotrebenie, dlhá použiteľná životnosť a schopná časté operácie signálu.
· Tesniaci materiál:
Nitril Gumber: odolný voči oleju a bežným rozpúšťadlám, ktoré sú vhodné pre médiá na báze oleja.
Fluór gumový: rezistentný na silnú koróziu a vysokú teplotu (≤ 200 ℃), vhodné pre aplikácie zahŕňajúce silné korozívne látky alebo vysoké teplotné podmienky.
Zhrnutie:
Výber elektrického kontaktu odolného voči výbuchu tlakové meradlá Vyžaduje „prispôsobenie sa špecifickej situácii“: Po prvé, určte skupinu úrovne a teploty odolných voči výbuchu na základe životného prostredia. Potom vyberte merací prvok a materiál krytu podľa nameraného média. Nakoniec zamknite merací prvok a materiál krytu pomocou parametrov modelu. Nakoniec určte presné špecifikácie pomocou parametrov modelu. Zvládnutie základnej logiky jeho modelu, štruktúry a materiálu je nevyhnutné na dosiahnutie bezpečného a stabilného monitorovania a kontroly tlaku v nebezpečnom priemyselnom prostredí.
Ak máte akékoľvek konkrétne otázky týkajúce sa výberu na základe konkrétnych pracovných podmienok, neváhajte a zanechajte správu v backende. Poskytneme vám cielené návrhy!
