Inteligentný digitálny digitálny (elektrický kontaktný) rozchod série YSX

◆ Model: Ysx 100

◆ ÚVOD: Inteligentný digitálny elektrický kontaktný tlakový tlak je súbor zobrazenia tlaku, regulácie signálu, prenosu tlaku v jednom z inteligentných produktov starostlivo vyvinutých našou spoločnosťou, ktorý využíva vysoko presný difúzny kremíkový tlakový senzor, vysokorýchlostný analógový a digitálny konverzný ChIP, kombinovaný s rôznymi tlakovými regulačnými signálmi, programom praktického analógového modulu s vysokým nákladovým výkonom, stabilnou a odolnou životnou činnosťou, dlhou životnou činnosťou a iným prínosom.

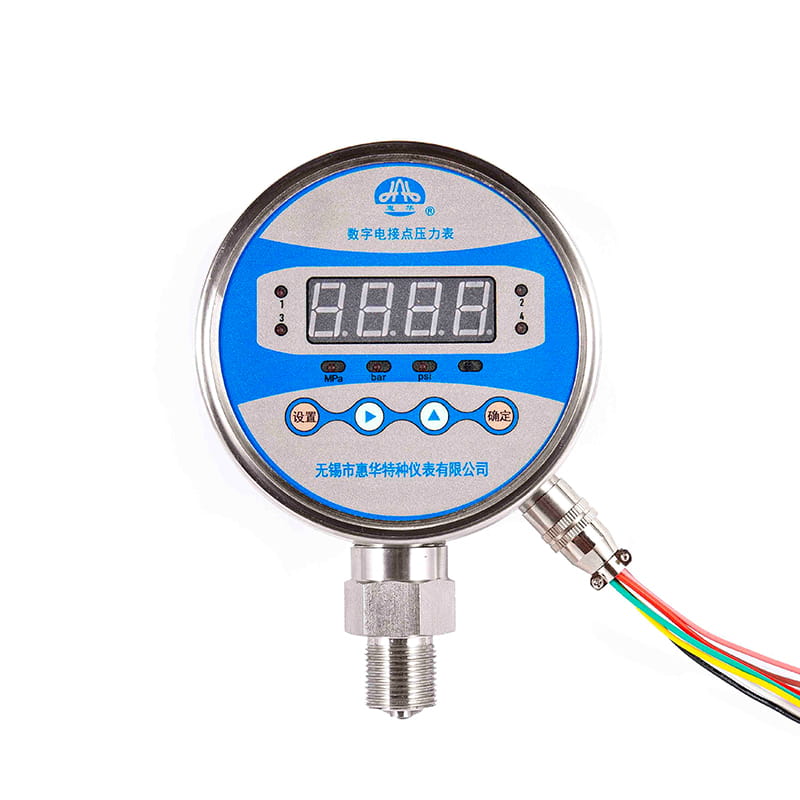

Štvorciferný Vedený Digitálny displej na jasné čítanie v tme. MPA , kg/cm2 , Psi , bar a ďalšie tlakové jednotky môžu byť ľubovoľne prepínané.

Rôzne predvolené funkcie modulov, viackanálový inteligentný výstup signálu, robia stručné a praktické riadenie procesu:

Signál riadenia bit: relé, tyristor, tranzistor ( Pnp zadať Npn typ) voliteľné.

Signály analógového prenosu; 4 mA ~ 20 mA DC štandardný prúdový signál, 1V ~ 5V , 1V ~ 10V Štandardný signál jednosmerného napätia je voliteľný a má funkciu migrácie rozsahu.

Má nastavenie ochrany proti preťaženiu tlaku na ochranu zariadenia pred nebezpečným stavom nadmerného tlaku. Funkcia uzamknutia hesla v nastavení parametrov bráni ostatným v nezákonnej zmene parametrov nastavených a ovplyvňuje normálnu činnosť zariadenia.

Získať cenovú ponuku

◆ Technické parametre:

Model	YXS100
Inštalácia:	Ⅰ、ⅱ、ⅳ、ⅵ
Priliehavé vlákna	M20 × 1.5
Trieda presnosti	0.5 ； 1.0 ； 1.6 (Vložkaložkaoliteľné)
Meracia rada （ KPA ）	-40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20
Meracia rada （ MPA ）	Pravdivý priestor: -0.1 ~ 0 Tlakové vákuum: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0,5 -0,1 ~ 0,9 -0,1 ~ 1,5 -0.1 ~ 2.4 Tlak: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0.4 0 ～ 0,6 0 ～ 1 0 ～ 1,6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100
Podmienky používania prostredia	Teplota -10 ° C ~ 85 ° C; Relatívna vlhkosť: 5 %~ 85 %
Elektrické parametre	★ napájanie (voliteľné): 24V DC ; 220V AC ★ Spotreba energie: ≤ 1,5 W ★ Výstup relé: Maximálne zaťaženie: 3A 220V AC; 3A 30V DC Elektrický život: 100 000 časy ★ Tranzistorový výstup: Maximálne zaťaženie: 0,5A 24 V DC ★ Výstup tyristora: 5A 220V AC Elektrický život: 1000000 časy ★ Riadiaci kanál: Nezávislá štvorcestná spínacia jednotka je možné svojvoľne nastaviť v rozsahu ★ Výstup analógového signálu: Štandardný prúdový signál: ( 4 ~ 20 ) Ma DC Štandardný signál napätia: ( 1 ~ 5 ) V ( 1 ~ 10 ) V DC
Ochrana proti vkladu	IP63
Seizmické hodnotenie	V · H · 3
Sortiment	10% rozsah
Rýchlosť aktualizácie údajov	3 časy / sekundu
Zapojenie	Podrobnosti nájdete v návode na návod na návod
Presadzovať štandard	JB/T 7392
POZNÁMKA: Môže sa tiež vyrobiť do vlákien potrubia alebo zužujúcich sa vlákien potrubia podľa požiadaviek používateľa (pozri príručku výberu).

◆ Rozmery:

Radial Direct (I.)

Axiálny Excentrický priamy (ii.)

Axiálne excentrické splachovacie držiak (IV.)

Radiálny konvexný držiak (vi.)

Model	Rozmery ( mm )
Model	A	B	C	D	d0	d1	d2	M
YXS100- Ⅰ	100	48	16	Φ 100	/	/	Φ 6	M20 × 1.5
YXS100- Ⅱ	152	48	19	Φ 100	/	/	Φ 6	M20 × 1.5
YXS100- Ⅳ	90	48	19	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXS100- Ⅵ	100	48	16	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
