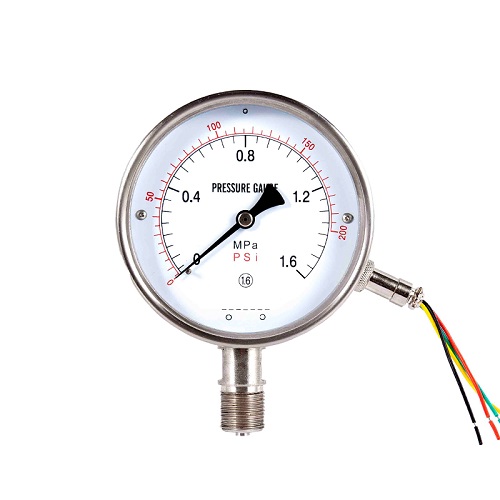

V priemyselnej výrobe a rôznych inžinierskych poliach je meranie tlaku kľúčovou úlohou. Meradlá tlagy diaľkového prenosu , ako prístroje, ktoré môžu previesť tlakové hodnoty na elektrické signály a prenášať ich na diaľku, zohrávajú nenahraditeľnú úlohu. Nielenže môžu zobrazovať hodnoty tlaku v reálnom čase, ale môžu tiež prenášať údaje do strediska diaľkového ovládania, čím uľahčujú operátorov, aby kedykoľvek monitorovali a upravovali.
Dnes sa poďme ponoriť do modelov, štruktúr a materiálov meraní tlakom Fartray.
1. Odhalenie významu čísel modelu
Číslo modelu diaľkového tlakového rozchodu zvyčajne obsahuje veľa informácií. Pravidlá pomenovania pre modely rôznych výrobcov sa môžu mierne líšiť, ale vo všeobecnosti sledujú určité vzorce. Ako príklad vezmeme spoločné YTZ-150:
„Y“ predstavuje tlakomer, ktorý je univerzálnym symbolom produktov tlakového rozchodu, čo naznačuje, že patrí do kategórie prístrojov na meranie tlaku.
„TZ“ vo všeobecnosti označuje metódu diaľkového prenosu, ako napríklad vzdialený prenos odporu. Tu naznačuje, že tento tlakový rozchod dosahuje diaľkový prenos tlakových signálov prostredníctvom zmien odporu.
"150" naznačuje, že nominálny priemer číselníka tlaku je 150 mm. Väčší priemer číselníka dáva hodnoty jasnejšie a je vhodné pre situácie, keď je potrebné pozorovať hodnotu tlaku z diaľky.
Po niektorých modeloch budú nasledovať aj ďalšie písmená. Napríklad „Z“ môže naznačovať typ odolný voči nárazom, čo naznačuje, že tento diaľkový tlakomer má určitú schopnosť odolávať mechanickým vibráciám a je vhodný pre pracovné prostredie s vibráciami; „B“ môže predstavovať materiál z nehrdzavejúcej ocele, čo znamená, že tlakomer vyberie nehrdzavejúcu oceľ ako svoj materiál, čím zvyšuje jej odpor korózie a je vhodný na meranie tlaku z korozívnych médií.
2. Komplexná analýza vnútornej štruktúry
Diaľkový tlakomer sa skladá hlavne z meracej časti, prvkov odporu, mechanizmu prenosu, krytu a pripojenia, atď.
Sekcia merania: Komponentom jadra je Bourdonova trubica, ktorá je dutá kovová trubica ohnutá do špecifického tvaru (zvyčajne vo forme C). Keď tlak nameraného média vstupuje do bourdónovej trubice, konce trubice prechádzajú elastickou deformáciou v dôsledku sily. Čím väčší je tlak, tým je zrejmejšia deformácia. Táto deformácia je základom pre meranie tlaku a následná konverzia a zobrazenie signálu sú založené na tom.
Prvok odporu: Zvyčajne sa používa posuvný potenciometer. Kefa je spojená s prenosovým mechanizmom pružinovej trubice. Keď sa pružinová trubica deformuje v dôsledku zmeny tlaku, poháňa kefu, aby sa posúvala na potenciometer, čím sa zmení hodnota odporu potenciometra. Táto zmena hodnoty odporu je úmerná nameranému tlaku a dosahuje konverziu z tlakového signálu na odporový signál.
Mechanizmus prenosu: Je zložený z spojovacích tyčí, prevodov atď. Funguje ako „most“ a „zosilňovač“. Na jednej strane vysiela miernu deformáciu pružinovej trubice k kefke, čo spôsobuje, že sa posúva na potenciometer; Na druhej strane zosilňuje mierne posunutie pružinovej trubice a vedie ukazovateľ, aby sa otáčal na číselníku, aby sa lokálne označila hodnota tlaku.
Shell: Jeho hlavnou funkciou je chrániť vnútorné komponenty, predchádzať prachu, vlhkosti, mechanických zrážok atď., Ktorý spôsobuje poškodenie vnútorných častí presnosti. Medzi bežné materiály škrupiny patrí uhlíková oceľ a nehrdzavejúca oceľ. Pallity uhlíkovej ocele majú nižšie náklady a sú vhodné pre všeobecné pracovné prostredie; Škrupiny z nehrdzavejúcej ocele majú lepšie vlastnosti prevencie hrdze a odolnosti proti korózii a sú vhodné pre drsné prostredie, ako sú tie, ktoré majú vlhké podmienky alebo korozívne plyny alebo kvapaliny.
Rozhranie pripojenia: Toto sa používa na pripojenie testovaného zariadenia k potrubia. Spoločnou metódou pripojenia je pripojenie na závity. Napríklad závitová špecifikácia M20*1,5 sa často používa. Táto metóda pripojenia je vhodná pre inštaláciu a má dobrý tesniaci výkon, čím sa zabezpečuje, že testované médium netesne.
3. Materiál výber
Výber materiálov pre každú zložku diaľkového tlakového rozchodu priamo ovplyvňuje jeho výkon, uplatniteľný rozsah a životnosť servisu:
Materiál na borden rúrky:
Zliatina medi: napríklad fosforový bronz atď., Venujú dobrú pružnosť a odolnosť proti korózii a majú relatívne nízke ceny. Sú vhodné na meranie tlaku kvapalín, plynov alebo výparov, ktoré nemajú žiadne riziko výbuchu, nekryštalizujú, nespevňujte a nespôsobujú koróziu zliatiny medi a medi. Napríklad sa používajú na meranie tlaku bežných médií, ako je voda a vzduch.
Nerezová oceľ: Materiály ako 304/316/316L z nehrdzavejúcej ocele majú extrémne silnú odolnosť proti korózii. Sú vhodné na meranie tlaku tekutín, plynov alebo výparov, ktoré majú slabú alkalickú povahu, ale žiadne riziko výbuchu, nekryštalizujte a nespevňujú. Všeobecne sa používajú v odvetviach, ako je chemické inžinierstvo, ropa a farmaceutiká. Namerané médiá v týchto odvetviach majú často určité korozívne vlastnosti.
Materiál škrupiny:
Uhlíková oceľ: Je nákladovo efektívna, ľahko spracovateľná a môže spĺňať požiadavky na ochranu tlakových meradiel vo všeobecných prostrediach. V niektorých prípadoch, keď nie je vysoko požadovaný odolnosť proti korózii a prostredie je relatívne suché bez korozívnych látok, napríklad v bežných mechanických spracovateľských seminároch, je možné zvoliť uhlíková oceľ obalená meradlo prevodového tlaku prenosu.
Nerezová oceľ: Má vynikajúce vlastnosti odporu proti nárokom a korózii. Dokonca aj vo vlhkých alebo prostrediach s korozívnymi plynmi alebo tekutkami môže pracovať stabilne po dlhú dobu. V priemyselných odvetviach, ako je chemické inžinierstvo, morské inžinierstvo a spracovanie potravín, kde sú pracovné podmienky drsné, sú lepšou voľbou z nehrdzavejúcej ocele obklopené merania diaľkového prevodového tlaku.
Materiál konektora:
Copper Connector: Zvyčajne sa používa v spojení s trubicami z zliatiny medi, je vhodný na systémy merania tlaku bez korozívnych médií. Má dobrú kompatibilitu s pružinami zliatiny medi a môže zabezpečiť vynikajúci výkon a tesniaci výkon.
Kĺb z nehrdzavejúcej ocele: kombinovaný s pružinovou trubicou z nehrdzavejúcej ocele je vhodný pre situácie zahŕňajúce korozívne médiá. Jeho odolnosť proti korózii je kompatibilná s odporom pružinovej trubice z nehrdzavejúcej ocele, čo účinne zabraňuje úniku a ďalšie problémy v kĺbe v dôsledku korózie médií, čím sa zvyšuje spoľahlivosť a životnosť celého systému.
Zhrnutie:
Model, štruktúra a materiál diaľkového tlakového rozchodu sú vzájomne prepojené a vzájomne vplyvné. Pri výbere vzdialeného tlaku je potrebné tieto faktory komplexne zvážiť na základe konkrétneho scenára aplikácie, charakteristík nameraného média a požiadaviek na presnosť merania. Iba týmto spôsobom môže meradlo diaľkového tlaku fungovať stabilne a spoľahlivo počas svojej prevádzky, čo poskytuje presnú podporu tlakových údajov pre priemyselnú výrobu a inžiniersku výstavbu. Dúfame, že prostredníctvom tohto úvodu môže mať každý hlbšie porozumenie a znalosť meradiel diaľkového tlaku.
