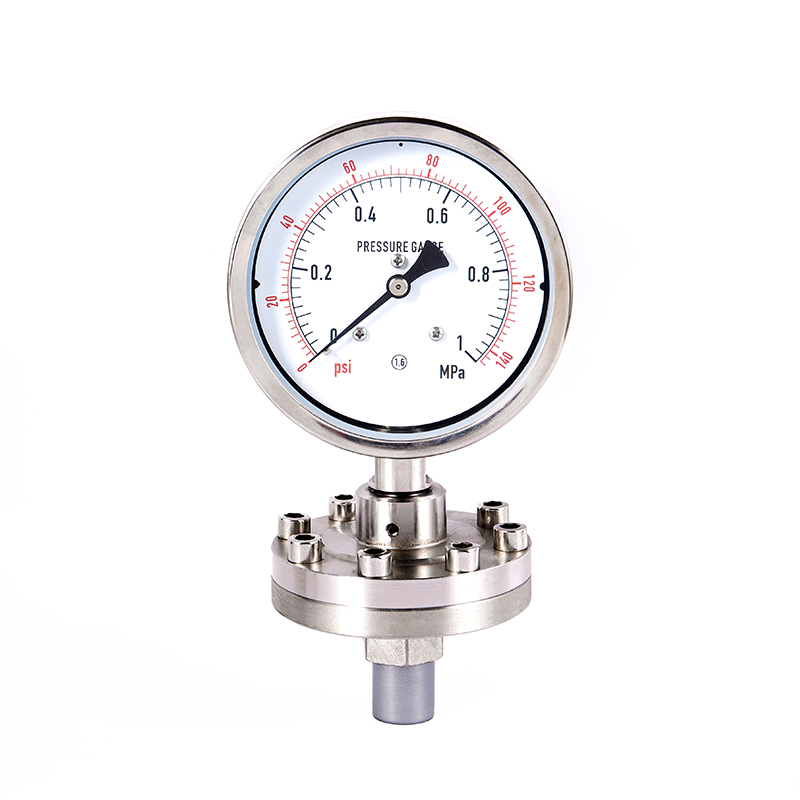

Pozri podrobnostiMembránové tlakomery by mali byť typom prístroja používaného na meranie tlaku, ktorý sa líši od bežných tlakomerov. Bežné tlakomery môžu byť typu s Bourdonovou trubicou, zatiaľ čo typy s membránou môžu používať membrány na izoláciu média, čím sa zabráni korózii alebo kvapalinám s vysokou viskozitou v ovplyvnení merania.

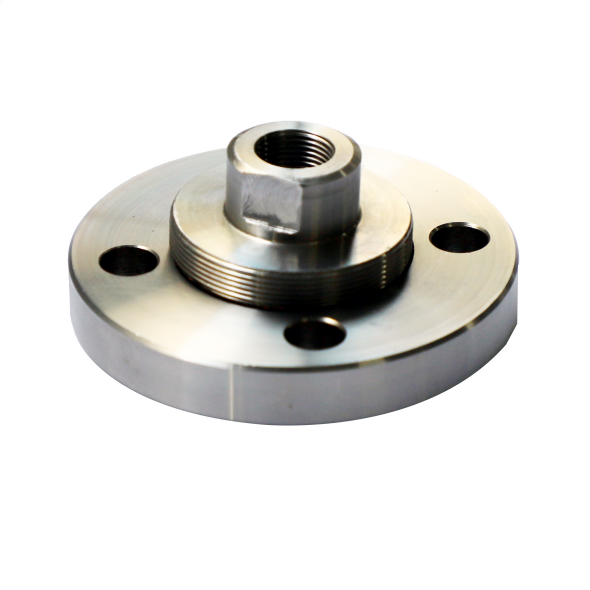

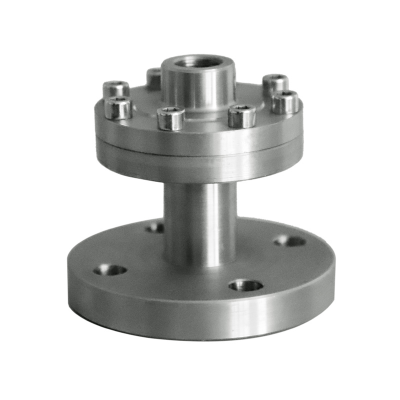

Membránový tlakomer pozostáva z membrána, spojovacie komponenty a číselník (vnútorná Bourdonova trubica) . Membrána pôsobí ako citlivý prvok. Keď tlak pôsobí na membránu, deformuje sa. Táto deformácia sa prenesie na vnútornú mechanickú štruktúru, prevedie sa na pohyb ukazovateľa, čím sa zobrazí hodnota tlaku. Okrem toho môže mať membránová časť tiež príruby alebo závitové spojenia, aby vyhovovali rôznym požiadavkám na inštaláciu.
Z hľadiska princípu činnosti ho možno rozdeliť do niekoľkých krokov: Na membránu pôsobí stredný tlak, ktorý spôsobuje pružnú deformáciu membrány, ktorá následne poháňa ojnicu alebo pružinovú rúrku a ďalšie prevodové mechanizmy, aby premenili deformáciu na rotáciu ukazovateľa, čím sa na číselníku zobrazí údaj o tlaku. Je potrebné zdôrazniť izolačnú funkciu membrány, aby sa zabránilo priamemu kontaktu meraného média s vnútorným mechanizmom. To je vhodné pre korozívne, vysoko viskózne alebo ľahko tuhnúce médiá.

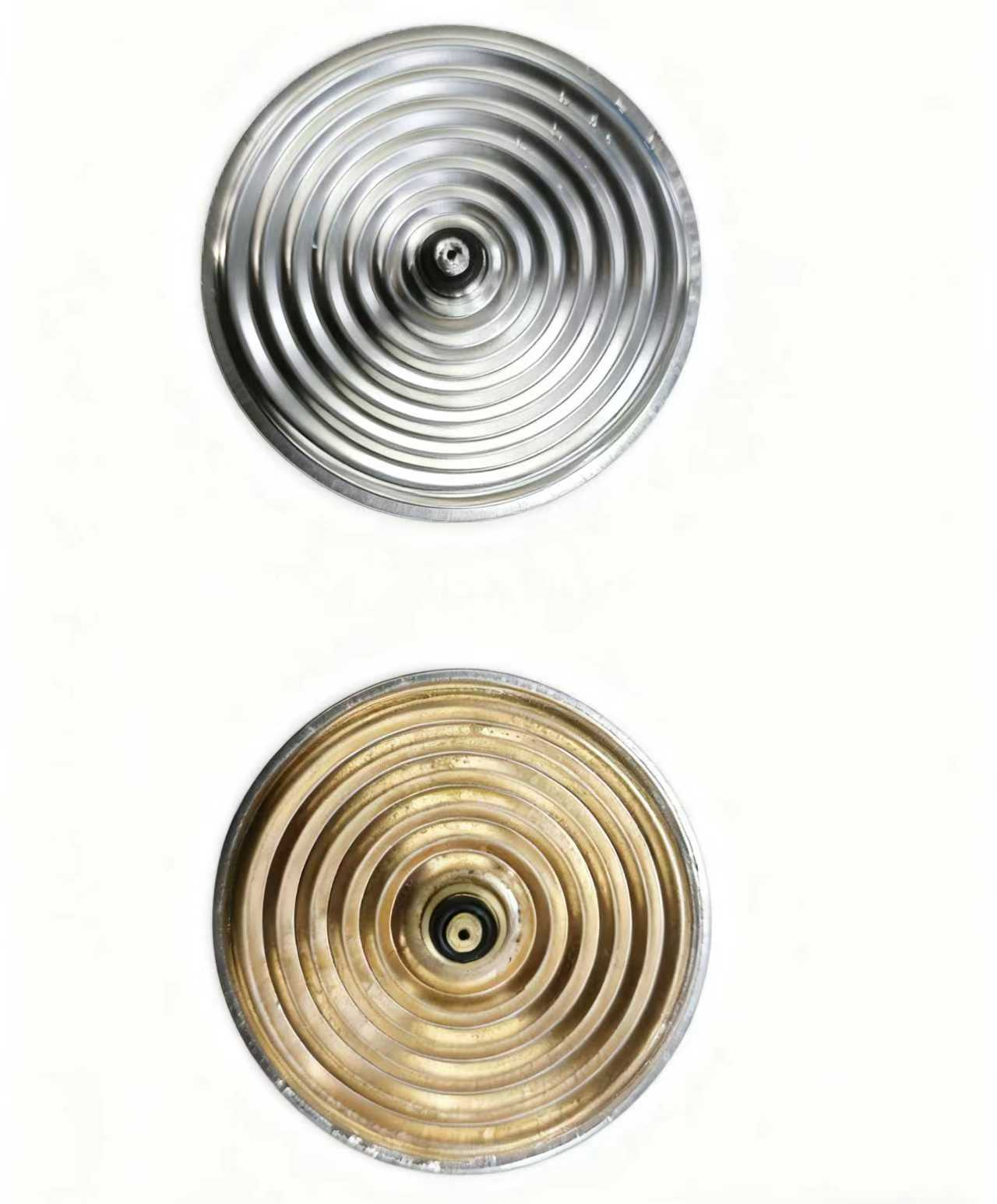

Membránová doska je zvyčajne vyrobená z kovov odolných voči korózii, ako je nehrdzavejúca oceľ, tantal alebo zliatina Hastelloy, alebo z nekovových materiálov, ako je povlak z polytetrafluóretylénu (PTFE). Jeho hrúbka je len 0,03 - 0,1 mm a pod tlakom môže podliehať elastickej deformácii.
Membrána a kryt prístroja tvoria utesnenú dutinu, ktorá je naplnená kvapalinami s nízkou viskozitou, ako je silikónový olej a fluórový olej ako médium na prenos tlaku. Plniaca kvapalina musí mať chemickú inertnosť, nízky bod tuhnutia a vysoký bod varu, aby sa prispôsobila extrémnym teplotným podmienkam.
Deformácia membrány poháňa spojovací mechanizmus alebo kapilárny systém vo vnútri komory, prenáša posun na súkolesie a v konečnom dôsledku ho mení na otáčanie ukazovateľa. Niektoré modely sú vybavené zariadením na kompenzáciu teploty, ktoré dokáže eliminovať vplyv teplotných rozdielov prostredia na meranie.
Stredný tlak → Deformácia membrány → Hydraulické vedenie plnenia → Zosilnenie mechanického prevodu → Odčítanie ukazovateľa
· Silne korozívne médiá: ako sú potrubia na kyselinu sírovú a kvapalný chlór (treba zvoliť membrány z tantalového materiálu PTFE povlak).
· Vysoké hygienické požiadavky: Linka na plnenie potravinárskych mliečnych výrobkov (používajúca leštené membrány z nehrdzavejúcej ocele na zabránenie rastu mikróbov).
· Kvapalina s vysokou viskozitou: Zásobník na ropný asfalt (vybavený membránovým tesniacim systémom kapilárneho predlžovacieho typu).
| Parameter | Kľúčové body pre výber |
| Rozsah tlaku | Typický rozsah je -0,1 až 60 MPa, pričom zostáva 20 % rezerva. |
| Typ pripojenia | Typ s prírubou, typ so závitom |
| Materiál membrány | Zhoda s Monelom, titánovými zliatinami, SS 316L atď. na základe korozívnej povahy média. |
| Typ naplnený kvapalinou | Glycerín, silikónový olej (-40 až 200 ℃), fluórový olej (pre vysokoteplotné aplikácie) |
Membránový tlakomer vďaka svojej inovatívnej izolačnej konštrukcii rozširuje hranicu merania tlaku na silne korozívne a vysoko nebezpečné pracovné podmienky. S vývojom nových materiálov a inteligentných snímacích technológií bude tento nástroj „flexibilný na prekonanie rigidity“ aj naďalej zabezpečovať bezpečnú a efektívnu prevádzku moderného priemyslu. Správny výber a údržba nielen predlžujú životnosť prístroja, ale poskytujú aj spoľahlivú dátovú podporu pre výrobné procesy.
