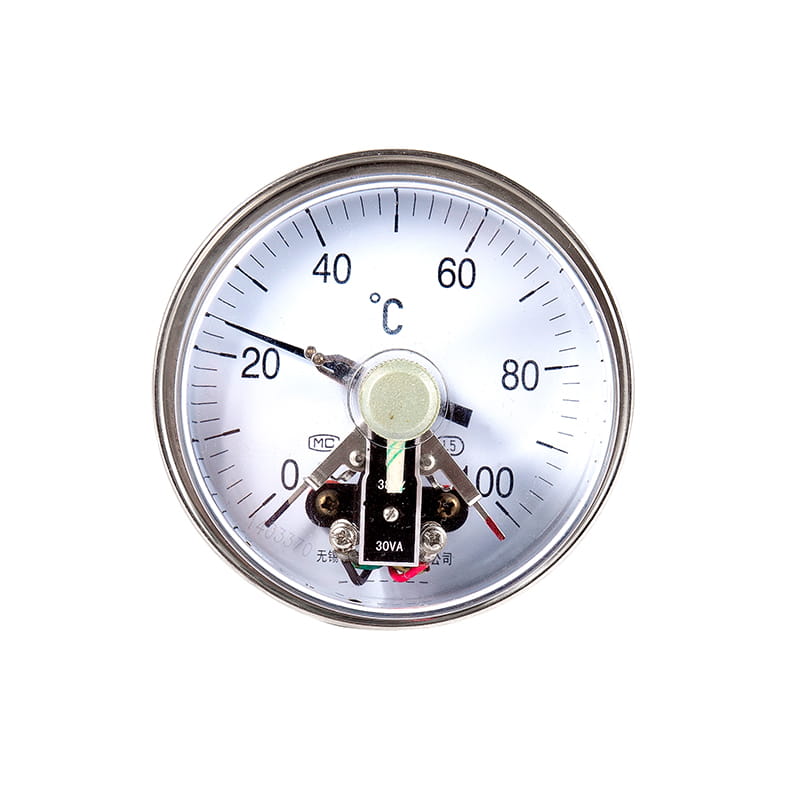

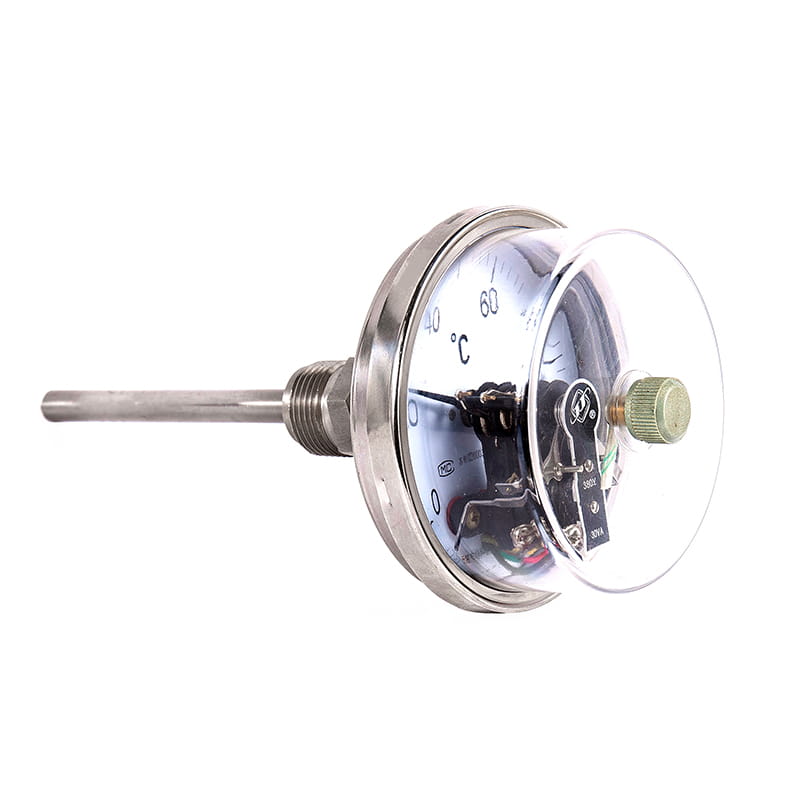

Séria WSSXC Magnetic Assoted Electric Contact Bimetalic Teplomer

Model

WSSXC-4

WSSXC-5

Priemer (mm).

Φ 100

Φ 150

Priliehavé vlákna

M27 × 2

Priemer ochrannej trubice ( mm )

10

Ochranná trubica odoláva tlaku ( MPA )

6.3

Trieda presnosti

1.5

Meracia rada ( ° C.) )

-60 ～ 0

0 ～ 50

0 ～ 100

0 ～ 150

Hodnota ( ° C.) )

1

1

2

2

Meracia rada ( ° C.) )

0 ～ 200

0 ～ 300

0 ～ 400

0 ～ 500

Hodnota ( ° C.) )

5

5

10

10

Dĺžka vloženia (mm).

L = 75 ； 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； 500 ┅┅ 2000

Časová konštanta

≤ 40.

Elektrické parametre

WSSXC-3

Kontaktná kapacita: 30VA ; Maximálne napätie: 220V AC

WSSXC-4

WSSXC-5

Kontaktná kapacita: 30VA ;

Maximálne napätie: 380V AC; 220V DC

Koncové bloky

Zapojenie

1

2

3

4

Výstup hornej hranice

Výstup

Výstup je bežný

uzemnenie

Ochrana proti vkladu

IP55

Presadzovať štandard

JB/T 8803

POZNÁMKA: Kĺbové vlákno je možné vyrobiť do rúrkových vlákien G1/2 , G3/4 a tak ďalej podľa požiadaviek používateľa.

Axiálne montáž ( 01)

Radiálne montáž ( 11 )

120 ⁰ Montáž ( 21 )

Montáž gimbal ( 81 )
