1. Úvod do tlakomerov

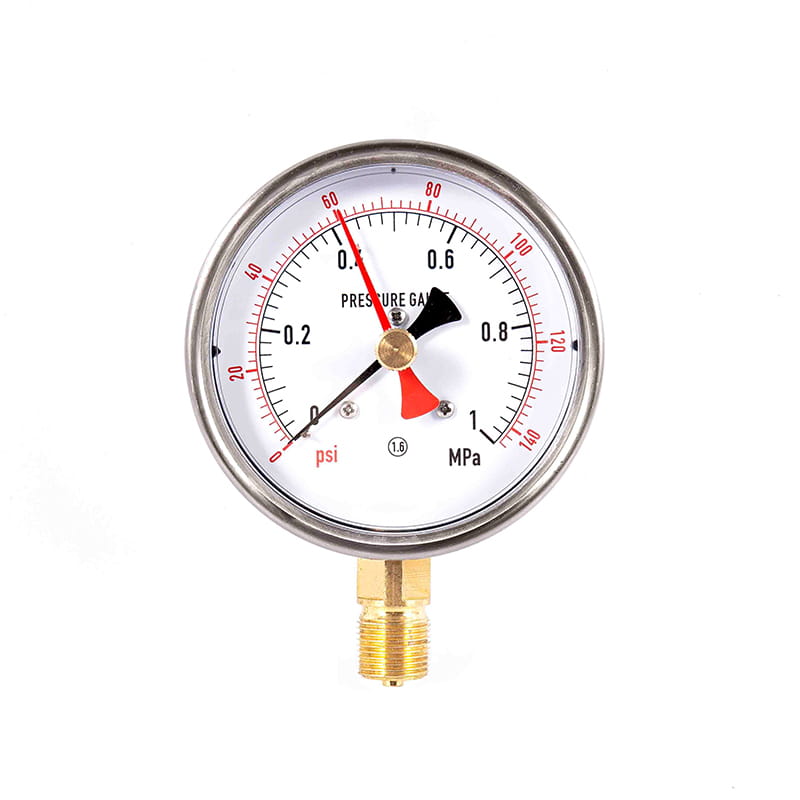

1.1 Čo je tlakomer?

A tlakomer je zariadenie používané na meranie sily, ktaleboú vyvíja tekutina – plyn alebo kvapalina – v rámci systému. Poskytuje vizuálnu alebo digitálnu indikáciu úrovní tlaku a pomáha operátaleboom udržiavať bezpečnú a efektívnu prevádzku v rôznych priemyselných, komerčných a rezidenčných aplikáciách. Tlakomery sú základnými nástrojmi v strojárstve, výrobe, HVAC, automobilových systémoch, zdravotníckych zariadeniach a v mnohých ďalších oblastiach, kde je monitorovanie tlaku kritické.

Väčšina meračov meria tlak vo vzťahu k atmosférickému tlaku (známy ako meracieho tlaku ), hoci mnohé špecializované prístroje merajú aj absolútny alebo diferenciálny tlak. Či už mechanické alebo elektronické, tlakomery zohrávajú dôležitú úlohu pri zabezpečovaní výkonu zariadenia, bezpečnosti a súladu s priemyselnými normami.

1.2 Prečo sú tlakomery dôležité?

Tlakomery sú nevyhnutné z niekoľkých dôležitých dôvodov:

• Zabezpečenie bezpečnosti: Mnoho priemyselných systémov pracuje pod vysokým tlakom. Presné meranie tlaku pomáha predchádzať poruchám zariadenia, netesnostiam a katastrofickým nehodám.

• Optimalizácia výkonu: Správne úrovne tlaku zaisťujú efektívne fungovanie čerpadiel, kompresorov, kotlov a hydraulických systémov.

• Súlad s predpismi: Mnohé priemyselné odvetvia – ako napríklad ropa a plyn, chemické spracovanie a farmaceutický priemysel – vyžadujú zdokumentované monitorovanie tlaku pre bezpečnosť a kontrolu kvality.

• Riešenie problémov: Abnormálne hodniey tlaku pomáhajú identifikovať problémy, ako sú upchatia, netesnosti, nesprávne fungujúce ventily alebo neefektívnosť systému.

• Zníženie nákladov: Monitorovanie a udržiavanie správneho tlaku znižuje opotrebovanie zariadenia a znižuje spotrebu energie.

Bez spoľahlivého merania tlaku by boli priemyselné operácie oveľa menej predvídateľné a podstatne nebezpečnejšie.

1.3 Stručná história merania tlaku

Vývoj merania tlaku trvá viac ako tri storočia:

• Začiatky 17. storočia: Štúdium tlaku začalo s priekopníkmi ako Evangelista Torricelli , ktorý vynašiel prvý ortuťový barometer v roku 1643. To položilo základ pre pochopenie atmosférického tlaku.

• Inovácia Bourdonovej trubice (1849): francúzsky inžinier Eugène Bourdon predstavil tlakomer s Bourdonovou trubicou, mechanické zariadenie, ktoré sa dodnes bežne používa. Jeho jednoduchý, robustný dizajn transformoval priemysel tým, že poskytuje presné a cenovo dostupné meranie tlaku.

• Priemyselná revolúcia: Keď sa parné stroje, kotly a ťažké stroje rozšírili, tlakomery sa stali nevyhnutnými pre bezpečnú prevádzku.

• Pokroky 20. storočia: Elektronické senzory, tlakové prevodníky a digitálne meradlá priniesli bezprecedentnú presnosť a dátovú kapacitu.

• Moderná doba: Dnešné meranie tlaku zahŕňa bezdrôtové senzory, inteligentné meradlá s podporou internetu vecí a ultra presné digitálne prístroje používané v leteckom priemysle, energetike a pokročilej výrobe.

2. Typy tlakomerov

Tlakomery sa dodávajú v mnohých prevedeniach, aby vyhovovali rôznym rozsahom tlaku, typom médií a podmienkam prostredia. Vo všeobecnosti spadajú do troch hlavných kategórií: mechanické , elektronické , a špecialita tlakomery. Pochopenie týchto typov pomáha používateľom vybrať si správne meradlo pre ich konkrétnu aplikáciu.

---

2.1 Mechanické tlakomery

Mechanické tlakomery sú najpoužívanejšie a spoliehajú sa na elastické prvky, ktoré sa deformujú pod tlakom. Ich jednoduchosť, odolnosť a nezávislosť od elektrickej energie ich robí ideálnymi pre priemyselné prostredie.

2.1.1 Bourdonove trubicové meradlá

The Bourdonova trubica je najbežnejšia konštrukcia mechanického tlakomera. Skladá sa zo zakrivenej, dutej kovovej rúrky, ktorá sa narovná, keď do nej vstúpi tlak. Pohyb sa prenáša na ukazovateľ na číselníku meradla.

Bourdonova trubica typu C

• Najštandardnejší dizajn.

• Polkruhový tvar trubice.

• Vhodné pre stredné až vysoké tlaky.

• Používa sa v ropných a plynových, hydraulických systémoch a všeobecných priemyselných strojoch.

Špirálová Bourdonova trubica

• Vyrobené zo stočených hadičiek v tvare špirály.

• Umožňuje väčší pohyb voľného konca trubice, čím sa zlepšuje citlivosť.

• Používa sa pre priemyselné prístroje s vyššou presnosťou.

Špirálovitá Bourdonova trubica

• Kovová rúrka stočená do tvaru skrutkovice.

• Ponúka najvyššiu výtlakovú schopnosť spomedzi dizajnov Bourdon.

• Ideálne pre vysokotlakové aplikácie a presné meranie.

2.1.2 Membránové meradlá

Membránové tlakomery používajú a flexibilná membrána ktorý sa pri vystavení tlaku vychýli. Sú ideálne pre:

• Meranie nízkotlakových rozsahov

• Korozívne médiá

• Viskózne alebo kontaminované kvapaliny

Bežné aplikácie zahŕňajú spracovanie potravín, liečivá a chemické závody.

2.1.3 Vlnovcové meradlá

Vlnovcové meradlá pozostávajú z a vlnitý valcový prvok ktorý sa pod tlakom rozťahuje alebo zmršťuje.

• Vhodné pre nízky až stredný tlak

• Poskytujte vynikajúcu citlivosť

• Často sa používa v systémoch HVAC, regulátoroch plynu a laboratórnych zariadeniach

---

2.2 Elektronické tlakomery

Elektronické tlakomery premieňajú tlak na elektrický signál pomocou snímačov, ako sú piezoelektrické, tenzometre alebo kapacitné prvky.

2.2.1 Prevodníky tlaku

A tlakový prevodník vytvára elektrický výstup (milivolt, volt alebo mA) úmerný tlaku.

• Používa sa na zber údajov

• Nevyhnutné pre automatizáciu a vzdialené monitorovanie

• Bežné v leteckom priemysle, automobilovom testovaní a priemyselných riadiacich systémoch

2.2.2 Prevodníky tlaku

Vysielače sú pokročilé prevodníky, ktoré obsahujú úpravu signálu a dodávajú štandardizované výstupy ako napr 4–20 mA .

• Vyrobené pre drsné priemyselné prostredie

• Používa sa v ropnom a plynárenskom priemysle, chemickom spracovaní a úpravní vody

• Ponúka vysokú presnosť a dlhodobú stabilitu

2.2.3 Digitálne tlakomery

Digitálne meradlá obsahujú elektronické snímače spárované s digitálnym displejom.

• Ľahko čitateľné čísla nahradzujúce analógové číselníky

• Často zahŕňajú funkcie ako zaznamenávanie údajov, zachytávanie špičiek alebo bezdrôtové pripojenie

• Ideálne na kalibráciu v teréne, testovanie a prenosné aplikácie

---

2.3 Špeciálne tlakomery

Tieto meradlá sú navrhnuté pre jedinečné podmienky merania.

2.3.1 Manometre diferenčného tlaku

Diferenčné tlakomery merajú tlakový rozdiel medzi dvoma bodmi.
Aplikácie:

• Monitorovanie filtra

• Meranie prietoku

• Čisté priestory a vyrovnávanie tlaku HVAC

2.3.2 Meradlá absolútneho tlaku

Absolútny meraný referenčný tlak voči a dokonalé vákuum .
Používa sa na:

• Vedecký výskum

• Letecké testovanie

• Vysoko presné priemyselné procesy

2.3.3 Vákuové meradlá

Vákuomery merajú tlak pod úrovňou atmosféry. Typy zahŕňajú:

• Mechanické vákuomery

• Merače tepelnej vodivosti

• Ionizačné meradlá

Bežne sa používa v laboratórnych systémoch, vákuových čerpadlách, výrobe polovodičov a chladení.

3. Ako fungujú tlakomery

Pochopenie fungovania tlakomerov pomáha používateľom vybrať si správny typ a zabezpečuje správnu inštaláciu a údržbu. Hoci sa konštrukcie líšia, všetky tlakomery fungujú tak, že premieňajú silu vyvíjanú tekutinou na čitateľnú hodnotu.

---

3.1 Princíp činnosti mechanických meradiel

Mechanické tlakomery sa spoliehajú na elastická deformácia . Keď na vnútorný prvok pôsobí tlak, mení tvar. Tento pohyb sa prenesie na ukazovateľ alebo indikátor meradla.

Kľúčové mechanické prvky zahŕňajú:

Mechanizmus Bourdonovej trubice

• Zakrivená, dutá kovová trubica prijíma vnútorný tlak.

• Keď sa tlak zvýši, trubica sa mierne narovná.

• Výsledný pohyb je zosilnený ozubenými kolesami a pákami, pohybom ukazovateľa číselníka.

• Ideálne pre stredné až vysoké tlaky a všeobecné priemyselné použitie.

Prevádzka membrány

• Tenká kruhová kovová membrána sa pod tlakom vychyľuje.

• Výchylka sa zosilňuje pomocou mechanického spojenia.

• Vhodné pre nízkotlakové merania a korozívne alebo viskózne médiá.

Funkcia mechov

• Séria koncentrických kovových záhybov sa rozširuje alebo sťahuje so zmenami tlaku.

• Poskytuje vynikajúcu citlivosť a presnosť.

• Používa sa pri HVAC, regulácii plynu a meraní nízkeho tlaku.

Mechanické meradlá sú oceňované pre svoju jednoduchosť, odolnosť a nezávislosť od elektrickej energie, vďaka čomu sú nepostrádateľné v ťažkom priemysle.

---

3.2 Princíp činnosti elektronických meradiel

Elektronické tlakomery sa spoliehajú na senzory citlivé na tlak ktoré premieňajú mechanickú silu na elektrický signál.

Bežné technológie senzorov:

Tenzometrické snímače

• Tlak deformuje kovovú membránu.

• Tenzometre zisťujú deformáciu ako zmenu elektrického odporu.

• Vysoká presnosť a vynikajúca dlhodobá stabilita.

Piezoelektrické snímače

• Tlak aplikovaný na piezoelektrické kryštály generuje elektrický náboj.

• Vysoko citlivý, vhodný pre dynamický alebo pulzujúci tlak.

Kapacitné snímače

• Tlak mení vzdialenosť medzi dvoma doskami kondenzátora.

• Ideálne pre nízkotlakové aplikácie s vysokou citlivosťou.

Spracovanie signálu

Elektronické meradlá konvertujú výstup snímača na digitálne alebo analógové elektrické signály:

• Milivoltové (mV) signály

• Napäťové výstupy (0–5 V, 0–10 V)

• Prúdové slučky (4–20 mA)

Tieto signály môžu napájať záznamníky údajov, riadiace systémy alebo zobrazovacie moduly. Digitálne tlakomery integrujú túto funkciu do jednej kompaktnej jednotky, ktorá ponúka presné a ľahko čitateľné merania.

---

3.3 Pochopenie tlakových jednotiek (PSI, bar, kPa atď.)

Tlak je možné merať pomocou niekoľkých spoločných jednotiek a ich pochopenie zaisťuje presnú interpretáciu.

Populárne tlakové jednotky:

• PSI (libra na štvorcový palec)
  Najbežnejšie v USA Používa sa v automobilovom priemysle, HVAC a priemyselných systémoch.

• Bar
  Široko používaný v Európe a medzinárodnom priemysle.
  1 bar ≈ atmosférický tlak na hladine mora (14,5 psi).

• kPa (kilopascal)
  Štandardná metrická jednotka pre tlak.
  Často sa používa vo vedeckých a inžinierskych aplikáciách.

• MPa (megapascal)
  Bežné vo vysokotlakových hydraulických systémoch.

• inHg / mmHg
  Používa sa na meranie vákua a barometrického tlaku.

• Torr
  Špecializovaná vedecká jednotka (1 Torr ≈ 1 mmHg).

Pretlak vs. absolútny tlak:

• Pretlak (PSIG)
  Meria tlak vo vzťahu k atmosférickému tlaku.
  Väčšina priemyselných tlakomerov to používa.

• Absolútny tlak (PSIA)
  Meria tlak vzhľadom na vákuum.
  Vyžaduje sa pre vysoko presné procesy, ako je letectvo alebo vedecká práca.

Pochopenie toho, ako fungujú meradlá a ako sa líšia tlakové jednotky, zaisťuje presný výber, inštaláciu a riešenie problémov v priemyselných a komerčných prostrediach.

4.Aplikácie tlakomerov

Tlakomery sú základnými nástrojmi v nespočetných priemyselných odvetviach. Ich schopnosť monitorovať a kontrolovať tlak tekutín ich robí kritickými pre bezpečnosť, optimalizáciu výkonu, súlad so životným prostredím a ochranu zariadení. Nižšie sú uvedené hlavné sektory, v ktorých zohrávajú tlakomery dôležitú úlohu.

---

4.1 Priemyselné aplikácie

4.1.1 Ropný a plynárenský priemysel

V sektore ropy a zemného plynu pomáhajú tlakomery zvládať extrémne tlakové podmienky pri vŕtaní, ťažbe a rafinácii.
Typické použitia zahŕňajú:

• Monitorovanie tlaku v ústí vrtu

• Zabezpečenie bezpečnosti v potrubiach a kompresoroch

• Meranie tlaku v separačných a rafinačných procesoch

• Detekcia netesností a zabránenie prasknutiu

Mechanické Bourdon trubicové meradlá a robustné elektronické vysielače sa bežne používajú kvôli ich odolnosti v drsnom prostredí.

4.1.2 Chemické spracovanie

Chemické závody vyžadujú presné riadenie tlaku, aby sa zachovala účinnosť reakcie a zabránilo sa nebezpečným podmienkam.
Aplikácie zahŕňajú:

• Monitorovanie tlaku v reaktore

• Riadenie systémov korozívnych kvapalín a plynov

• Ochrana čerpadiel, výmenníkov tepla a procesných liniek

Meradlá s membránou a chemickým tesnením sú široko používané, pretože odolávajú korozívnym a viskóznym médiám.

4.1.3 Čistenie vody a odpadových vôd

V zariadeniach na úpravu vody pomáhajú tlakomery zabezpečiť stabilný výkon systému a súlad s environmentálnymi predpismi.
Kľúčové aplikácie:

• Monitorovanie vstupu a výstupu čerpadla

• Kontrola diferenčného tlaku filtračného systému

• Regulácia tlaku v potrubiach

• Monitorovanie systémov prevzdušňovania a dávkovania chemikálií

Diferenčné tlakomery sú užitočné najmä na monitorovanie výkonu filtra.

---

4.2 Systémy HVAC

Systémy vykurovania, ventilácie a klimatizácie sa spoliehajú na tlakomery, ktoré zabezpečujú správne prúdenie vzduchu, náplň chladiva a rovnováhu systému.
Bežné použitie:

• Meranie tlaku chladiva v chladiacich systémoch

• Monitorovanie tlaku kotla

• Kontrola systémov chladenej vody a pary

• Vyrovnanie tlaku vzduchu v čistých priestoroch alebo nemocniciach

Profesionáli v oblasti HVAC často používajú digitálne tlakomery pre ich presnosť a pohodlie počas diagnostiky na mieste.

---

4.3 Automobilový priemysel

Meranie tlaku je nevyhnutné pre bezpečnosť, výkon a efektivitu vozidla.
Automobilové aplikácie zahŕňajú:

• Monitorovanie tlaku v pneumatikách

• Meranie tlaku oleja

• Tlaková skúška systému vstrekovania paliva

• Monitorovanie plniaceho tlaku turbodúchadla

• Diagnostika brzdového systému

Digitálne aj mechanické meradlá hrajú dôležitú úlohu v garážach, výrobných zariadeniach a palubných systémoch vozidiel.

---

4.4 Zdravotnícke vybavenie

Zdravotnícke zariadenia vo veľkej miere závisia od presného merania tlaku, aby sa zaistila bezpečnosť pacienta a presné poskytovanie liečby.
Príklady:

• Regulátory kyslíka

• Anestetické prístroje

• Ventilátory

• Monitory krvného tlaku

• Sterilizačné autoklávy

Tieto aplikácie vyžadujú vysokú presnosť, prísnu kalibráciu a spoľahlivý výkon v rôznych podmienkach.

5. Výber pravého tlakomeru

Výber správneho tlakomera je nevyhnutný pre presnosť, bezpečnosť a dlhodobý výkon. Zle zvolené meradlo môže viesť k nesprávnym údajom, poruche zariadenia alebo nebezpečným prevádzkovým podmienkam. Nasledujúce faktory vám pomôžu vybrať ideálny tlakomer pre vašu aplikáciu.

---

5.1 Rozsah tlaku

Výber správneho rozsahu tlaku je jedným z najdôležitejších krokov.

Osvedčené postupy:

• Vyberte meradlo, kde je normálny prevádzkový tlak klesá medzi 25 % a 75 % z celého sortimentu.

• Vyvarujte sa výberu meradla, ktoré bude fungovať blízko svojej maximálnej kapacity, aby ste predišli mechanickej únave.

• Pre pulzujúce alebo rázové zaťaženie zvoľte meradlo s a vyšší tlakový rozsah alebo jeden vybavený a puzdro naplnené kvapalinou na tlmenie vibrácií.

Prečo na tom záleží:

Prevádzka meradla blízko jeho limitu skracuje životnosť, zvyšuje opotrebovanie a znižuje presnosť.

---

5.2 Presnosť

Presnosť meradla určuje, ako blízko je meranie k skutočnému tlaku.

Bežné stupne presnosti:

• ±0,1 % až ±0,25 % — Vysoko presné digitálne alebo laboratórne meradlá

• ±0,5 % až ±1 % — Priemyselné meradlá

• ±2 % až ±3 % — Univerzálne meradlá

Príklady použitia:

• Kalibračné laboratóriá vyžadujú vysoko presné digitálne meradlá alebo testovacie meradlá.

• Všeobecné priemyselné aplikácie často používajú mechanické meradlá s presnosťou ± 1 %.

• HVAC a automobilový priemysel zvyčajne používajú presnosť ±2 % až ±3 %.

Kľúčový poznatok:

Vyššia presnosť zvyčajne znamená vyššie náklady, takže si vyberte na základe potrieb aplikácie – nie viac, ako je potrebné.

---

5.3 Kompatibilita médií

Meraná kvapalina (plyn alebo kvapalina) hrá hlavnú úlohu pri výbere meradla.

K úvahám patrí:

• Korozívne médiá → Použite vnútorné časti z nehrdzavejúcej ocele alebo membránové tesnenia

• Viskózne alebo kontaminované kvapaliny → Zvoľte meracie prístroje s membránou alebo chemickým tesnením

• Kyslíková služba → Meradlo sa musí vyčistiť kvôli použitiu kyslíka

• Vysokoteplotné médiá → Môže vyžadovať chladiace prvky alebo kapilárne systémy

Prečo na tom záleží:

Nesprávna kompatibilita materiálu môže viesť ku korózii, prasknutiu membrány alebo nepresným údajom.

---

5.4 Podmienky prostredia

Okolité prostredie môže výrazne ovplyvniť výkon a životnosť meradla.

Kľúčové faktory životného prostredia:

• teplota: Vysoké alebo nízke teploty ovplyvňujú presnosť; v prípade potreby vyberte meradlá s kompenzáciou teploty.

• Vibrácie: Meradlá plnené kvapalinou znižujú vibrácie ukazovateľa a predlžujú životnosť.

• Vlhkosť alebo chemikálie: Používajte hermeticky uzavreté meradlá alebo meradlá s ochranou IP.

• Vonkajšia expozícia: Vyberte si prevedenie odolné voči UV žiareniu, nehrdzavejúcej ocele alebo poveternostným vplyvom.

Špeciálne situácie:

• Nebezpečné oblasti môžu vyžadovať Certifikované ATEX or skutočne bezpečné meradlá.

• Morské prostredie ťaží z materiálov odolných voči korózii.

---

5.5 Veľkosť meradla a typ pripojenia

Správne dimenzovanie a správne pripojenie zaisťujú jednoduchú viditeľnosť a správnu inštaláciu.

Veľkosť ciferníka:

Typické veľkosti: 1,5", 2", 2,5", 4", 6"

• Väčšie ciferníky ponúkajú lepšiu čitateľnosť, najmä v priemyselnom prostredí.

• Menšie ciferníky sú vhodné do stiesnených priestorov alebo do prenosných zariadení.

Typy pripojenia:

• NPT (National Pipe Thread) — Bežné v priemyselných aplikáciách v USA

• BSP (British Standard Pipe) — Bežné v Európe a Ázii

• Prírubové spoje — Používa sa pre veľké alebo vysokotlakové systémy

Štýly montáže:

• Spodná montáž

• Zadná montáž

• Montáž na panel

Výber správneho pripojenia zaisťuje inštaláciu bez úniku a dlhodobú spoľahlivosť.

---

Výber správneho tlakomera vyžaduje starostlivé zváženie rozsahu tlaku, presnosti, kompatibility médií, podmienok prostredia a fyzického dizajnu. Správny výber zaručuje bezpečnosť, výkon a nákladovú efektívnosť počas celej životnosti meradla.

6. Inštalácia tlakomerov

Správna inštalácia je nevyhnutná na zabezpečenie presných údajov, predĺženie životnosti meradla a zachovanie bezpečnosti systému. Dokonca aj vysokokvalitné meradlá od značiek ako WIKA, Ashcroft alebo Dwyer môžu poskytnúť nespoľahlivé výsledky, ak sú nesprávne nainštalované. Táto časť obsahuje prípravu, návod na inštaláciu krok za krokom a bežné chyby, ktorým sa treba vyhnúť.

---

6.1 Príprava a bezpečnostné opatrenia

Pred inštaláciou tlakomeru je dôležitá správna príprava.

Bezpečnosť na prvom mieste:

• Vždy odtlakujte systém pred inštaláciou.

• Noste vhodné OOP ako sú rukavice, okuliare a ochranný odev.

• Skontrolujte, či je meradlo tlakový rozsah , materiály a veľkosť sú vhodné pre aplikáciu.

• Uistite sa, že procesné médium je kompatibilné s navlhčenými časťami meradla (napr. nehrdzavejúca oceľ, mosadz, tesnenia membrány).

• Skontrolujte všetky závity, adaptéry a armatúry, či nie sú poškodené.

Potrebné nástroje a materiály:

• Kľúče (otvorený alebo nastaviteľný)

• Závitový tmel alebo PTFE páska

• Montážny hardvér (ak používate držiak na panel alebo konzolu)

• Kalibračný certifikát (na testovanie pred použitím, ak je to potrebné)

Správna príprava zabráni úniku, poškodeniu a nesprávnym údajom po inštalácii.

---

6.2 Inštalačná príručka krok za krokom

Pre bezpečnú a efektívnu inštaláciu tlakomeru postupujte podľa týchto krokov.

Krok 1: Overte miesto inštalácie

Vyberte montážny bod, ktorý je viditeľný, prístupný a bez nadmerných vibrácií.

• Pre vibrujúce prostredia (napr. čerpadlá, kompresory) použite a tlmič alebo si vyberte a meradlo naplnené kvapalinou .

• Pre vysokoteplotné vedenia nainštalujte chladiace prvky or kapilárne rúrky .

Krok 2: Správne naneste tmel

Aby ste predišli úniku, použite PTFE pásku alebo závitový tmel.

• Pásku naviňte v smere hodinových ručičiek len na vonkajšie závity.

• Zabráňte tomu, aby sa tesniaca hmota dostala do spojenia meradla, aby ste zabránili upchatiu.

Krok 3: Opatrne namontujte meradlo

Naskrutkujte meradlo do spoja rukou, aby ste zabránili krížovému závitu.

• Použite kľúč na ploché kľúče , nie na kryte meradla.

• Pevne utiahnite, ale vyhnite sa nadmernému utiahnutiu, aby ste predišli poškodeniu závitu alebo puzdra.

Krok 4: Pomaly natlakujte systém

Po inštalácii postupne zavádzajte tlak do systému.

• Sledujte ukazovateľ meradla alebo digitálny displej kvôli stabilite.

• V prípade potreby skontrolujte netesnosti okolo spojovacieho bodu pomocou mydlového testu.

Krok 5: Overte presnosť a stabilitu

Po inštalácii porovnajte namerané hodnoty s referenčným tlakomerom alebo známym zdrojom tlaku.

• Pre kritické aplikácie vykonajte a základná kontrola kalibrácie .

Správna inštalácia zaisťuje dlhodobú spoľahlivosť a presný výkon.

---

6.3 Bežné chyby pri inštalácii, ktorým sa treba vyhnúť

Dokonca aj malé chyby počas inštalácie môžu viesť k nepresným údajom alebo poruche meradla. Vyhnite sa nasledujúcim nástrahám:

1. Prílišné utiahnutie meradla

Nadmerný krútiaci moment môže zdeformovať závity, prasknúť objímku meradla alebo poškodiť vnútorný mechanizmus.

2. Inštalácia meradla v oblastiach s vysokými vibráciami bez ochrany

Pri riešení pulzácií alebo vibrácií vždy používajte tlmiče, tlmiče alebo meradlá naplnené kvapalinou.

3. Vystavenie meradla nadmernému teplu

Vysokoteplotné procesné linky môžu zničiť vnútorné časti meradla. Použite chladiace adaptéry alebo sifóny.

4. Používanie nesprávnych tmelov

Chemické tmely, ktoré nie sú určené pre médiá, môžu spôsobiť kontamináciu alebo blokovať snímací prvok.

5. Montáž meradla v nesprávnej orientácii

Meradlá musia byť inštalované zvislo, pokiaľ nie je špecificky navrhnuté inak.

6. Ignorovanie požiadaviek na kompatibilitu

Nekompatibilita médií môže viesť ku korózii, prasknutiu membrány a náhlemu zlyhaniu meradla.

7. Inštalácia manometra bez zariadení na uvoľnenie tlaku

Vo vysokotlakových systémoch by mali byť nainštalované poistné ventily, ktoré chránia meradlo pred náhlymi výkyvmi.

7. Kalibrácia tlakomerov

Kalibrácia je nevyhnutná na to, aby sa zabezpečilo, že tlakomer meria presne počas celej svojej životnosti. V priebehu času mechanické opotrebovanie, zmeny teploty, vibrácie a faktory prostredia spôsobujú odchýlku meradiel od pôvodnej presnosti. Pravidelná kalibrácia zaručuje spoľahlivý výkon, bezpečnosť a súlad s priemyselnými normami.

---

7.1 Prečo je kalibrácia dôležitá

Kalibrácia overí a nastaví hodnotu tlakomeru tak, aby zodpovedala známemu, certifikovanému štandardu tlaku. Zabezpečuje presnosť a spoľahlivosť prístroja.

Hlavné dôvody kalibrácie:

• Zabezpečenie presnosti: Zabraňuje chybným údajom, ktoré môžu viesť k poškodeniu zariadenia alebo nebezpečným úrovniam tlaku.

• Súlad s predpismi: Priemyselné odvetvia ako ropa a plyn, farmaceutický priemysel a chemické spracovanie vyžadujú zdokumentované kalibračné postupy.

• Bezpečnosť: Nesprávne namerané hodnoty tlaku môžu spôsobiť zlyhanie systému, úniky alebo výbuchy.

• Efektivita procesu: Správna kalibrácia udržuje konzistentný výkon a znižuje prestoje.

• Kontrola kvality: Kritické v presných prostrediach, ako je laboratórne testovanie, lekárske zariadenia alebo výroba.

Ak meradlo nie je pravidelne kalibrované, aj malý posun môže ohroziť prevádzku a bezpečnosť.

---

7.2 Metódy kalibrácie

Kalibrácia tlakomeru zvyčajne používa vysoko presné, sledovateľné referenčné prístroje. Dva z najpoužívanejších kalibračných nástrojov sú tester mŕtvej váhy a komparátor tlaku .

---

7.2.1 Tester mŕtvej váhy

The tester mŕtvej váhy sa považuje za najpresnejšiu metódu kalibrácie tlakomerov a často sa používa ako primárny štandard.

Ako to funguje:

• Známe závažia (závažia) sú umiestnené na pieste.

• Závažia vytvárajú presný tlak úmerný sile/ploche.

• Generovaný tlak sa aplikuje na skúšaný manometer.

• Hodnota tlakomeru sa porovná so známym referenčným tlakom.

Výhody:

• Extrémne vysoká presnosť (±0,015% alebo lepšia)

• Široko používaný na laboratórnu a vysoko presnú kalibráciu

• Poskytuje stabilnú, opakovateľnú referenčnú hodnotu tlaku

Ideálne pre:

• Kalibračné laboratóriá

• Vysoko presné priemyselné aplikácie

• Výrobcovia meradiel

---

7.2.2 Porovnávač tlaku

A komparátor tlaku je vhodnejší pre terénnu a dielenskú kalibráciu.

Ako to funguje:

• Komparátor natlakuje uzavretý systém obsahujúci testovací manometer aj vysoko presný referenčný manometer (často digitálny tlakomer alebo tlakový kalibrátor).

• Hodnoty sa porovnávajú v niekoľkých tlakových bodoch.

Výhody:

• Rýchlejšie a jednoduchšie ako tester mŕtvej váhy

• Vhodné na kalibráciu na mieste

• Kompatibilné so širokou škálou meradiel

Ideálne pre:

• Priemyselné zariadenia

• Oddelenia údržby

• Spoločnosti pre HVAC a mechanické služby

---

7.3 Frekvencia kalibrácie

Odporúčaný interval kalibrácie závisí od niekoľkých faktorov vrátane aplikácie, priemyselných noriem a podmienok používania meradiel.

Všeobecné pokyny:

• Typické priemyselné použitie: Kalibrovať ročne

• Vysokovibračné alebo pulzujúce systémy: Každý 3–6 mesiacov

• Kritické aplikácie (lekárske, letecké, chemické): Každý 3 mesiace alebo podľa regulačných požiadaviek

• Nové meradlá: Pred prvým použitím overte kalibráciu

• Po akomkoľvek mechanickom náraze: Kalibrovať immediately

Faktory ovplyvňujúce interval kalibrácie:

• Podmienky prostredia (teplota, vibrácie, vlhkosť)

• Prevádzkový tlak vo vzťahu k rozsahu tlakomeru

• Frekvencia tlakových cyklov

• Korozívnosť médií

• Kvalita meradiel a špecifikácie výrobcu

Osvedčený postup:

Uchovávajte kalibračný protokol zobrazujúci dátumy, výsledky, úpravy a podrobnosti o technike, aby ste mohli sledovať výkon merača v priebehu času.

---

Pravidelná kalibrácia je nevyhnutná na zachovanie presnosti, zaistenie bezpečnosti a predĺženie životnosti vašich tlakomerov. Či už používate laboratórne štandardné metódy, ako sú testery mŕtvej hmotnosti alebo praktické nástroje v teréne, ako sú komparátory tlaku, vytvorenie štruktúrovaného kalibračného programu zaisťuje spoľahlivé a konzistentné meranie tlaku.

8. Údržba tlakomerov

Správna údržba zaručuje, že tlakomery zostanú presné, bezpečné a spoľahlivé počas celej životnosti. Aj tie najkvalitnejšie meradlá od značiek ako WIKA, Ashcroft, Dwyer, Winters alebo Weiss sa môžu znehodnotiť, ak nie sú riadne kontrolované a udržiavané. Táto časť sa zaoberá rutinnou kontrolou, čistením a riešením bežných problémov.

---

8.1 Pravidelná kontrola

Rutinná kontrola je nevyhnutná na identifikáciu skorých príznakov opotrebovania, poškodenia alebo poruchy.

Kontrolný zoznam:

• Skontrolujte správanie ukazovateľa:
  Zabezpečte, aby sa po odtlakovaní vrátila na nulu a pohybovala sa hladko bez prilepenia.

• Skontrolujte ciferník a šošovku:
  Hľadajte kondenzáciu, praskliny, zmenu farby alebo uvoľnené ciferníky.

• Skontrolujte bourdonovu trubicu alebo membránu (ak je viditeľná):
  Známky deformácie naznačujú pretlak alebo poškodenie pulzáciou.

• Skontrolujte skriňu na koróziu alebo netesnosti:
  Zvlášť dôležité v chemickom, vonkajšom alebo morskom prostredí.

• Skontrolujte tlakové pripojenia:
  Zabezpečte, aby nedochádzalo k netesnostiam, strhnutým závitom alebo uvoľneným armatúram.

• Hľadajte vibrácie alebo pulzácie:
  Opakovaný pohyb môže spôsobiť chvenie ukazovateľa, stratu presnosti a únavu.

Odporúčaná frekvencia kontrol:

• Priemyselné aplikácie: Mesačne

• Vysoko presné alebo nebezpečné aplikácie: Týždenne

• Všeobecné/HVAC/automobilový: Každý 3–6 months

---

8.2 Postupy čistenia

Kontaminanty ako špina, olej, vlhkosť alebo zvyšky chemikálií môžu ovplyvniť výkon meradla. Správne čistenie udržuje meradlá správne fungovanie a predlžuje ich životnosť.

Kroky čistenia:

1. Čistenie vonkajšieho povrchu

• Utrite kryt meradla a šošovku mäkkou handričkou.

• Používajte jemné mydlo alebo čistiace prostriedky na báze alkoholu – vyhýbajte sa abrazívnym chemikáliám.

2. Čistenie pripojovacieho portu

• Odstráňte nečistoty alebo nánosy z procesného pripojenia.

• Lepkavé alebo viskózne médiá prepláchnite kompatibilnou čistiacou kvapalinou.

• Nikdy nepoužívajte ostré nástroje, ktoré môžu poškriabať alebo zdeformovať spoj.

3. Vnútorné čistenie (ak je to možné)

• Vykonáva sa iba na meradlách navrhnutých pre prevádzkyschopnosť alebo s odnímateľnými membránami.

• Do not otvorené zapečatené alebo kvapalinou naplnené meradlá, pretože to ruší väčšinu záruk.

4. S meradlami naplnenými kvapalinou zaobchádzajte opatrne

• Ak sa plniaca kvapalina (zvyčajne glycerín alebo silikón) zakalí alebo uniká, možno bude potrebné doplniť alebo vymeniť meradlo.

Bezpečnosť čistenia:

• Vždy depressurize the system before starting.

• Potvrďte chemickú kompatibilitu čistiacich prostriedkov s meracími materiálmi.

---

8.3 Riešenie bežných problémov

Tlakomery môžu mať celý rad prevádzkových problémov. Nižšie sú uvedené bežné príznaky, ich pravdepodobné príčiny a odporúčané riešenia.

---

Problém 1: Odčítanie meradla je nepresné

Možné príčiny:

• Kalibračný drift

• Mechanické poškodenie (únava bourdonovej trubice, opotrebovanie membrány)

• Vystavenie extrémnym teplotám

• Vibrácie alebo pulzácie

• Pretlakové udalosti

Riešenia:

• Kalibrovať the gauge

• Nainštalujte tlmič alebo obmedzovač

• Vymeňte poškodené vnútorné časti

• Použite manometer s vyšším rozsahom tlaku

• Premiestnite alebo izolujte meradlo od zdrojov tepla

---

Vydanie 2: Ukazovateľ sa drží alebo váha

Možné príčiny:

• Vnútorná korózia

• Nečistoty alebo nečistoty

• Poškodenie vibráciami

• Ohnutý ukazovateľ alebo poškodený pohyb

Riešenia:

• Vyčistite alebo vymeňte meradlo

• Použite meradlo naplnené kvapalinou

• Pridajte tlmenie vibrácií

• Vymeňte ohnutý ukazovateľ alebo vnútorný mechanizmus

---

Problém 3: Zahmlievanie alebo vlhkosť vo vnútri šošovky

Možné príčiny:

• Vniknutie vlhkosti do vlhkého prostredia

• Zlyhané tesnenie puzdra

• Rýchle kolísanie teploty

Riešenia:

• Používajte hermeticky uzavreté meradlá alebo meradlá s ochranou IP

• Nainštalujte meradlo s odvetrávaným alebo kvapalinou naplneným puzdrom

• Vymeňte alebo opravte chybné tesnenia

---

Vydanie 4: Ukazovateľ sa nevráti na nulu

Možné príčiny:

• Trvalá deformácia bourdonovej trubice

• Poškodenie pretlakom

• Mechanické opotrebovanie

Riešenia:

• Vymeňte meradlo (väčšina porúch s nulovou návratnosťou je nezvratná)

• Upgradujte na tlakomer určený pre vyšší tlak alebo pulzáciu

---

Vydanie 5: Ukazovateľ vibruje alebo chveje

Možné príčiny:

• Pulzujúci tlak (bežný v blízkosti čerpadiel a kompresorov)

• Mechanické vibrácie v systéme

Riešenia:

• Nainštalujte tlmiaci alebo ihlový ventil

• Použite meradlo naplnené kvapalinou

• Pridajte držiaky na izoláciu vibrácií

---

Správna údržba zaručuje, že tlakomery zostanú presné, bezpečné a majú dlhú životnosť. Dodržiavaním konzistentného plánu kontrol, vykonávaním rutinného čistenia a včasným odstraňovaním problémov môžu operátori výrazne skrátiť prestoje, predĺžiť životnosť meradla a udržiavať optimálnu kontrolu tlaku v akejkoľvek aplikácii.

9. Záver

9.1 Rekapitulácia kľúčových bodov

Tlakomery sú nepostrádateľným nástrojom v priemyselných, komerčných a vedeckých aplikáciách. Od jednoduchých mechanických Bourdonových trubicových meračov až po pokročilé inteligentné zariadenia s podporou internetu vecí poskytujú kritické informácie o tlaku, bezpečnosti a výkone systému. V tejto príručke sme preskúmali:

• Typy tlakomerov: Mechanické (Bourdonova trubica, membrána, vlnovec), elektronické (prevodníky, vysielače, digitálne) a špeciálne meradlá (diferenciálne, absolútne, vákuové).

• Pracovné princípy: Ako mechanická deformácia a elektronické snímanie premieňajú tlak na čitateľné signály.

• Aplikácie: Priemyselné procesy, systémy HVAC, automobilový priemysel, zdravotnícke zariadenia a úprava vody.

• Kritériá výberu: Rozsah tlaku, presnosť, kompatibilita médií, podmienky prostredia, veľkosť a typ pripojenia.

• Inštalácia, kalibrácia a údržba: Osvedčené postupy na zabezpečenie spoľahlivosti, dlhej životnosti a súladu s bezpečnostnými normami.

• Najlepšie značky a inovácie: Poprední výrobcovia (WIKA, Ashcroft, Dwyer, Weiss, Winters, Fluke, Omega, Budenberg, Honeywell, Baumer) a špičkové technológie, ako sú bezdrôtové senzory, senzory s podporou internetu vecí a MEMS.

Pochopením týchto kľúčových aspektov môžu inžinieri, technici a operátori zabezpečiť presné merania, bezpečnejšie operácie a optimalizovaný výkon systému.

---

9.2 Budúcnosť merania tlaku

Budúcnosť merania tlaku sa rýchlo vyvíja, poháňaná inováciami v senzorová technológia, bezdrôtová komunikácia a prediktívna údržba . Inteligentné a pripojené tlakomery sa stanú štandardom, poskytujú prehľad v reálnom čase, znižujú náklady na údržbu a zlepšujú prevádzkovú efektivitu.

Ako priemysel prijíma IoT konektivita, cloudová analytika a samokalibračné senzory Úloha tlakomerov sa rozšíri nad rámec jednoduchého merania a stane sa neoddeliteľnou súčasťou inteligentné, automatizované systémy .

Vďaka informovanosti o najnovších technológiách a osvedčených postupoch pri výbere, inštalácii, kalibrácii a údržbe tlakomerov môžu firmy zabezpečiť, aby ich systémy merania tlaku zostali presné, spoľahlivé a pripravené na budúcnosť.
