Zrážanie tlaku a signálu: Pracovné tajomstvo meradiel elektrického kontaktného tlaku！

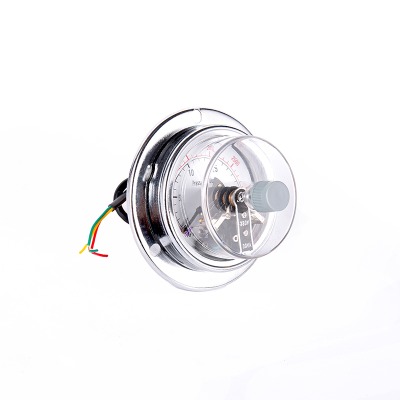

Elektrický kontaktný tlakomer je prístroj, ktorý môže automaticky odosielať signály alebo riadiace obvody, keď tlak dosiahne nastavenú hodnotu. Jeho „tajné“ spočíva hlavne v dômyselnej kombinácii štrukturálneho dizajnu a pracovného princípu nasledovne:

I. Štruktúra a princípy
· Sekcia merania: Podobne ako v prípade bežných tlakových meradiel, sníma tlak cez pružinovú trubicu (alebo membrána, vlnovce), čo spôsobuje, že ukazovateľ sa otáča a zobrazuje hodnotu tlaku v reálnom čase.

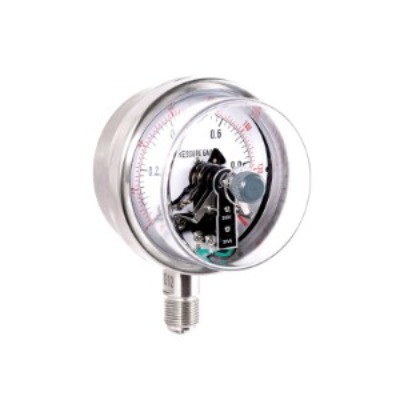

· Elektrické kontaktné zariadenie: Na číselníku, okrem ukazovateľa indikátora, sú dva (alebo viac) nastaviteľné „kontaktné ukazovatele“ (horná hranica, dolná hranica) a ukazovateľ aj kontakt majú pripojenia k kontaktom počítača.
· Pracovná logika: Keď ukazovateľ indikátora kontaktuje určitý ukazovateľ kontaktov v dôsledku zmien tlaku, kontakt sa stáva vodivým, spustí externý obvod (napríklad alarmy, štart/zastavenie pumpy atď.): Ak je tlak mimo rozsahu nastaveného rozsahu, kontakt sa otvára a obvod resetuje.

II. Kľúčové „Secret“: Presné ovládanie a flexibilná aplikácia
Sada a.freedom
Horné a spodné limitné pripojené body majú funkcie manuálneho nastavenia a môžu byť nastavené podľa skutočných potrieb na definovanie rozsahu tlaku (napríklad „čerpadlo začína, keď je tlak nižší ako 0,2 MPa a zastaví sa, keď je vyšší ako 0,5 MPa“), čo je vhodné pre rôzne scenáre.

B. koordinovaný riadiaci systém
Bez potreby manuálneho zásahu môžu byť relé a stykače priamo ovládané prostredníctvom zapnutia kontaktov, aby sa dosiahli automatické štartovacie zastavenie zariadenia (napríklad pretlakový alarm pre tlakové nádoby a udržiavanie tlaku potrubia)

C.Duálna funkcia
Dokáže nielen vykazovať tlak v reálnom čase, ako je obyčajný tlakomerný rozchod, ale tiež pôsobí ako riadiaci prvok, čo zjednodušuje návrhy systému a úspory nákladov.

III. Poznámky k použitiu
· Vyhnite sa častým vypnutiu kontaktov (ktoré sú náchylné na opotrebenie) a je potrebné primerane nastaviť rozsah tlaku a znížiť počet operácií.
· Kontaktná kapacita je obmedzená: Pri regulácii vysoko výkonného zariadenia sa musí použiť stykač v spojení.
· Pravidelne čistite kontakty, aby sa zabránilo oxidácii, ktorá spôsobuje slabý kontakt a ovplyvňuje spoľahlivosť.


Stručne povedané, „tajomstvo“ elektrického kontaktu tlakomer leží v plynule integrácii merania tlaku s elektrickým reguláciou, dosahuje automatizované riadenie tlaku prostredníctvom jednoduchej štruktúry a široko sa používa pri prívode vody, chemickom inžinierstve, strojových zariadeniach a iných poliach.
