Poznáte model, štruktúru a materiál priemyselného zariadenia odolného voči nárazom?

Nárazuvzdorný tlakomer

V zložitom prostredí priemyselnej výroby stabilita merania tlaku priamo ovplyvňuje bezpečnosť zariadení a efektivitu výroby. Obyčajný tlakomery sú náchylné na trasenie ukazovateľa, nepresné údaje a dokonca aj poškodenie mechanizmu v prostredí s vibráciami alebo impulzmi. Naproti tomu tlakomery odolné voči otrasom sa vďaka svojmu jedinečnému dizajnu stali „povinnou“ výbavou v podmienkach vibrácií. Tento článok vykoná hĺbkovú analýzu z troch dimenzií: model, štruktúra a materiál, aby vám pomohol urobiť presný výber a aplikácie.

Model

Model tlakomeru odolného voči nárazom zvyčajne obsahuje základné informácie, ako je rozsah merania, konštrukčný tvar a spôsob inštalácie. Vezmime si ako príklad mainstreamovú sériu YN:
·YN-60: Y znamená tlakomer, N znamená odolnosť proti otrasom, 60 predstavuje priemer ciferníka (v mm). Bez prípony sa predpokladá, že ide o radiálne bezokrajovú inštaláciu, vhodnú pre malé a stredne veľké zariadenia (ako sú vzduchové kompresory, hydraulické čerpadlá)

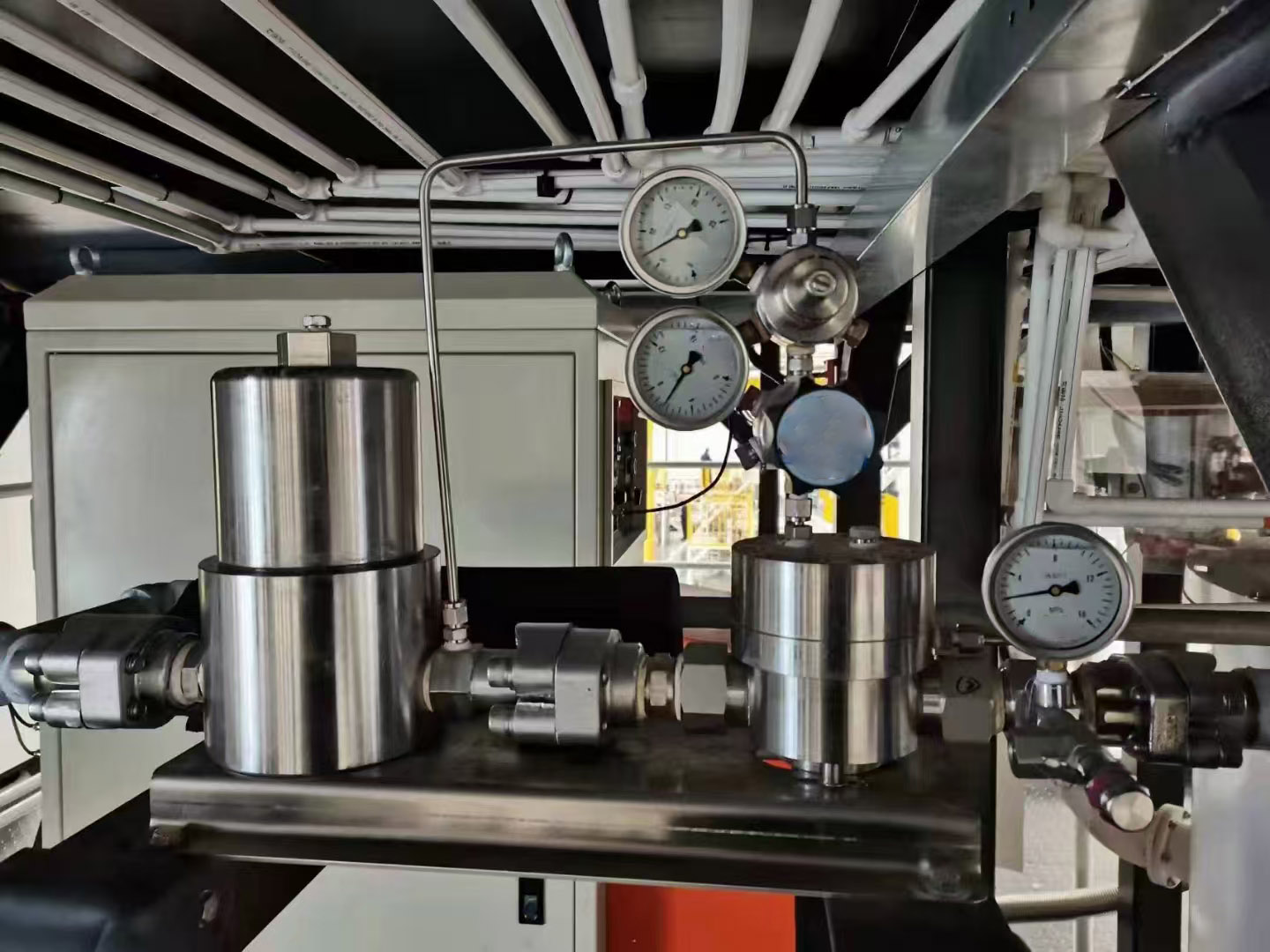

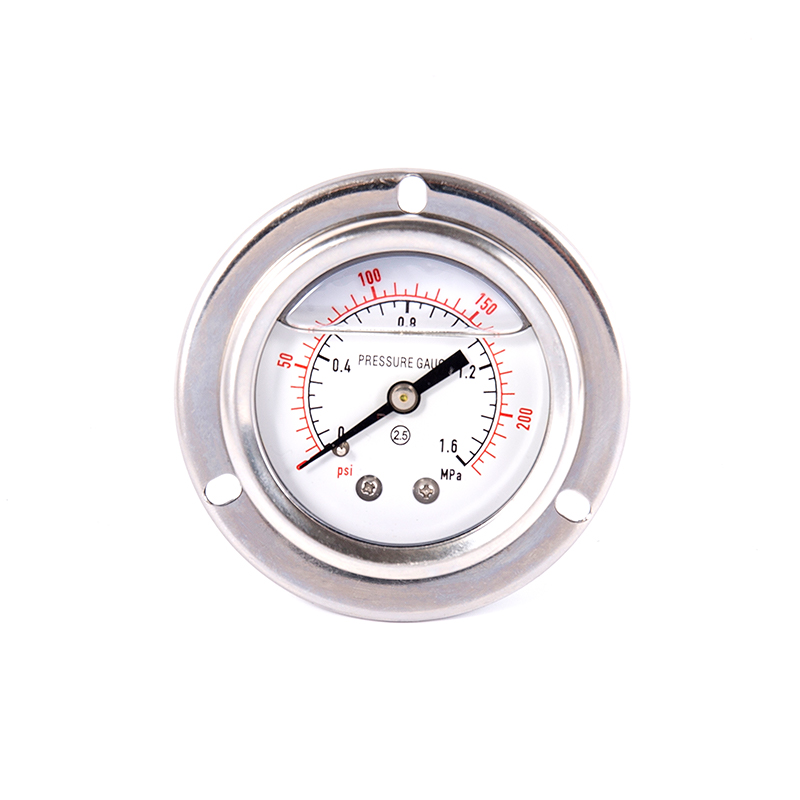

·YN-100ZQ: „ZQ“ označuje axiálnu montáž na hrane, ktorá je vhodná na zabudovanie do panelu rozvádzača, aby sa zabránilo prenosu vibrácií. Bežne sa používa v scenároch so silnými vibráciami, ako sú lodné strojovne a banské stroje.
Princíp výberu: Na základe intenzity vibrácií (napríklad, ak vibrácie zariadenia presiahnu 3,5 m/s, je potrebné zvoliť typ odolný voči nárazom), charakteristík média (napríklad korózne prostredie vyžaduje nerezový materiál) a inštalačného priestoru sa robí komplexný výber.

Konštrukčný dizajn

Stabilita tlakomeru odolného voči nárazom vychádza z troch základných dizajnov:
Dvojitý systém tlmenia
· Fyzická vyrovnávacia pamäť: Puzdro hodiniek je naplnené vysokoviskóznym silikónovým olejom alebo glycerínom (v súlade s normami ISO VG 1000), ktorý absorbuje viac ako 80 % mechanickej vibračnej energie a znižuje amplitúdu pohybu ukazovateľa o 80 %.
· Dizajn tesnenia: Pre axiálny typ s montážou na okraj (ako je YN-100ZQ) sa na izoláciu tlmiacej kvapaliny a polohovacích kolíkov používa dvojvrstvové sklo, ktoré bráni úniku oleja ovplyvňovať presnosť.

Optimalizácia dynamickej odozvy: Pri aplikáciách s pulzujúcim tlakom, ako sú kompresory a čerpadlá, to tlakomer odolný voči nárazom dosahuje predĺžením dráhy pohybu ukazovateľa (napríklad použitím špirálovej pružiny), premenou okamžitých tlakových výkyvov na postupné zmeny, čím sa zabezpečí dlhodobá stabilita s presnosťou ±1,6 %.

Vyberte podľa materiálu
Materiál priamo určuje koróznu odolnosť, teplotnú odolnosť a životnosť tlakomeru.
Puzdro a konektor:
· Nerezová oceľ: Odolné voči kyslej a alkalickej korózii, vhodné pre chemický a farmaceutický priemysel. Môže fungovať stabilne v scenároch s vysokým dopytom, ako je jadrová energia a spracovanie potravín.
· Zliatina medi: Nízke náklady, jednoduché spracovanie, bežne používané v hydraulických systémoch bez silných korozívnych účinkov. Malo by sa však zabrániť tomu, aby prišiel do kontaktu s amoniakovým médiom (pretože je náchylný na koróziu pod napätím).

Pružinová trubica a pohyb:
· Fosforový bronz: Má dobrú elasticitu a je odolný voči únave. Je vhodný pre vysokoteplotné (od -10 ℃ do 60 ℃) prostredia, ako sú bežné priemyselné zariadenia.
· Nehrdzavejúca oceľ: Odoláva deformácii aj pri vysokých teplotách (-40 ℃ až 200 ℃), vhodná pre parovody a vysokoteplotné reakčné nádoby.

Tlmiaca kvapalina a tesnenia:
·Silikónový olej: Má širokú teplotnú toleranciu - nestuhne pri -40 ℃ a neodparuje sa pri 200 ℃. Je preferovanou voľbou pre vysokoteplotné aplikácie (ako je hydraulický systém vstrekovacích lisov).
· Tesnenia z nitrilovej gumy: Odolné voči oleju, ale nie voči rozpúšťadlám. Fluórové gumové tesnenia odolajú silným korozívnym médiám, sú však drahšie.

Aplikačné scenáre a návrhy na výber
Scenáre, kde je povinný tlakomer odolný voči zemetraseniu
· Silné vibračné prostredie: Lodná strojovňa (zrýchlenie vibrácií väčšie ako 5 m/s²), banské drviče, vybrané modely axiálnej inštalácie.
Pulzujúce tlakové médium: Výstup piestového kompresora (pulzácia do 0,2 MPa), hydraulický systém vstrekovacieho stroja (frekvencia nárazov 30-50 Hz). Prednostne voľte konštrukcie s nárazníkovými skrutkami.

Kľúčové parametre pre výber
·Rozsah: Pokrýva 1,5-násobok pracovného tlaku (napríklad pre pracovné podmienky 10 MPa zvoľte 0 - 16 MPa). Vyhýbanie sa dlhodobej prevádzke v plnom rozsahu, aby sa zabránilo únave pružinovej rúrky.
·Pripojenie: Vyberte vhodný závit podľa zariadenia (napríklad G1/2, M20*1,5). Pre korozívne médiá použite konektory z nehrdzavejúcej ocele 316L.

Údržba a inštalácia: Predĺžená životnosť
· Inštalačná špecifikácia: Inštalujte vertikálne a zabezpečte, aby bola tlmiaca kvapalina rovnomerne rozložená. Uhol sklonu by mal byť ≤ 30°; pre hlavné zdroje vibrácií by sa v prípade potreby mala pridať tlmiaca trubica.
·Pravidelná údržba: Kalibrujte raz za 24 mesiacov. V prostredí s vysokou teplotou (nad 80 °C) kontrolujte stav silikónového oleja každých 12 mesiacov. Ak sa olej zakalí alebo vytečie, treba ho okamžite vymeniť.
· Manipulácia v extrémnom prostredí: -20 ℃ a menej: Teplomery naplnené olejom a glycerínom sú zakázané. K dispozícii je alternatívny typ nízkoteplotného silikónového oleja. Vo vysoko korozívnych prostrediach je potrebné pravidelne kontrolovať neporušenosť pasivačnej vrstvy povrchu nehrdzavejúcej ocele.

Výber a použitie tlakomerov odolných voči nárazom zahŕňa kombináciu technológie a skúseností. Od základných priemyselných aplikácií YN-60 až po zložité pracovné podmienky YN-150ZQ, od hospodárnosti zliatin medi po vysokú odolnosť nehrdzavejúcej ocele 316L proti korózii, každý detail odráža remeselnú zručnosť priemyselného dizajnu. Vyberte si špeciálne tlakomery Wuxi, aby ste zaistili bezpečnosť vašej priemyselnej výroby.
