Alarmový systém monitorovania plynu je navrhnutý pre optimálnu bezpečnosť a použiteľnosť. Je vybavený užívateľsky prívetivým rozhraním so zvukovými aj vizuálnymi výstrahami, ktoré zabezpečuje okamžité povedomie o potenciálnych únikoch plynu. Obrazovka LCD matice LCD s vysokým rozlíšením 128 x 64 zobrazuje kritické informácie jasne. Zariadenie približne 1,5 kg je vyrobené z odolného materiálu hliníka, ktorý poskytuje vlastnosti odolné voči výbuchu a protikorózne. Jeho kompaktné rozmery (200 × 160 × 80 mm) umožňujú ľahkú inštaláciu v rôznych nastaveniach. Tento systém je nevyhnutný pre priemyselné zariadenia, laboratóriá a obytné budovy, podporujú bezpečnosť a dodržiavanie predpisov neustálym monitorovaním hladín plynu.
Technické parametre produktu a funkčné charakteristiky
1. Dodávka sily: DC24V
2.Output: Štandardný výstup signálu 4 ~ 20MA /485 Komunikačný výstup
3.Range: 0 ~ 100%lel (horúci plyn); 0 ~ 1 000 ppm (toxický plyn); 0 ~ 30%obj. (Kyslík)
4. S nezávislým rozhraním aktívneho výstupu zvuku a ľahkého alarmu
5.128*64 LCD obrazovky s vysokým počtom polí, jedinečný veľký dizajn znakov, čisté čísla
6. Dva alarmové hodnoty sú navrhnuté tak, aby uľahčovali samostatné riadenie včasného varovania a alarmu
7. Infračervená funkcia diaľkového ovládača, pohodlná diaľková prevádzka
8. Hodnota displeja a 4 ~ 20 mA môžu byť kalibrované na mieste, čo je vhodné upraviť a zlepšiť presnosť prístroja
9.dimenzie: 200 × 160 × 80 mm (L × W × H)
10. Materiál: Hliník s výbuchom, odolný voči výbuchu a proti korózii
11. Váha: ≈ 1,5 kg (čistá hmotnosť prístroja)
12. Značka odolná voči explózii: ex d iic t6 gb
Štruktúra tvaru a terminál

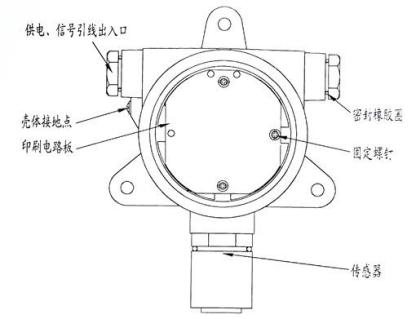

Schéma štruktúry obrysu je znázornená na obrázku 3:

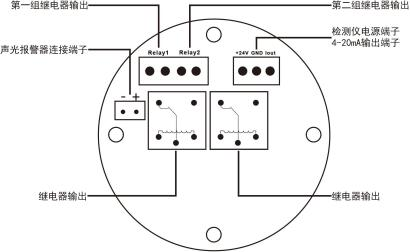

Obrázok 4 zobrazuje opis terminálového bloku detekcie detekcie plynu:
