V každodennej práci sa takéto situácie často vyskytujú, keď používatelia skutočne potrebujú tlakové meradlá membrány, ale v zmluvách alebo počas telefonických rozhovorov sa uvádzajú meradlá tlagy membrány. Dôvodom je to, že tieto dva typy tlakových meradiel majú rovnaký vzhľad. Teraz poďme stručne uviesť hlavné rozdiely medzi týmito dvoma typmi meradiel.

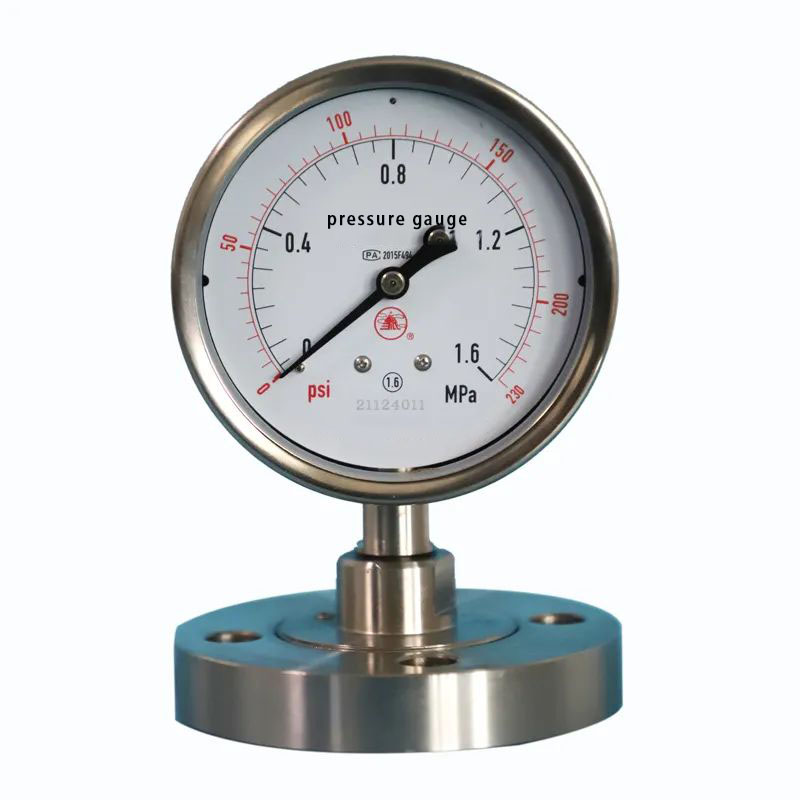

Pracovný princíp tlakového rozchodu membrány
Keď tlak membrány membrány meria tlak, namerané pracovné médium priamo pôsobí na izolačnú membránu. Membrána prechádza deformáciou smerom nahor. Tlak stredného sa prenáša do pružinovej trubice cez náplňovú kvapalinu vo vnútri pružinovej trubice, čo spôsobuje, že koniec pružinovej trubice podstúpi elastickú deformáciu. S pomocou mechanizmu spojenia je prevodový hriadeľ mechanizmu poháňaný otáčaním, čím spôsobuje, že ukazovateľ označuje nameranú hodnotu tlaku na stupnici.

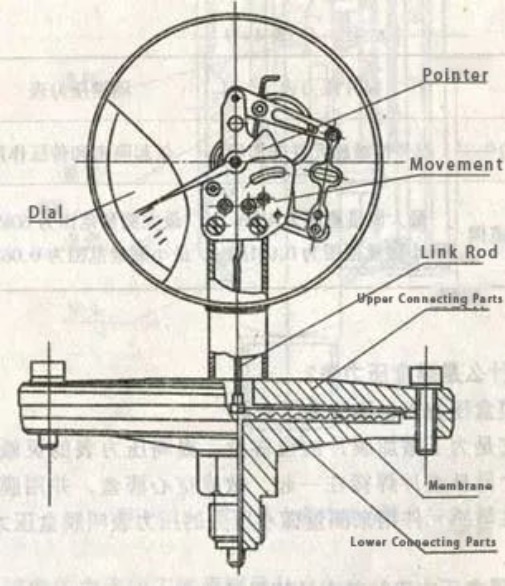

Pracovný princíp meradla s nízkym tlakom
Pod vplyvom tlaku namerané pracovné médium priamo pôsobí na elastickú membránu. Membrána prechádza elastickou deformáciou smerom nahor (na meranie pozitívneho tlaku) alebo smerom nadol (na meranie záporného tlaku). Prostredníctvom mechanizmu spojovacej tyče pripevneného v strede membrány poháňa hriadeľ mechanizmu, aby sa otáčal, a tým spôsobil, že ukazovateľ označuje nameranú hodnotu tlaku na stupnici.
Hlavné rozdiely medzi týmito dvoma typmi tlakových meradiel sú:
(1) Rôzne elastické prvky:
Elastický prvok tlakového meradla membrány je pružinová trubica, zatiaľ čo membrána slúži iba ako oddeľovač. Elastický prvok nízkotlakového membrána je vlnitá membrána. Nameraný tlak pôsobí na membránu, čo spôsobuje, že podstúpi elastickú deformáciu smerom nahor (alebo smerom nadol). Hodnota tlaku je indikovaná prostredníctvom mechanizmu prepojenia privareného k bránii.
(2) Rôzne známky presnosti:
Membrátový tlakomer má zvyčajne triedu presnosti 1,6; zatiaľ čo nízkotlakový membrána má triedu presnosti 2,5.
(3) Rôzne rozsahy merania:
Rozsah merania merania membrány tlaku:
| Rozsah (MPA) | 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0,6 0 ~ 1 0 ~ 1,6 0 ~ 2,5 0 ~ 4 0 ~ 6 0 ~ 10 0 ~ 16 0 ~ 25 0 ~ 40 |
Rozsah merania merania nízkotlakovej membrány:
| Rozsah (KPA) | Záporný tlak: -60 ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0 -6 ~ 0 -4 ~ 0 -2,5 ~ 0 -1,6 ~ 0 |
| Rozsah (MPA) | Vákuum: -0,1 ~ 0 |
(4) Rôzne teplotné rozsahy na použitie:
Membrána tlakové meradlá Môže byť navrhnutý s chladičom alebo hadicovými štruktúrami a používajú sa na meranie vysokoteplotných prostredí. Nízkotlakové membránové meradlá však kvôli ich mechanizmu prenosu prepojenia nemôžu používať chladiace zariadenia.
Záver:
Pri meraní tlaku všeobecne čistých plynov, vody alebo ropných kvapalín sa môžu zvoliť tlakové meradlá z nehrdzavejúcej ocele. Ak má však namerané médium silnú korozivitu (ako je kyselina chlorovodíková, plynný chlór, oxid železa), vysoká viskozita (ako je latex), je náchylná na kryštalizáciu (ako je slaná voda), náchylná k tuhosti (ako je horúca asfalt) alebo obsahuje pevnú suspendovanú hmotu), potom nie je náchylný k tuhosti (ako je horúca asfalt). Dokonca aj 316L trubica z nehrdzavejúcej ocele bude korodovaná kyselinou chlorovodíkovou. Pozastavená hmota alebo nečistoty v asfalte a odpadovej vode rýchlo zablokujú tlakové otvory tlaku tlaku, čo spôsobí, že prístroj stratí svoju funkčnosť.
Preto za týchto podmienok sú tieto dva typy nekontaktných tlakových meradiel veľmi vhodné. Môžete si vybrať rôzne membránové materiály rezistentné na koróziu podľa rôznych silných korozívnych médií, aby ste dosiahli účel prevencie korózie. Vzhľadom na prítomnosť membrány membrány môže zabrániť silnej korozívnej, vysokej viskozity, ľahko kryštalizovať a ľahko upevňovať médiá z tečenia do tlakového usmerňujúceho otvoru, čím sa zabezpečí, že prístroj môže fungovať normálne. Preto na základe skutočného pracovného tlaku, návykových návykov podniku, vyberte vhodný typ tlaku v membráne alebo membránového tlaku. “
