Rozmer diaľkového tlaku: Komplexná analýza scenárov aplikácií a sprievodca vedeckým výberom

I. Rozsah aplikácie meradiel diaľkového tlaku

Priemyselná automatizácia: V procesoch priemyselnej výroby, ako je chemické inžinierstvo, ropa a energia, sa používa na monitorovanie a reguláciu tlaku vo vnútri potrubí a kontajnerov v reálnom čase, aby sa dosiahla automatizovaná výroba a optimalizovala operácie.
· Systém úpravy vody: V systéme zásobovania vodou a drenážom a úpravy odpadových vôd môže monitorovať tlak na výstupe z čerpadla, hladina vody vo vodnej veži atď., Aby sa zabezpečila normálna prevádzka systému a dosiahla automatické doplnenie vody a kontrolu prívodu vody.
· HVAC (vykurovanie, vetranie a klimatizácia): Používa sa na monitorovanie tlaku chladenej vody a chladiacej vody v klimatizačnom systéme, ako aj tlaku pary kotla atď., Aby sa zabezpečila bezpečná a stabilná prevádzka systému a dosiahla reguláciu úspory energie.
· Hydraulické a pneumatické systémy: V rôznych hydraulických staniciach a pneumatických zariadeniach presné meranie a diaľkový prenos tlakových signálov uľahčujú nastavenie tlaku systému a diagnostiku porúch.

II. Výber meradiel diaľkového tlaku
1, rozsah a presnosť
· Rozsah: Vyberte 1,5 až 2 -násobok skutočného maximálneho tlaku (napríklad ak je maximálny tlak 10 MPa, vyberte rozsah 15 až 20 MPa).
· Presnosť: Na všeobecné priemyselné aplikácie sa používa 1.0 stupňa. Pre aplikácie s vyššími požiadavkami na presnosť by sa malo vybrať 0,5 stupňa (napríklad vo farmaceutických a presných výrobných odvetviach).
2, typ výstupu signálu
· Analógový signál: 4-20MA (vysoká anti-interferenčná schopnosť, vhodná na prenos na dlhé vzdialenosti), 0-10V (pre krátke vzdialenosti).
· Digitálne signály: RS485 (protokol MODBUS), HART Protokol (kompatibilný s analógovými signálmi a digitálnou komunikáciou).
3, stredná kompatibilita
· Bežné médium: (voda, vzduch) 304/316 Bráče z nehrdzavejúcej ocele.
· Korozívne médium (kyselina, alkali) - zliatina Hastelloy, tantalu alebo keramické bránice.
· Hrubé alebo kryštalizovateľné médium: plochá membránová štruktúra alebo nainštalovaná separačná membrána.
4 ， Adaptabilita okolitého prostredia
· Teplotný rozsah: Normálne -20 ℃ až 80 ℃. V prostrediach s vysokou teplotou vyberte typ odolného voči vysokej teplote (napríklad -40 až 150 ℃).
· Úroveň ochrany: IP65 (prach a vodotesné), IP67 (krátkodobé ponorenie).
· Požiadavky odolné voči výbuchu: Prostredie s horľavou a výbušnou látkou musia byť v súlade s normami, ako je EX IIC T6.
5, metóda inštalácie:
· Závitové pripojenie: M20*1,5, G1/2 (univerzálny typ).
· Inštalácia príruby: DN25/DN50 (pre veľké potrubia alebo vysokotlakové scenáre).

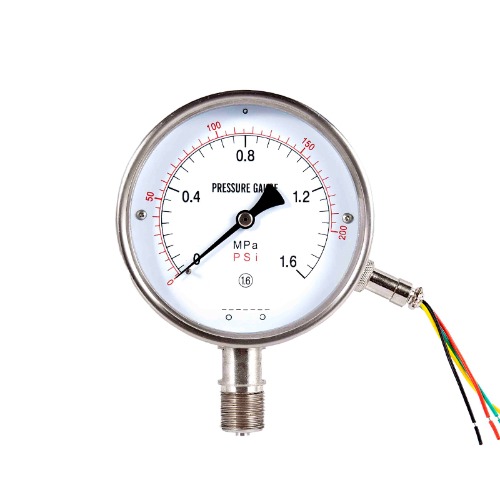

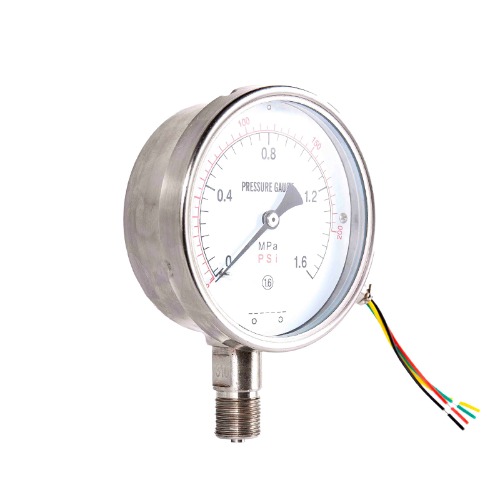

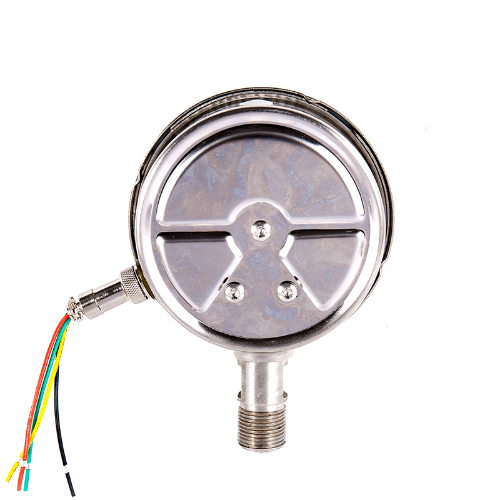

Odporový diaľkový prenos (proti vibrácii)

Technická špecifikácia

Model	Ytz (n) 100	Ytz (n) 150
Priemer	100 mm	150 mm
Veľkosť vlákna	M20*1,5
Presnosť	± 1,65fs
Rozsah (MPA)	Vákuum: -0,1 ~ 0 Tlak vakcum: -0,1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0,5 0 ~ 0,4 0 ~ 0,9 ~ 0,1 ~ 1,5 -0,1 ~ 2,4 0 ~ 40 0 ~ 60 0 ~ 100 0 ~ 160
Pracovná teplota	Temarture: -25-55 ℃ ， relatívna vlhkosť ： 5-85%
Elektrický parameter	Prevádzkové napätie: napätie medzi terminálmi ① a ② ≤ 6VDC Počiatočný odpor: 3q až 20q Menovitý odpor: 310 - 370 ohmov alebo 340 - 400 ohmov
Seizmická trieda	V: H: 2, V.H.3 naplnené tekutinou

Tento typ prístroja je vhodný na meranie tlaku kvapalín, plynov alebo výparov, ktoré nemajú žiadne riziko výbuchu, nekryštalizujú, nespevňujte a nespôsobujú koróziu zliatiny medi a medi. Okrem lokálneho označovania hodnoty tlaku prístroj premieňa nameranú hodnotu na odporový signál prostredníctvom interného vysielača odporu a prenáša ho do sekundárneho prístroja umiestneného od bodu merania, čo umožňuje centralizovanú detekciu a diaľkové ovládanie. Vnútorná dutina puzdra je naplnená tlmením olejom, čím má schopnosť odolávať vibráciám v pracovnom prostredí a tlakových pulzáciách média.
