Tlakový rozchod: Komplexná interpretácia z konštrukčných detailov k mechanizmu prevádzky

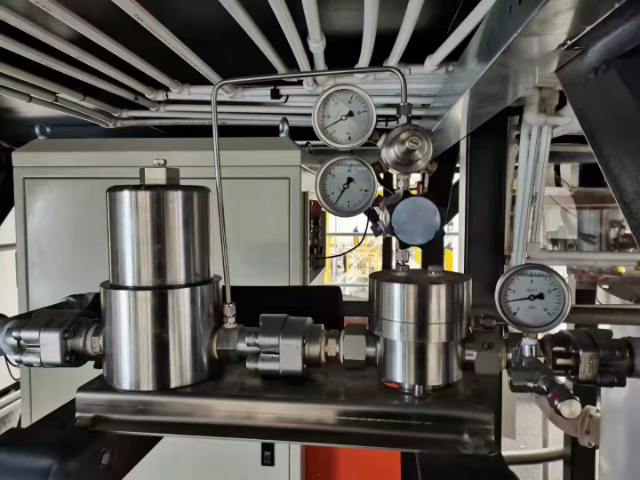

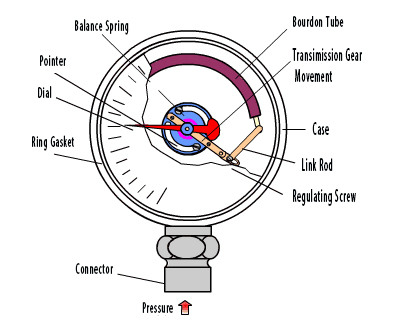

1. Hlavná štruktúra tlaku

01 elastický citlivý prvok
· Bourdonova trubica: Najbežnejším elastickým prvkom je vo forme tvaru C, špirály alebo špirálového tvaru a je vyrobený z zliatiny medi alebo nehrdzavejúcej ocele. Keď je interiér pod tlakom, Bourdonova trubica sa roztiahne smerom von, čo spôsobí otáčanie ukazovateľa.
· Membrána: Používa sa na meranie nízky tlak a korozivita Meduim, vyrobené z kovu alebo gumy, ktorá sa bude deformovať po náraze tlakom.
· Wellows: Vhodný na meranie veľmi malých tlakov s veľkou deformáciou a vysokou citlivosťou.

02 Transimission Gear
· Link Rod: Pripojte elastické prvky a mechanizmus prevodu, aby ste prenášali posunutie deformácie.
· Prevodové zariadenie v tvare ventilátora: Prevedie lineárny pohyb na rotačný pohyb a zosilňuje uhol vychýlenia ukazovateľa.
· Malé prevodové stupne: Sieť s sektorovým výstrojom a poháňa hriadeľ ukazovateľa, aby sa otáčal.

03 Zariadenie s indikáciou
· Ukazovateľ: Zobrazuje hodnotu prúdu tlaku a zvyčajne sa používa v spojení s číselníkom.
· Dial: Označuje tlakové jednotky (MPA, stĺpec, PSI atď.) A rôzne rozsahy merania zodpovedajú rôznym rozsahom stupnice.

04 shell a spojovacie komponenty
· Prípad: Chráni vnútorný mechanizmus. Materiál je buď plastová, nehrdzavejúca oceľ alebo hliníková zliatina. Niektoré odolné voči šokom tlakové meradlá sú naplnené olejom (ako je silikónový olej alebo glycerín) vo vnútri, aby sa znížili vibrácie.
· Pripojenie: Používa sa na pripojenie testovaného systému. Bežné normy vlákna zahŕňajú G1/2, NPT, BSP atď.


2. Pracovný princíp tlaku

01 šírenie tlaku
· Namerané médium (plyn alebo kvapalina) vstupuje do rozchodu cez rozhranie a pôsobí na elastický prvok (ako je Bourdonova trubica, membrána alebo vlnovec).

02 Deformácia pružného prvku
· Typ Bourdonovej trubice: Keď sa tlak zvyšuje, bourdonová trubica sa postupne narovná (v prípade trubice v tvare C) alebo sa rozširuje (v prípade špirálovej trubice) v dôsledku vnútorného tlaku, čo vedie k vytesniu.
· Typ membrány: Tlak spôsobuje, že stred membrány podstúpi deformáciu ohybu a posun sa mení s tlakom.
· Typ námietok: axiálna expanzia a kontrakcia, vhodné na meranie veľmi malých tlakov.

03 Amplifikácia mechanického prenosu
Mierna deformácia elastického prvku sa prenáša cez mechanizmus prepojenia na sektorový výstroj, ktorý potom poháňa malé prevodové zariadenie, aby sa otáčal a spôsobil, že ukazovateľ sa odkloní. Funkciou systému mechanizmu prenosu prevodoviek je zosilnenie posunu, čo umožňuje ukazovateľovi jasne označiť hodnotu tlaku.

04 Indikácia ukazovateľa
Ukazovateľ sa pohybuje na číselníku a ukazuje na zodpovedajúcu hodnotu tlaku. Napríklad:
· Ak je tlak 0, ukazovateľ by mal ukazovať na značku „0“ (ak nie je presná, vyžaduje sa nulové nastavenie).
· Keď sa tlak zvyšuje na budovanie svalov, ukazovateľ sa otáča v smere hodinových ručičiek, čo naznačuje hodnotu tlaku prúdu.

05 Mechanizmus návratu do nuly
Po uvoľnení tlaku sa elastický prvok vráti do pôvodného stavu a ukazovateľ sa posúva späť do nulovej polohy pod pôsobením vlasov (alebo pružiny).


3. Správny princíp špeciálnych typov tlakových meradiel
01 tlakového rozchodu odolného voči nárazom
· Vnútorná výplň oleja (silikónový olej alebo glycerín), aby sa znížil vplyv na ukazovateľ počas vibrácií
· Vhodné pre vibračné prostredie, ako sú hydraulické stroje a kompresory

02 diferenciálny tlakový rozchod
· Použitím duálnej bourdónovej trubice alebo štruktúry duálnej membrány meria rozdiel medzi dvoma zdrojmi tlaku.
· Používa sa na monitorovanie filtra, prietokové merače a ďalšie súvisiace aplikácie.

03 Digitálny tlakomer
· Na premenu tlakových signálov na elektrické signály, ktoré sa potom spracúvajú a zobrazujú digitálne, použite tlakové senzory (napríklad piezorezistívne alebo kapacitné).
· Môže výstupovať signály 4-20MA alebo RS485, ktoré sú vhodné na automatizované ovládanie.

4. Summarizujte

· Mechanický tlakový rozchod: Na základe deformácie elastického prvku kombinovaného s rotáciou prevodového stupňa má jednoduchú štruktúru a ľahko sa udržiava.
· Elektronický tlakový rozchod: digitálny displej senzora, vysoká presnosť, schopná prenosu diaľkových údajov
· Výberové kritériá: Vyberte príslušný typ na základe média, rozsahu tlaku a prostredia (vibrácie, korózia).

Aj keď je tlakomer malý, v priemyselnej bezpečnosti má zásadný význam. Správne použitie a údržba môže zabezpečiť dlhodobú stabilnú prevádzku.
