Y séria Všeobecný tlakomer z nehrdzavejúcej ocele
Cat:Tlakomer
◆ Model: Y40 Y50 Y60 Y75 Y100 Y150 Y200 Y250 ◆ Použitie: Táto séria nástrojov je vhodná na mer...
Pozri podrobnosti
Aplikácia:

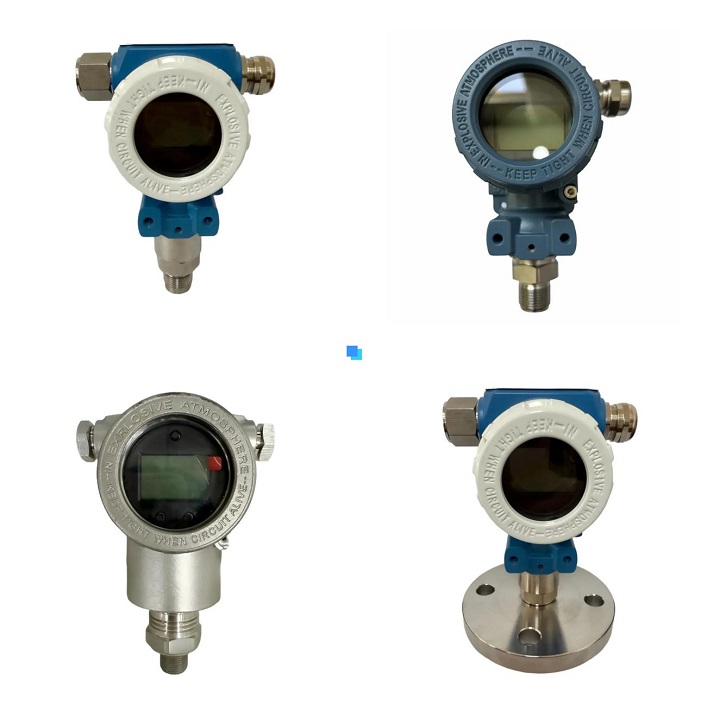

The vysielač sa skladá zo svetovo pokrokových izolovaných difúznych kremíkových alebo sklenených mikrorozpúšťacích komponentov citlivých na tlak a vysokokvalitných integrovaných obvodov. Vyznačuje sa vysokou kvalitou, nízkou cenou a schopnosťou prispôsobiť sa rôznym priemyselným aplikáciám. Výrobné materiály hlavného okruhu sú pokročilé a vonkajšie tesnenie a vytvrdzovanie sú úplne izolované, čím spĺňajú požiadavky na ochranu pred výbuchom, prachotesnosť a iné drsné pracovné podmienky. Výberom rôznych procesných konektorov dokáže presne merať silné korozívne médiá, vysokoteplotné a nízkoteplotné médiá a viskózne médiá. Je vhodný pre rôzne prostredia automatického riadenia, je široko používaný v rôznych oblastiach odolných voči výbuchu, ako je ropa, chemický priemysel, oceľ, energetika, stavebné materiály, textil, farmaceutický priemysel, potraviny, plyn, vedecké experimenty a vojenský priemysel atď. Realizuje meranie a kontrolu tlaku v každom procesnom bode. poskytuje štandardný výstup signálu DC 4~20mA a komunikáciu HART.

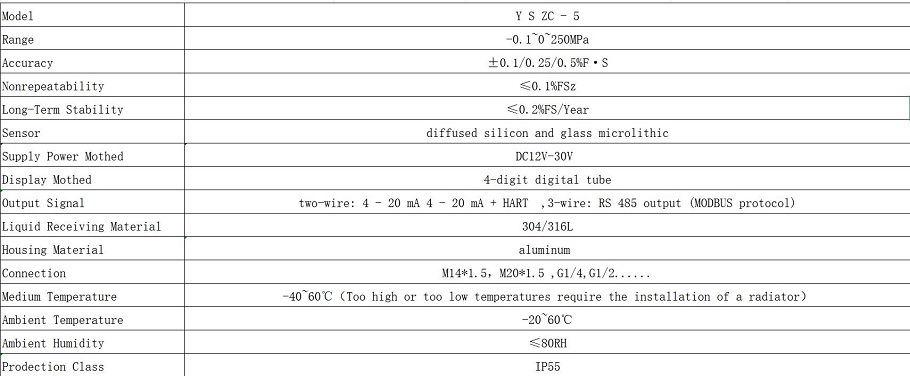

Model a špecifikácia:

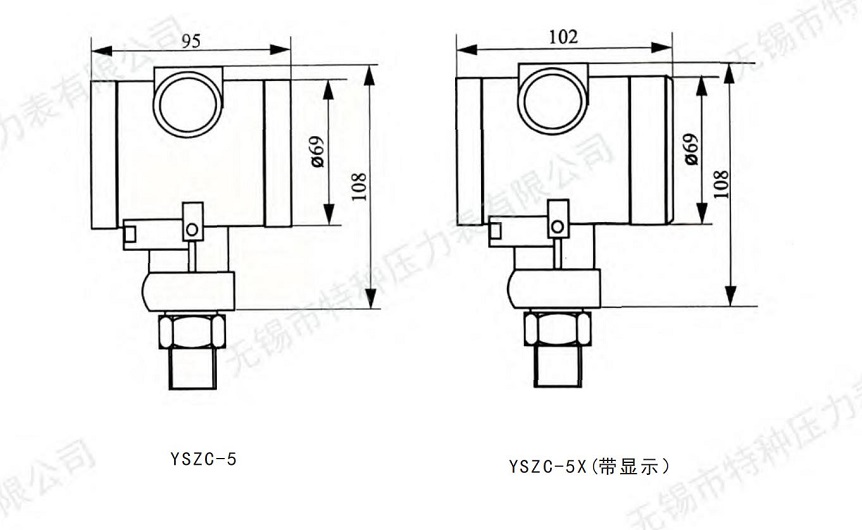

Rozmery:
Montáž:
· Príprava na inštaláciu: Vyberte vhodné miesto inštalácie a zabezpečte, aby prostredie spĺňalo pracovné podmienky vysielača. Vyhnite sa faktorom, ako sú vibrácie, vysoká teplota a vlhkosť, ktoré môžu ovplyvniť presnosť merania. Miesto inštalácie by malo byť vhodné na ladenie a údržbu a povrch inštalácie by mal byť plochý, aby sa zabránilo dodatočnému tlaku na vysielač.
· Kroky inštalácie: Spôsoby inštalácie pre prevodníky tlaku rôznych typov rozhraní sú rôzne. Napríklad pri tlakových prevodníkoch so závitovými rozhraniami je potrebné zabezpečiť, aby tesniaca plocha spojenia so zariadením na meranie tlaku bola hladká a plochá. Pomocou ruky vložte zariadenie do príslušného inštalačného otvoru, potom ho podľa potreby utiahnite kľúčom, ale dbajte na to, aby ste neprekročili špecifikovaný uťahovací moment.
Návod na použitie snímača tlaku
Pred inštaláciou a používaním prístroja si pozorne prečítajte tento návod.
1, Všeobecný tlakomer je vhodný na meranie tlaku kvapalín, plynov a pár, ktoré nepredstavujú nebezpečenstvo výbuchu, nekryštalizujú, nestuhnú a nespôsobujú koróziu komponentov tlakomeru.
2. Antiseizmický tlakomer možno použiť v prostrediach, kde dochádza k silným mechanickým vibráciám alebo kde tlak média intenzívne kolíše.
3. Nerezový tlakomer je možné použiť vo vonkajšom, vysokoteplotnom a korozívnom prostredí, alebo na meranie mierne korozívnych médií.
4. Membránový tlakomer môže merať tlak kvapalín so silnou korozívnosťou, vysokou viskozitou, náchylných ku kryštalizácii alebo obsahujúcich pevné častice.
5. Prístroj sa spravidla používa do 3/4 rozsahu a pri meraní kolísavého tlaku do 2/3 rozsahu.
6. Ak je médiom kvapalina, prístroj by mal byť inštalovaný na rovnakej hladine vody ako merací bod; v opačnom prípade by sa mali vykonať príslušné úpravy.
7. Tlakomer musí byť inštalovaný vertikálne. Počas inštalácie je prísne zakázané pohybovať skriňou meradla. Číselník membránového tlakomera sa nesmie uvoľňovať ani rozoberať.
8. V prípade prístrojov seizmického typu s maximálnym tlakom 1,6 MPa alebo menej, ak sa poloha ukazovateľa odchýli v dôsledku zmien atmosférického tlaku, môže byť na olejovom tesnení vytvorený malý otvor na vyrovnanie tlakového rozdielu medzi vnútornou a vonkajšou stranou skrine.
9. Podmienky prevádzkového prostredia: Úroveň seizmickej odolnosti: Všeobecný typ V·H·2 alebo V·H·3 seizmicky odolný typ V·H·4. Stupeň ochrany: Všeobecný typ IP54: Ide o uzavretý typ a typ odolný voči nárazom. 1P65 Teplota: Všeobecný typ (-40~70)°C; Typ odolný voči nárazom (-5~55)°C (glycerol); (-25~55) ℃ (silikónový olej). Relatívna vlhkosť: < 85 %.
10. Počas používania by mal byť nástroj udržiavaný čistý a v dobrom stave. Pre zaistenie bezpečnosti sa odporúča vykonávať pravidelnú kalibráciu (nie viac ako šesť mesiacov).
11. Prístroj by sa mal skladovať v dobre vetranom a suchom vnútornom prostredí, kde by vnútorný vzduch nemal mať na prístroj žiadny korozívny účinok.
