Základný sprievodca pre model, štruktúru a materiál fotoelektrického kontaktného tlaku

Fotoelektrický kontaktný tlakom

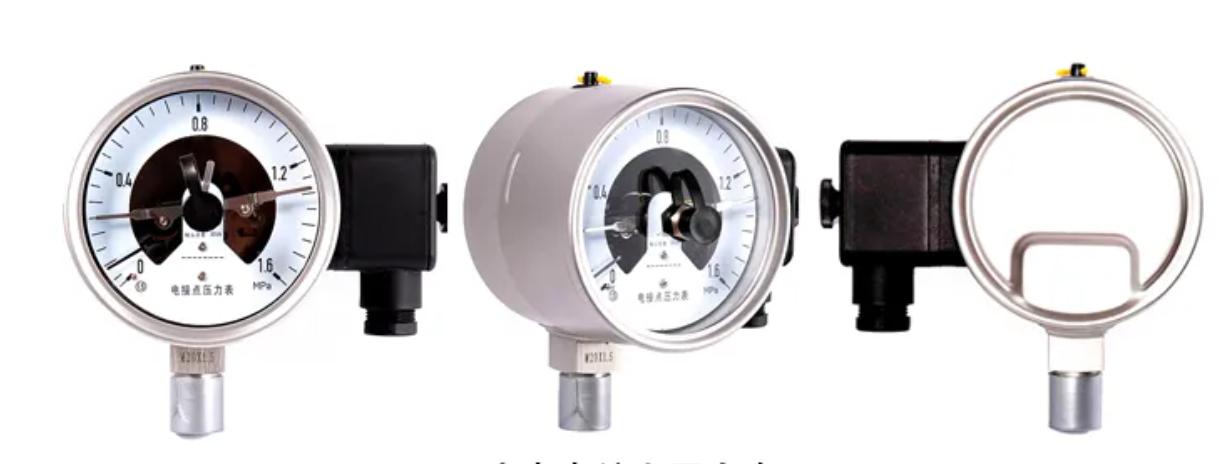

Fotoelektrický kontakt tlakomer je inteligentný nástroj, ktorý integruje meranie tlaku, zobrazovanie a automatické ovládanie. Detekuje hodnotu tlaku prostredníctvom nekontaktnej technológie fotoelektrického snímania a môže výstupný signál spínača, keď tlak dosiahne predvolenú hornú alebo dolnú hranicu, čím reguluje štart alebo zastavenie vonkajšieho zariadenia (napríklad vodné čerpadlá, motory, alarmy atď.).

Môžete to považovať za veľmi „inteligentný“ a „bezpečný“ tlakový spínač, vybavený intuitívnym číselníkom ukazovateľa.
V regulácii priemyselnej automatizácie presnosť monitorovania tlaku a alarmu priamo ovplyvňuje bezpečnosť a efektívnosť výroby. Fotoelektrický kontaktný tlakomer, ako kľúčový prístroj s funkciami merania a riadenia, výber modelu, konštrukčné konštrukcie a vlastnosti materiálu často tvoria jadro výberového procesu. Dnes vás prevedieme, aby ste rozobrali tieto tri základné rozmery a pomohli vám rýchlo pochopiť kľúčové body výberu.

1 ， Bežné modely meradiel fotoelektrického kontaktného tlaku
· Séria YXC: Fotoelektrický kontaktný tlakomer základný typ, ktorý je vhodný pre všeobecné priemyselné prostredie.
· Séria YXG: Vysoký typ presnosti, s presnosťou merania do 0,5 stupňa.
· Séria YXK: Typ odolný voči výbuchu, vhodný pre horľavé a výbušné prostredie.
· Séria YXW: Sanitárny typ. Špeciálne navrhnuté pre potravinársky a farmaceutický priemysel.
· Séria YXF: Typ odolný proti korózii, vhodný pre vysoko korozívne médiá.

2, Štruktúra: Tri základné komponenty určujú výkon nástroja
Štruktúra fotoelektrického kontaktného tlaku je navrhnutá okolo „presného spoľahlivého alarmu merania“ a pozostáva hlavne z troch hlavných modulov. Každá zložka má jasné rozdelenie zodpovedností:

· Mechanizmus merania: Komponentom jadra je Bourdonova trubica. Keď namerané médium vstupuje do trubice, teleso trubice prechádza deformáciou v dôsledku tlaku a táto deformácia sa prenáša cez spojovaciu tyč, aby sa otáčal ukazovateľ, čím sa dosiahne mechanické zobrazenie hodnoty tlaku.

· Mechanizmus fotoelektrickej konverzie: Skladá sa z tieňovacej dosky, zdroja svetla a fotoelektrického senzora. Keď sa ukazovateľ (alebo tieňovacia doska spojená s ukazovateľom) otáča do predvolenej hornej alebo dolnej polohy limitu, tieňové dosky blokuje alebo vedie zdroj svetla, čím spustí fotoelektrický snímač na odoslanie spínacieho signálu, čím sa dosiahne alarm alebo ovládanie tlaku.

· Škrupina a križovatka: Shell chráni vnútorné komponenty, zatiaľ čo križovatka sa používa na pripojenie riadiaceho obvodu. Niektoré modely môžu obsahovať otvory na rozptyl tepla alebo tesniace štruktúry, ktoré sú vhodné pre rôzne prostredia.

3, materiál: Kľúčom je prispôsobenie pracovným podmienkam
Výber materiálu by mal byť založený na médiu, ktoré sa má merať (napríklad korozívne kvapaliny, plynné plyny s vysokým teplotou) a prostredie (ako je vlhkosť, prach). Materiály základných komponentov sú nasledujúce.

· Bourdonova trubica:

Spoločné médiá (voda, vzduch): Zliatina medi (mosadz H62), nízka cena a dobrá húževnatosť;

Korozívne médium (kyslé a alkalické roztoky): 316L z nehrdzavejúcej ocele so silnou odolnosťou proti korózii;

Vysokoteplotné médium (> 150 ℃): Zliatina Hastelloy, odolná voči vysokým teplotám a plazivosti.

· Prípad:

Normálne prostredie: ABS inžiniersky plast, ľahký a izolácia;

Drsné prostredie (vonku, chemické zóny): 304 z nehrdzavejúcej ocele, odolné proti hrdzu, rezistentné na nárazy.

· Pripojenie:

V súlade s konštrukciou pružinovej trubice, aby sa zabránilo korózii spôsobenej rôznymi kovmi v médiu prichádzajúcich do kontaktu, sa bežne používa 304 z nehrdzavejúcej ocele a mosadze.

· Tesiacie časti:

Nitril Gumber: odolná voči olejom a vode s teplotným rozsahom -40 až 120 stupňov Celzia.

Gumber fluóru: Vhodný pre silné korozívne a vysokoteplotné médium s teplotným rozsahom -20 až 120 stupňov Celzia.

Zhrnutie:
Ak chcete vybrať správny fotoelektrický kontaktný tlakomer, kľúč spočíva v „porozumení modelu na určenie požiadaviek, uchopenie štruktúry a výkonu a výber príslušného materiálu pre konkrétne podmienky aplikácie“.

Budeme tiež zdieľať techniky inštalácie, kalibrácie a praktickej prevádzky prístroja. Ak máte ďalšie návrhy alebo otázky, neváhajte nás kedykoľvek kontaktovať! “
