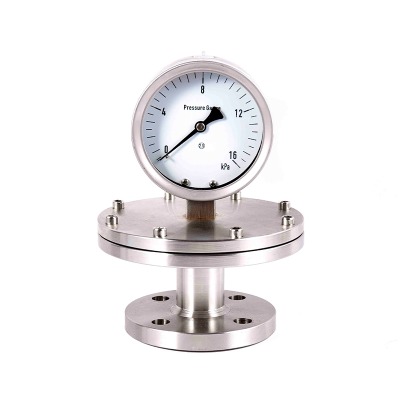

Ye Series Micro Tlages Gauges/Membránové skrinky
Cat:Tlakomer
: Model : Ye60 Ye100 Ye150 ◆ Použitie: Membránový skrinkový rozchod sa tiež nazýva mikropláce....
Pozri podrobnosti Membrátový tlakomer je prístroj, ktorý meria tlak založený na princípe deformácie elastickej bránice, jej základná výhoda spočíva v schopnosti priamo zvládnuť viskózne, tuhé častice, kryštalické alebo korozívne médiá. Aby sa predišlo problémom s poruchami bežných zlyhaní tlakové meradlá (ako sú tlakové meradlá membrány) spôsobené stredným blokáciou alebo koróziou. Nasledovanie je vysvetlené z dvoch aspektov Prototypová aplikácia a body použitia:
Prototyp
1. Chemický priemysel
Zmerajte tlak korozívneho média (ako sú kyslé a alkalické roztoky, plyn chlóru, sulfidy) alebo viskózne materiály (ako sú živice, farby). nástroj.
2.potraviny a farmaceutický priemysel
Používa sa na hygienické aplikácie, ako napríklad v mliekarenstve, vinársky priemysel, omáčky, farmaceutické tekutiny atď., Na meranie tlaku viskóznych alebo ľahko kontaminovaných médií. Membrána je vyrobená z nehrdzavejúcej ocele (316 l) alebo z polytetrafluóretylénu s potravinami, s hladkým povrchom bez mŕtvych rohov. Vydrží čistenie a dezinfekciu (napríklad sterilizácia pary), čím sa zabráni zvyškovej kontaminácii média.
3. ZÁKLADNÉ OBCHOD A OPRAVNOSTI SA
Zmerajte tlak médií obsahujúcich častice, ako je odpadová voda, kaly a bahno, ako je tlak na výstupe z sedimentačnej nádrže a tlak v potrubí prenosu kalu. Pevná štruktúra membrány môže odolávať erózii častíc a nie je náchylná na upchávanie (bez dlhých úzkych kanálov), čím sa vyrieši „blokovaný meradlo“ problém bežného tlaku.
4. priemysel priemyslu a tlač a farbenie
Používa sa na monitorovanie tlaku v médiách, ako sú dimenzovacie činidlá (na tlač a farbenie) a roztoky mydla s vysokým teplotou. Membrána môže vydržať mierne až nízke teploty (zvyčajne -40 až 150 ℃ a so špeciálnymi materiálmi, dokonca vyššími teplotami) a je odolná voči adhézii viskózneho média, čím zabezpečuje dlhodobé stabilné meranie.
Prevádzkový kľúč
1. Výslovné jadro
· Stredné charakteristiky: Vyberte materiál membrány na základe korozivity média (napr. Polytetrafluóretylénové bránice pre meranie silných kyselín, 304 z nehrdzavejúcej ocele pre slabo korozívne médiá a zliatiny Hastelloy pre vysoko korozívne médiá); Ak existujú tvrdé častice, mala by sa vybrať hrubšia a opotrebovacia membrána (napr. Nerezová oceľ s hrúbkou 1,5 mm alebo viac).
· Rozsah tlaku: Rozsah merania tlakového meradla membrány je obvykle 0 až 6 MPa (dominuje nízky tlak, zatiaľ čo vysoký tlak vyžaduje použitie vlnitých membránov na zvýšenie rigidity a nameraný tlak by mal spadnúť do rozsahu 1/3 až 2/3 rozsahu merania (aby sa zabránilo performácii performácie performácie v dôsledku nadmerného tlaku).
· Prispôsobenie teploty: Ak je stredná teplota príliš vysoká (viac ako 150 ℃), ovplyvní elasticitu bránice. Preto je potrebné vybrať materiál, ktorý vydrží vysoké teploty (napríklad zliatinu Monel) alebo nainštalovať kondenzačný kruh (na zníženie kontaktnej teploty membrány).
2. Obava inštalácia
· Inštalačná poloha: Preferujte vertikálnu inštaláciu (s membránom smerujúcou smerom nadol), aby ste zabránili ukladaniu média na povrch membrány; Ak je nainštalovaný vodorovne, uistite sa, že membrána je rovnobežná s osou potrubia, aby sa znížil náraz častíc.
· Metóda pripojenia: Používajte prírubu alebo závitové pripojenie (v závislosti od špecifikácie potrubia), zabezpečte tesné tesnenie (materiál tesnenia by mal byť kompatibilný s médiom, ako je napríklad polytetrafluóretylén pre rezistenciu na kyselinu), aby sa zabránilo úniku média z korodovania nástroje prístroja.
· Vyhnite sa rušeniu: Drž sa ďalej od silných zdrojov vibrácií (napríklad telá čerpadla) alebo silných magnetických polí. Ak je to potrebné, nainštalujte zátvorky absorbujúce nárazy, aby ste zabránili unavení membrány alebo ukazovateľom, čo by mohlo ovplyvniť čítanie.
3.Operácia a údržba
· Kontrola vopred spustenia: Uistite sa, že rozsah sa zhoduje s nameraným tlakom (zákaz použitia pretlaku) a povrch membrány je bez poškodenia, deformácie a ukazovateľa nula (ak nie je prítomný žiadny tlak).
· Denné čítanie: Po stabilizácii ukazovateľa si prečítajte hodnotu (počas prietoku média môže dôjsť k kolísaniu a na vyhladenie ukazovateľa sa môže použiť tlmiace zariadenie); Ak merá viskózne médium, je potrebné pravidelne manuálne čistiť povrch membrány (napríklad cez odfúknutý ventil).
· Pravidelná údržba:
Vykonajte mesačné kontroly tesniaceho výkonu membrány (bez úniku, žiadne vydutie).
Kalibrácia sa vykonáva raz za šesť mesiacov (porovnaním so štandardným zdrojom tlaku. Ak odchýlka presahuje 1,6 úrovne, musí sa prenosový mechanizmus upraviť).
Ak médium obsahuje korozívne komponenty, membrána by sa mala vymeniť ročne (aby sa zabránilo degradácii a následnému poklesu presnosti).
Zhrnutie:
Návrh prototypu tlakového meradla bránice je vycentrovaný okolo „„ merania tlaku v tvrdých médiách “a používa sa hlavne v odvetviach, ako je chemické inžinierstvo, spracovanie potravín a ochrana životného prostredia. Pri jeho používaní by sa mala venovať osobitná pozornosť kompatibilite materiálu, ochrane inštalácie a pravidelnej údržbe, aby sa zabezpečila jej dlhodobá stabilná prevádzka.
