"Koexistencia vzťahu" medzi prietokom a tlakom Rozhodujúca kombinácia v priemyselnom meraní

Prietokomery a manometre sú v priemyselných meracích a riadiacich systémoch úzko prepojené, najmä prostredníctvom princípov mechaniky tekutín a praktických aplikačných scenárov. Nižšie sú uvedené hlavné prepojenia a efekty spolupráce medzi nimi.

Korelácia princípov merania
·Bernoulliho rovnica: Mnoho prietokomerov (ako sú clony, Venturiho trubice, prietokomery diferenčného tlaku) vypočítava prietok nepriamo meraním tlakového rozdielu kvapaliny. Tlakomery poskytnúť rozhodujúci tlakový rozdiel alebo údaje o statickom tlaku v takýchto scenároch.
· Závislosť charakteristík kvapaliny: Vzťah medzi prietokom a tlakom je ovplyvnený faktormi, ako je hustota a viskozita kvapaliny. Na korekciu merania prietoku je potrebné skombinovať údaje o tlaku (napr. prietok plynu je výrazne ovplyvnený zmenami tlaku).

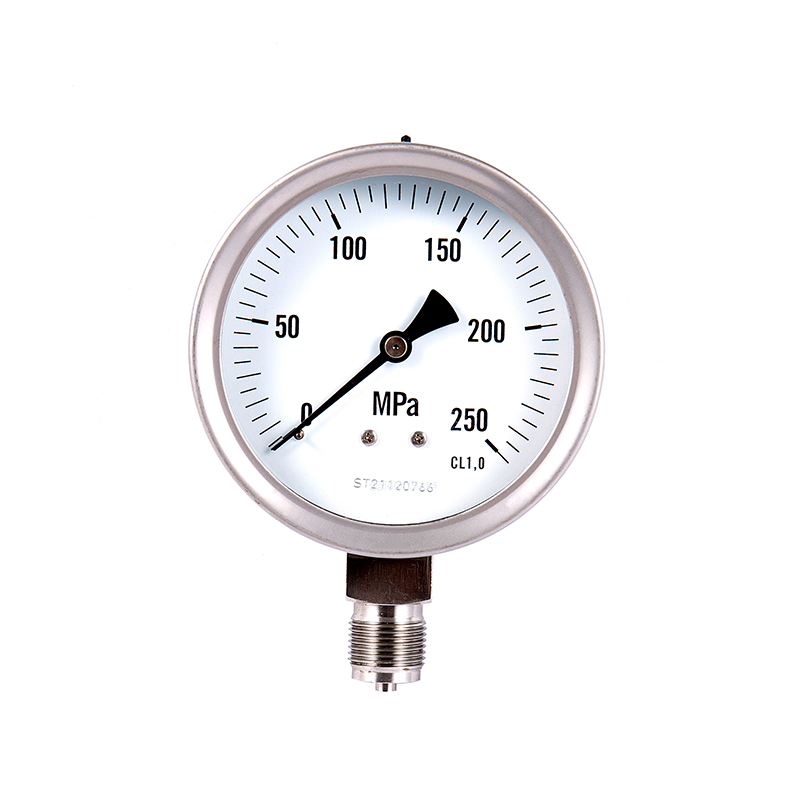

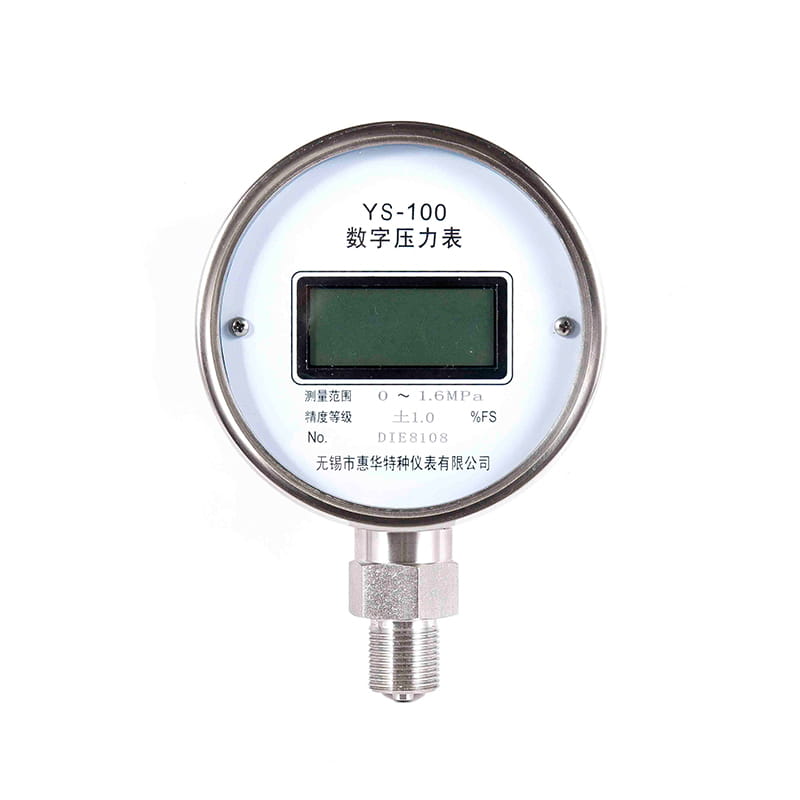

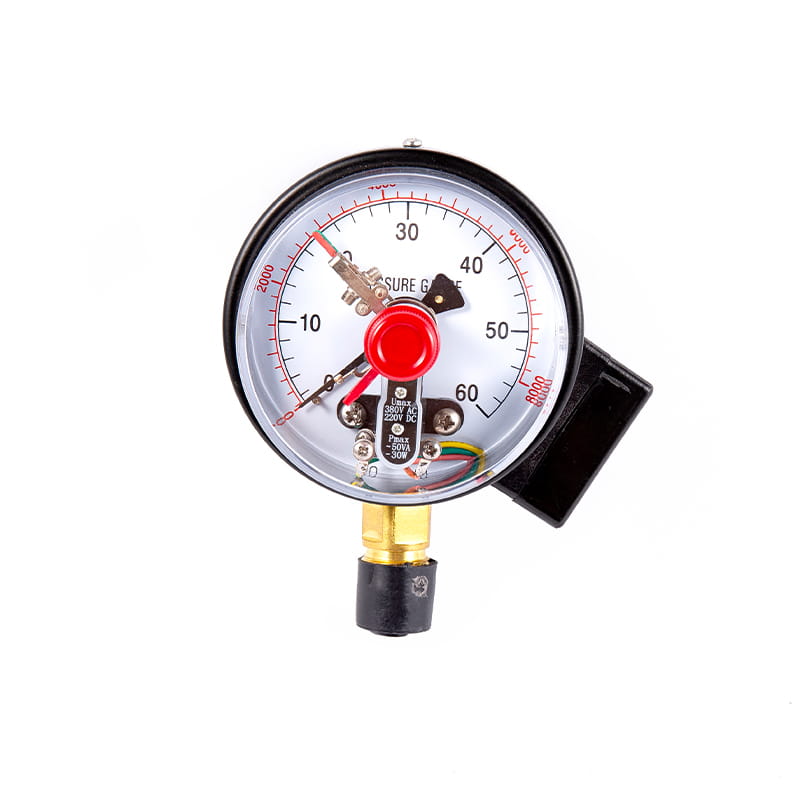

Manometre

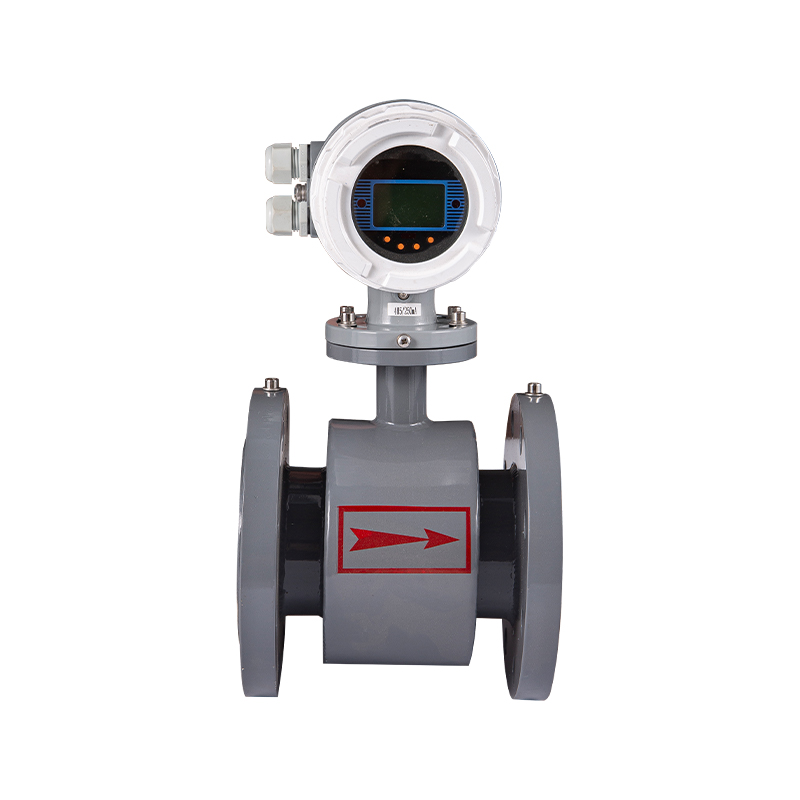

Prietokomery

Monitorovanie a riadenie systému
· Stabilita procesu: Tlakomer sleduje kolísanie tlaku v potrubí. Ak dôjde k abnormálnemu tlaku (napríklad upchatie alebo netesnosť), odčítanie prietokomeru sa môže stať neplatným alebo skresleným.
· Riadenie s uzavretou slučkou: V riadiacich systémoch čerpadiel alebo ventilov sa signály z prietokomeru a tlakomeru spoločne privádzajú späť do ovládača, čo umožňuje nastavenie zariadenia na udržanie stabilného prietoku a tlaku (ako je regulačná slučka PID).

Kalibrácia a kompenzácia
·Kompenzácia tlaku: Pre prietokomery plynu (ako je turbína, tepelný typ) sú údaje o tlaku potrebné na prepočet objemového prietoku na štandardné podmienky (Nm³/h), aby sa predišlo chybám spôsobeným zmenami tlaku.
· Diagnostika poruchy: Náhly pokles tlaku môže naznačovať netesnosť potrubia. V tomto bode bude údaj prietokomeru abnormálne vysoký. Problém je potrebné preskúmať kombináciou údajov z tlakomeru.

Typické aplikačné scenáre

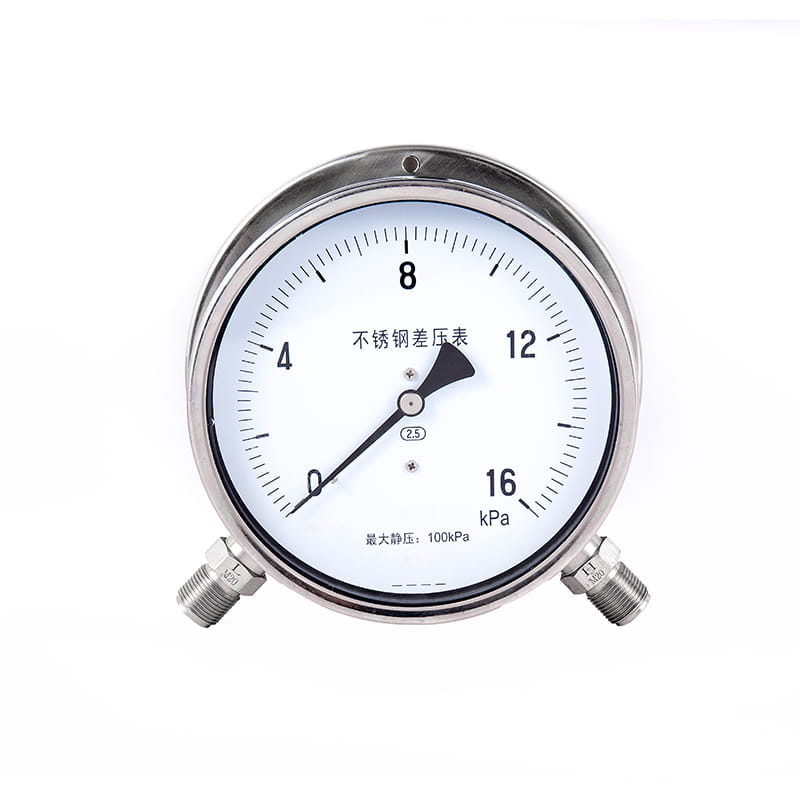

· Diferenčný tlakový prietokomer: Prietok sa vypočítava priamo na základe údajov o tlaku z vysokotlakových (P1) a nízkotlakových (P2) tlakomerov.
· Systém čerpadla/kompresora: Výstupný tlakomer je prepojený s prietokomerom, aby sa zabezpečilo, že zariadenie bude pracovať v bezpečnom rozsahu tlaku a poskytne očakávaný prietok.
·Bilancia potrubnej siete: V sieťach dodávky vody/plynu je potrebné súčasne monitorovať distribúciu tlaku a distribúciu prietoku, aby sa optimalizovala účinnosť.

Výber a inštalácia
· Koordinácia umiestňovania: Tlakomery sa zvyčajne inštalujú pred a za prietokomerom na zabezpečenie referenčného tlaku alebo na overenie stability vzoru prietoku (napríklad na zabránenie vírovej interferencii).
·Prispôsobenie rozsahu: Pre vysokotlakový systém je potrebné zvoliť tlakomery odolné voči tlaku. Súčasne by rozsah prietokomeru mal pokrývať rozsah prietoku pri zmenách tlaku.

Zhrnutie: Prietokomery a tlakomery sa v podstate dopĺňajú: prietokomer sa zameriava na "objem prietoku", zatiaľ čo tlakomer sa zameriava na "tlačnú silu". Ich kombinované použitie môže zvýšiť spoľahlivosť systému, najmä v dynamických prevádzkových podmienkach alebo vysoko presných scenároch (napríklad v chemickom a energetickom priemysle). V praktických aplikáciách sú údaje z oboch často integrované do systémov SCADA alebo DCS, aby sa umožnila komplexná analýza a kontrola.

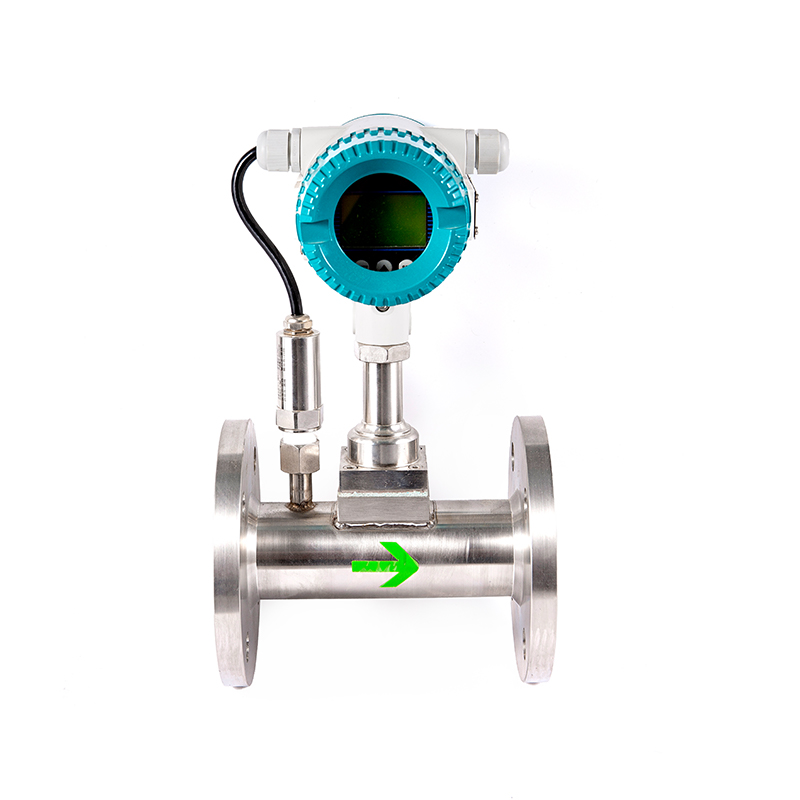

Vortexový prietokomer

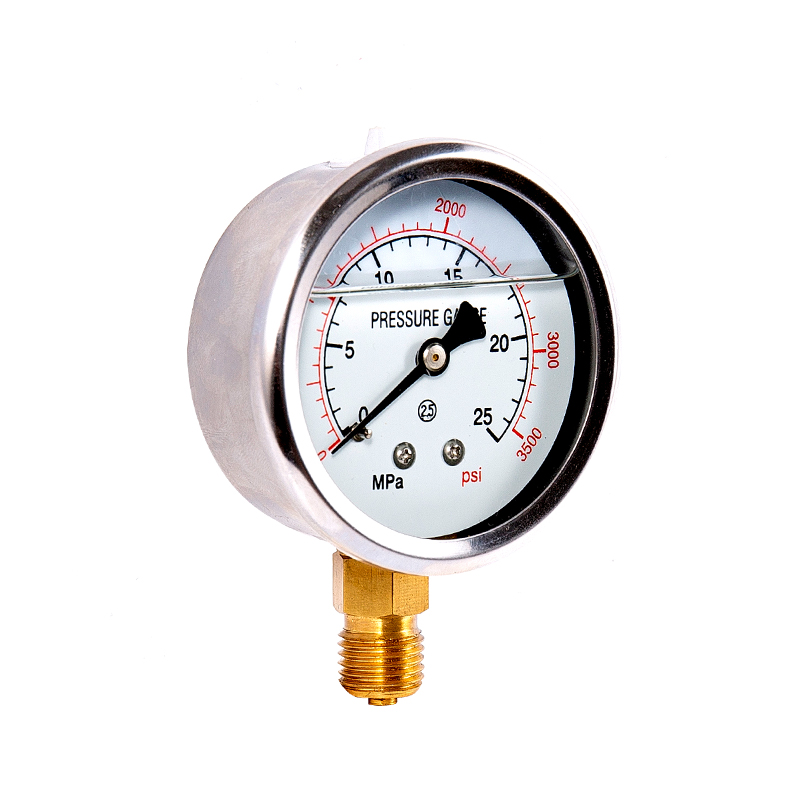

Antivibračný manometer
