Čo je tlakomer kapsuly? Štruktúra a parametre kapsulového tlakomeru

V oblasti nízkotlakového merania majú kapsulové tlakomery významné postavenie vďaka svojej vysokej presnosti a stabilite. Či už ide o monitorovanie nízkeho tlaku v plynovodoch, ventilačných systémoch alebo chemických reakčných nádobách, ich prítomnosť je viditeľná všade. Dnes sa podrobne ponoríme do významov modelu, konštrukčného zloženia a výberu materiálu kapsulových tlakomerov.

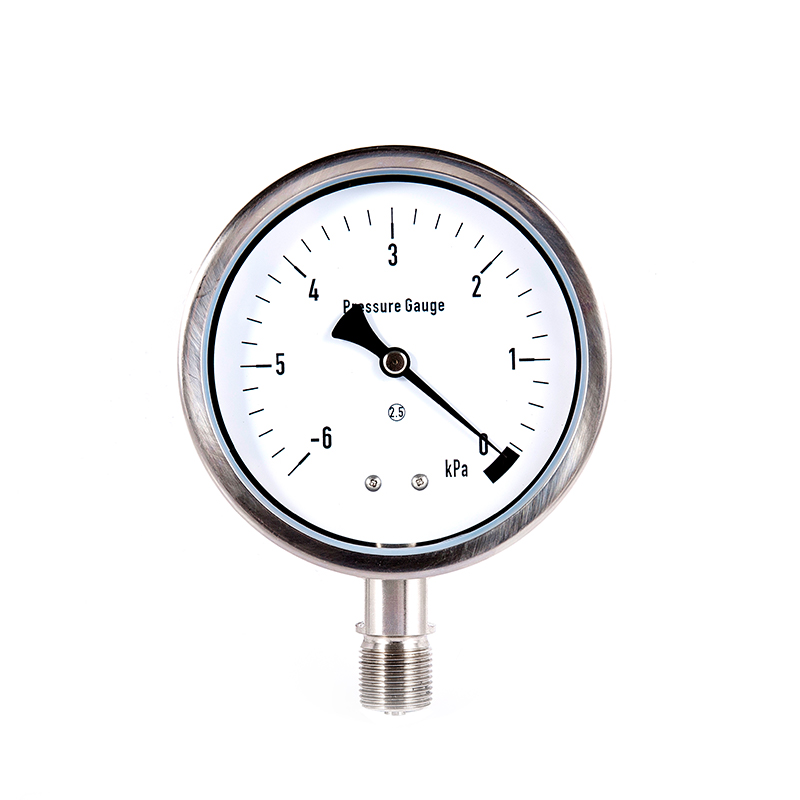

Tlakomer kapsuly: Model
Základný model: Začína na „YE“, kde „Y“ znamená tlakomer a „E“ konkrétne odkazuje na štruktúru membrány (odlišné od „Y“ v bežných tlakomeroch s pružinovými rúrkami).
Priemer ciferníka: Číslo bezprostredne nasledujúce za základným sériovým číslom udáva priemer číselníka (jednotka: mm). Napríklad YE-100 znamená, že priemer číselníka je 100 mm, zatiaľ čo YE-150 je 150 mm. Čím väčší je číselník, tým vyššia je presnosť čítania, takže je vhodný pre scenáre vyžadujúce pozorovanie na veľké vzdialenosti.
Identifikátor špeciálnej funkcie: Niektoré modely budú mať ďalšie písmená označujúce špeciálne funkcie. Napríklad v "YE-100B" môže "B" označovať materiál z nehrdzavejúcej ocele s okrajmi; v "YE-100Z" označuje "Z" axiálnu inštaláciu (predvolená je radiálna inštalácia).
Napríklad: „YE-100BZ“ označuje „materiál z nehrdzavejúcej ocele, priemer číselníka 100 mm, axiálne namontovaný manometer“. Pohľadom na číslo modelu môžete rýchlo zistiť, či spĺňa vaše požiadavky na používanie.

Štrukturálne rozdelenie tlakomeru kapsuly
Hoci kapsulový tlakomer nie je veľký, jeho vnútorná štruktúra je dômyselne navrhnutá a všetky komponenty spolupracujú na dosiahnutí presného merania nízkeho tlaku.
Merací prvok jadra: kapsula
Vzniká zvarením okrajov dvoch kovových membrán (zvyčajne vyrobených zo zliatiny medi alebo nehrdzavejúcej ocele), čím sa vytvorí utesnený plochý kruhový box. Keď merané médium vstúpi do membránového boxu, membrána podstúpi pružnú deformáciu (expanzia alebo kontrakcia) vplyvom tlaku. Toto je „zdroj energie“ na meranie tlaku.
Prenosový mechanizmus: Zosilňuje malé posuny
Deformácia membrány je extrémne malá. Musí byť zosilnený prostredníctvom prevodových mechanizmov, ako sú ojnice a ozubené kolesá, predtým, ako sa môže otáčať ukazovateľom. Tento proces je podobný "pákovému princípu", ktorý premieňa drobné zmeny tlaku na viditeľné posunutie ukazovateľa.
Indikačný systém: Vizuálne zobrazuje hodnoty tlaku
Obsahuje ukazovatele a číselníky. Jednotky stupnice sú väčšinou KPa (kilopascaly) alebo MPa (megapascaly, bežne používané pre aplikácie s nízkym dosahom). Niektoré špeciálne modely môžu tiež označovať jednotky, ako napríklad stĺpec, čo uľahčuje čítanie v rôznych scenároch.
Shell a pripojenia
Vonkajší plášť chráni vnútorné komponenty a plní aj funkcie odolné voči prachu a vlhkosti; konektory sa používajú na pripojenie meraného potrubia, zavádzania stredného tlaku do kapsuly. Špecifikácie rozhrania, ako napríklad (M20*1,5), sa musia zhodovať s potrubím.

Výber materiálu a scenáre aplikácie
Materiál membránového tlakomera priamo ovplyvňuje jeho korozívnosť, životnosť a použiteľné prostredie. Pri jeho výbere treba brať do úvahy vlastnosti meraného média.

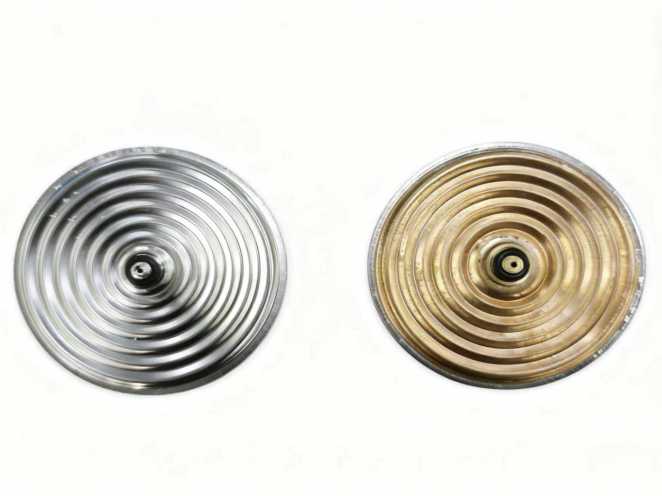

1. Materiál membránového boxu:
Zliatina medi: Nízka cena a dobrá elasticita, vhodná na meranie nekorozívnych plynov (ako je vzduch, dusík) alebo neutrálnych kvapalín.
Nehrdzavejúca oceľ: Vykazuje silnú odolnosť proti korózii a možno ju použiť na meranie médií so stopovými korozívnymi látkami (ako sú mierne kyslé plyny, para vo vlhkom prostredí). Je odolnejší v chemickom priemysle, pobrežných oblastiach atď.
2. Materiál plášťa:
Obyčajná uhlíková oceľ: Povrchová úprava lakom, nízka cena, vhodná do suchého a nekorozívneho vnútorného prostredia.
Nerezová oceľ: Vyššia úroveň ochrany, schopná odolávať vlhkosti, prachu a miernym korozívnym plynom, vhodná do vonkajšieho alebo drsného prostredia.
3. Tesniaci materiál:
Tesnenie medzi spojom a puzdrom sa zvyčajne vykonáva pomocou nitrilovej gumy alebo silikónovej gumy. Nitrilová guma má dobrú odolnosť voči olejom, zatiaľ čo silikónová guma je odolnejšia voči vysokým teplotám. Výber materiálu je možné vykonať na základe teploty a vlastností média.

Hoci sa kapsulové tlakomery používajú hlavne v „nízkotlakových poliach“, sú nevyhnutné v odvetviach, ako je bezpečnosť plynu, monitorovanie životného prostredia a spracovanie potravín. Aby bolo možné čo najlepšie využiť ich hodnotu v správnej polohe, je potrebné pochopiť ich modelový význam, pochopiť konštrukčné princípy a vybrať vhodné materiály. Pri ďalšom nákupe si môžete pozrieť túto príručku, aby ste ľahko našli vhodný model!
