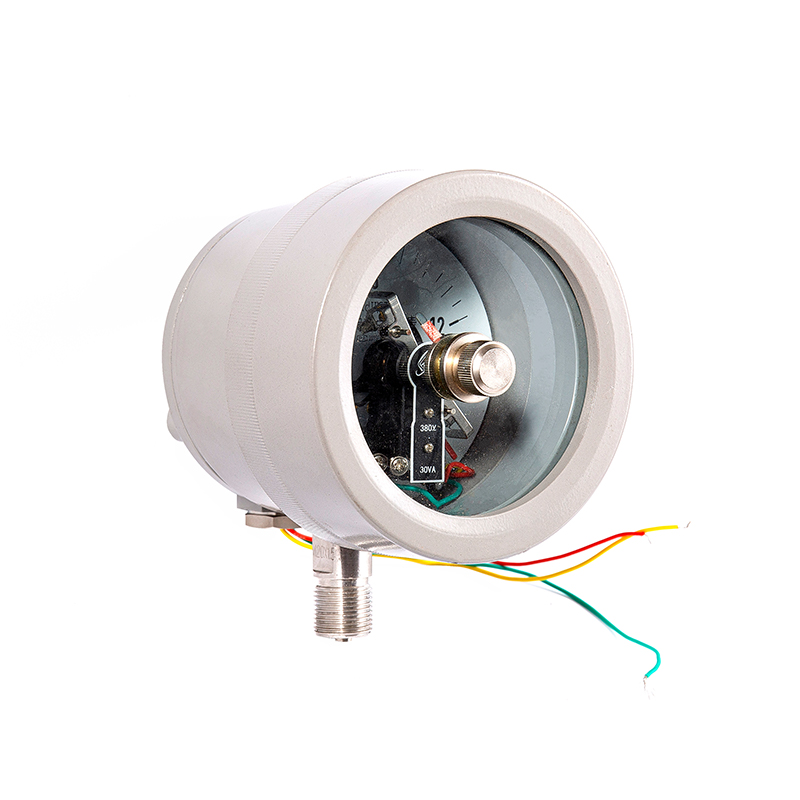

Elektrický kontaktný tlakomer s výbuchom: Scenáre aplikácií odolného v oblasti výbuchu, základné výhody a príručka výberu pre všetky aspekty.

Scenáre základných aplikácií

Horľavé a výbušné prostredie plynu/prachu
· Petrochemický priemysel: Monitorovanie tlaku pre reakčné nádoby, skladovacie nádrže a potrubia (napríklad zemný plyn, skvapalnený ropný plyn)
· Priemysel ťažby uhlia/kovový priemysel: podzemné plynové potrubia, regulácia tlaku v prachových seminároch (aby sa zabránilo výbuchom prachu)
· Workshop farmaceutického / potiahnutia: Tlakový alarm pre skladovacie nádrže rozpúšťadiel a zariadenia na maľovanie rozprašovania (aby sa zabránilo výbuchu prchavých plynov)

Automatizované riadiace scenáre
· Riadenie tlakového prepojenia: Keď tlak dosiahne predvolenú hodnotu, elektrické kontakty spustia činnosť čerpadla, ventilu alebo alarmu (napríklad začiatok alebo zastávka stabilizačného čerpadla potlačenia požiaru)
· Monitorovanie priemyselného procesu: Ochrana tlakového kotla parného kotla (automaticky odreže zdroj tepla v prípade pretlaku a ochrana preťaženia kompresora.)


Analýza základnej výhody

Bezpečnostné prvky odolné voči výbuchu
· Záruka certifikácie odolnej voči výbuchu: Súlad s vnútroštátnymi normami (napríklad GB 3836), bežné typy odolné voči výbuchu zahŕňajú:
Typ odolný voči plameňa (Ex D): Kryt vydrží vnútorný výbuch tlaku a zabránil šíreniu plameňov.
Typ odolný voči výbuchu (ex IA): Obmedzuje energiu obvodu, aby sa zabránilo zapáleniu nebezpečných médií.
· Odolnosť voči environmentálnemu rušeniu: vhodné pre tvrdé pracovné podmienky, ako sú vysoké teploty, vibrácie a vlhkosť. Úroveň ochrany krytu je zvyčajne ≥ IP65.

Výhody funkcie elektrického kontaktu
· Alarm a riadenie obojsmerného: pre horné a dolné limity môžu byť nastavené dva kontaktné body, čo umožňuje dvojitú ochranu pred nadmerným tlakom/nízkym tlakom.
· Kontakty s vysokou spoľahlivosťou: Využívajte kontakty z zliatiny striebra, s nízkym odporom kontaktu a dlhou životnosťou (zvyčajne ≥ 100 000 operácií).
· Silná kompatibilita signálu: Kontaktný výstup môže byť pripojený k systémom PLC, DCS alebo poháňaný relé a alarmov zvukového svetla.

Kľúčové parametre a body pre výber modelu

Rozsah merania a presnosť
· Rozsah: Pracovný tlak by mal byť v rozmedzí od 1/3 do 2/3 v celom rozsahu. Vyhnite sa predĺženému pretlaku (napríklad, ak merajú tlak 0,6 MPa, vyberte rozsah 0 až 1 MPa).
· Úroveň presnosti: pre všeobecné scenáre, vyberte úroveň 1.6; Pre presnú kontrolu vyberte úroveň 0.4 (napríklad kalibrácia tlaku v laboratóriách).

Kontaktná kapacita a elektrické parametre
· Kontaktná kapacita: Musí sa zhodovať s napájaním zaťaženia (napr. AC 220V/3A, DC 24V/5A). V prípade vysokého prúdu je potrebné použiť stredné relé.
· Typ signálu: K dispozícii sú normálne otvorené / normálne uzavreté kontakty. Odporúča sa vybrať na základe logiky riadiaceho systému (napríklad obvod by sa mal odpojiť, keď je tlak vysoký).

Kompatibilita so štruktúrou a inštaláciou
· Materiál škrupiny: 316L z nehrdzavejúcej ocele sa vyberie pre korozívne prostredie, zatiaľ čo hliník liata sa používa v bežných scenároch (je potrebné ošetrenie povrchovej proti korózie).
· Metóda inštalácie: Radiálne/axiálne montáž, pripojenie príruby atď. Musí sa zhodovať s veľkosťou rozhrania potrubia (napríklad vlákno M20*1,5).


Výberové úvahy

Kompatibilita
Aj keď nie je potrebná žiadna izolačná bariéra, je potrebné potvrdiť, či má médium akýkoľvek korozívny účinok na materiál hlavy (napríklad komponenty medi) (voliteľná štruktúra z nehrdzavejúcej ocele).

Okolitá teplota
Okolitá teplota: Nástroje odolné voči výbuchu sú zvyčajne odolné voči teplotám v rozmedzí od -20 ℃ do 60 ℃. Pre aplikácie s vysokou teplotou, ktoré si vyžadujú nepretržitú prevádzku, je potrebné vybrať modely, ktoré sú odolné voči vysokým teplotám (ako sú tie, ktoré majú návrhy rozptylu tepla).

Osvedčenie o dodržiavaní
Je potrebné získať certifikát odolný voči výbuchu a správu o inšpekcii v továrni. Zabezpečiť súlad s miestnymi bezpečnostnými predpismi (napríklad bývalý Čínsky, ATEX EÚ).
