Prečo sa ukazovateľ tlaku Bourdonovej trubice nevráti na nulu? Sprievodca odstraňovaním problémov

Analýza príčin: Okolie, Materiály, Overovanie / ľudský zásah, Pravidlo overovania, Testovacia inštitúcia tretej strany, Používanie stroja
Okolie:
· Tlakový rozdiel medzi vnútornou a vonkajšou stranou nádoby.
· Proces prepravy alebo inštalácie bol vystavený značným vonkajším vplyvom sily.
· Blokovanie otvoru tlmiča.

Materiály:
· Praskanie elastických komponentov.
·Vady vo vzhľade elastických komponentov.
· Suroviny elastických komponentov majú slabý vlastný výkon.

Overenie / ľudský zásah:
· Zváracie polohy počas výrobného procesu netesnosti.
·Skrutka rozvodového mechanizmu nebola utiahnutá a ukazovateľ nebol pevne stlačený.
· Nesprávna prevádzka počas procesu inštalácie na mieste.

Overovacie pravidlo:
·V počiatočnej fáze výroby sa zváranie udržiavalo pod tlakom, ale potom sa nevykonalo žiadne ošetrenie starnutím.
·Pri kalibrácii tlakomeru nebola vykonaná požadovaná kalibrácia.

Testovacia inštitúcia tretej strany:
· Pri zdvíhaní alebo ukladaní sa s ním nemanipulovalo opatrne.
·Tlak detekčného zariadenia presahuje rozsah manometra o 15% až 20%.

Stroj:
·Používanie zariadenia spôsobuje výrazné okamžité zvýšenie a zníženie tlaku.
·Tlak zariadenia presahuje rozsah manometra.

nie	Časť, kde vznikajú problémy	fenomepologický popis	Poznámky
1	Po zváraní pod tlakom sa neuskutočnilo žiadne ošetrenie starnutím	Potom, čo elastické komponenty prejdú procesom zvárania a udržiavania tlaku, musia prejsť určitým časom starnutia, aby sa eliminovalo vnútorné napätie. Ak sa starnutie nevykoná, po presnom nastavení, po umiestnení na určitý čas, napätie zmizne a pozícia ukazovateľa sa posunie nadol. V dôsledku toho sa údaj o rozsahu zníži a na meracom prístroji bez obmedzenia číselníka sa objaví záporná návratnosť nuly	Na základe toho, či jeho stresové prejavy zodpovedajú tomuto názoru
2	Nie je kalibrovaný podľa potreby	Počas procesu nastavovania je možné nastaviť iba ojnicu a nastavovaciu maticu. Ak sa pružinová trubica posunie, zdeformuje sa. Po deformácii dôjde k elastickému oneskoreniu. Po umiestnení na určitý čas sa poloha ukazovateľa zmení a už sa nevráti na nulu	Zaviedli vaši dodávatelia prísne opatrenia na kontrolu kvality počas výrobného procesu?
3	Rozdiel tlaku medzi vnútornou a vonkajšou stranou nádoby	Ukazovateľ tlakomeru ukazuje abnormálny posun, čo vedie k nepresnej indikácii. Tento problém sa zvýrazňuje, keď sa rozsah manometra znižuje. Kvôli nepochopeniu zo strany používateľov má tento problém vyššiu pravdepodobnosť výskytu. Po dokončení tlakomeru a namontovaní olejovej zátky sa vo vnútri tlakomeru vytvorí utesnený priestor. V tomto bode je atmosférický tlak vo vnútri dutiny v súlade s vonkajším atmosférickým tlakom. Keď sa zmení vonkajší atmosférický tlak, vytvorí sa vnútorný tlakový rozdiel a tlak	Vo všeobecnosti, keď sa vyskytne tento problém, znamená to, že posun nulovacieho ukazovateľa je relatívne malý.
4	tlmiaci otvor je zablokovaný	Ak merané médium obsahuje nečistoty, tieto sa hromadia v polohe tlmiaceho otvoru. Nakoniec sa upchá, čo má za následok javy, ako je nefunkčnosť manometra, nevracanie sa na nulu a zaseknutie.	Dá sa skontrolovať na úniky vzduchu
5	Procesy prepravy a inštalácie sú vystavené značným vonkajším vplyvom	V dôsledku vplyvu vonkajšej sily spôsobí vnútorný prevodový mechanizmus posun, čo má za následok zlyhanie návratu na nulu.	Tento jav sa vyskytuje pri vybalení tlakomeru alebo počas procesu inštalácie a ladenia. Nevráti sa na nulu a nenastane počas fázy používania.
6	Pri používaní zariadenia dochádza k výraznému okamžitému zvýšeniu a zníženiu tlaku	Výrazné okamžité zvýšenie a zníženie tlaku zvýši kumulatívne množstvo zvyškovej deformácie elastických komponentov, skráti životnosť elastických komponentov a spôsobí skorší výskyt nenulového javu; tento jav povedie k zväčšeniu vonkajšieho priemeru pružinovej rúrky.	Skontrolujte chybné diely a skontrolujte, či sa nezmenili rozmery nepoužitých dielov a výkresy. Dá sa určiť na základe skutočnej situácie vašich vlastných produktov.
7	Používanie tlakomeru zariadenia mimo jeho meracieho rozsahu	Ak je tlakomer nesprávne pripojený, je zvolený nesprávny typ alebo tlak zariadenia je nestabilný, čo má za následok nadmerný tlak, spôsobí to trvalú deformáciu pružinovej rúrky, čo vedie k nenulovému odčítaniu, oddeleniu zubov sektoru atď. V takýchto prípadoch sa hrúbka pružinovej rúrky zväčší v dôsledku nadmerného tlaku, či už vo veľkosti alebo vonkajšom priemere.	Skontrolujte chybný komponent kvôli meraniam, porovnajte ich s nepoužitými dielmi a rozmermi podľa výkresov a skontrolujte, či sa hrúbka steny pružinovej rúrky výrazne zväčšila. Dá sa určiť na základe skutočnej situácie vašich vlastných produktov.
8	Netesnosť zváracej polohy	Chyby, ako je neúplné zváranie, praskliny pri zváraní, inklúzie pri zváraní, podrezanie, zlé tavenie a nedostatočné spájkovanie, to všetko môže viesť k netesnostiam v mieste zvárania. To môže mať za následok nepresnú indikáciu tlaku a zlyhanie návratu na nulu.	Demontujte tlakomer a skontrolujte prípadné miesta úniku.
9	Nesprávna prevádzka počas procesu inštalácie	Pri inštalácii a uťahovaní tlakomeru otočte pomocou kľúča polohu rukoväte tlakomera. Nehýbte meracou hlavou nasilu. Ak je hlava meradla naklonená, spôsobí to naklonenie aj číselníka, čo má za následok javy, ako je zaseknutie ukazovateľa alebo nevrátenie sa na nulu.	Tlakomer je možné rozobrať a skontrolovať, či je vzhľad v dobrom stave.
10	Ukazovateľ nie je pevne stlačený	Po dokončení nastavenia, ak sa pri inštalácii ukazovateľa nenanesie anaeróbne lepidlo alebo sa na ukazovateľ ľahko neklepne, počas používania, najmä v prostredí s vibráciami, sa ukazovateľ môže uvoľniť, čo má za následok nepresnú indikáciu. Tento problém sa často vyskytuje u nových zamestnancov, ktorí nie sú oboznámení s prevádzkovými postupmi a pravdepodobnosť jeho výskytu je vo všeobecnosti nízka.	Demontujte manometer a skontrolujte, či je ukazovateľ bezpečne nainštalovaný.
11	Skrutky strojčeka nie sú dotiahnuté	Skrutky neboli správne dotiahnuté. Počas používania, najmä v prostredí s vibráciami, by sa skrutky uvoľnili, čo by spôsobilo zmenu počiatočnej polohy celého prevodového mechanizmu, čo by malo za následok nepresné odčítanie alebo zlyhanie návratu na nulu. Tento problém sa často vyskytuje u nových zamestnancov, ktorí nie sú oboznámení s prevádzkovými postupmi a má relatívne nízku mieru výskytu.	Demontujte tlakomer a skontrolujte, či sú skrutky strojčeka bezpečne namontované.
12	Praskanie elastických komponentov	Počas činnosti tlakomeru praskla pružinová trubica tlakomeru, čo spôsobilo deformáciu pružinovej trubice. Výsledkom bolo, že tlakomer vykazoval javy, ako napríklad, že sa ukazovateľ nevracal na nulu a nefungoval správne.	Demontujte tlakomer a skontrolujte, či na neelastických komponentoch nie sú praskliny.
13	Poruchy vzhľadu elastických komponentov	Počas procesu výroby a dopravy elastických komponentov sú na ich povrchu výrazné vonkajšie škrabance, ktoré vytvárajú body koncentrácie napätia. V priebehu času tieto body vedú k prasklinám a prípadnému praskaniu komponentov.	Demontujte a skontrolujte tlakomer. Skontrolujte, či je vzhľad v dobrom stave, nájdite nejaké škrabance alebo preliačiny a skontrolujte, či na elastických komponentoch nie sú praskliny.
14	Výkon elastického komponentu je slabý.	Samotné elastické komponenty majú vlastnosti, ako je elastický následný efekt, elastické oneskorenie a kumulatívna zvyšková deformácia. Tieto vlastnosti sú dané materiálom a procesom tepelného spracovania pružinovej rúrky. Ako sa čas používania zvyšuje, elasticita postupne klesá, čo vedie k chybám indikácie, nenulovému návratu k nule atď. Toto je určené vlastnými charakteristikami elastických komponentov a je to nevyhnutné. Doba výskytu tohto dôvodu závisí od kvality materiálu. Tento jav spôsobí postupné zväčšovanie vonkajšieho priemeru pružinovej rúrky.	Skontrolujte meranie chybného dielu a porovnajte ho s rozmermi nepoužitého dielu a výkresmi, aby ste zistili, či nedošlo k nejakému zvýšeniu. Závisí to od vlastnej skutočnej situácie.

Pokiaľ ide o to, či existujú nejaké zmeny v skutočných nameraných údajoch vonkajšieho priemeru a hrúbky steny pružinovej rúrky, postupujte takto:

Ako príklad si vezmite bourdonovú trubicu typu Y60

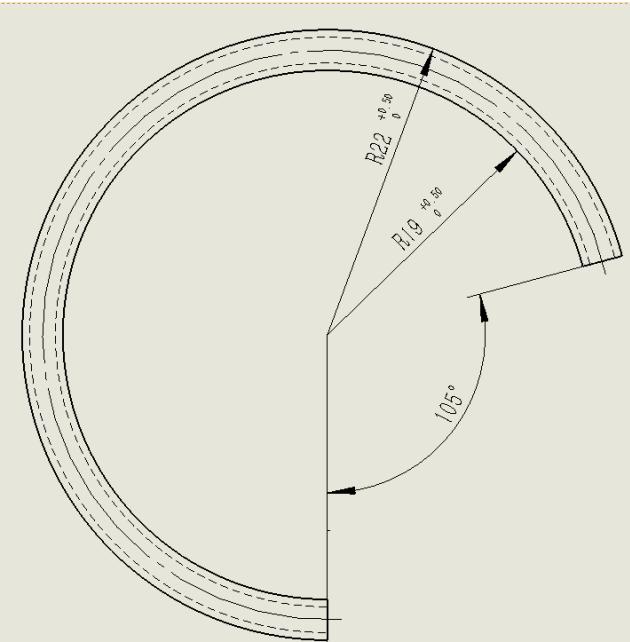

Vonkajší priemer pružinovej rúrky musí byť 44 mm (0, 1) (ako je znázornené na obrázku 1)

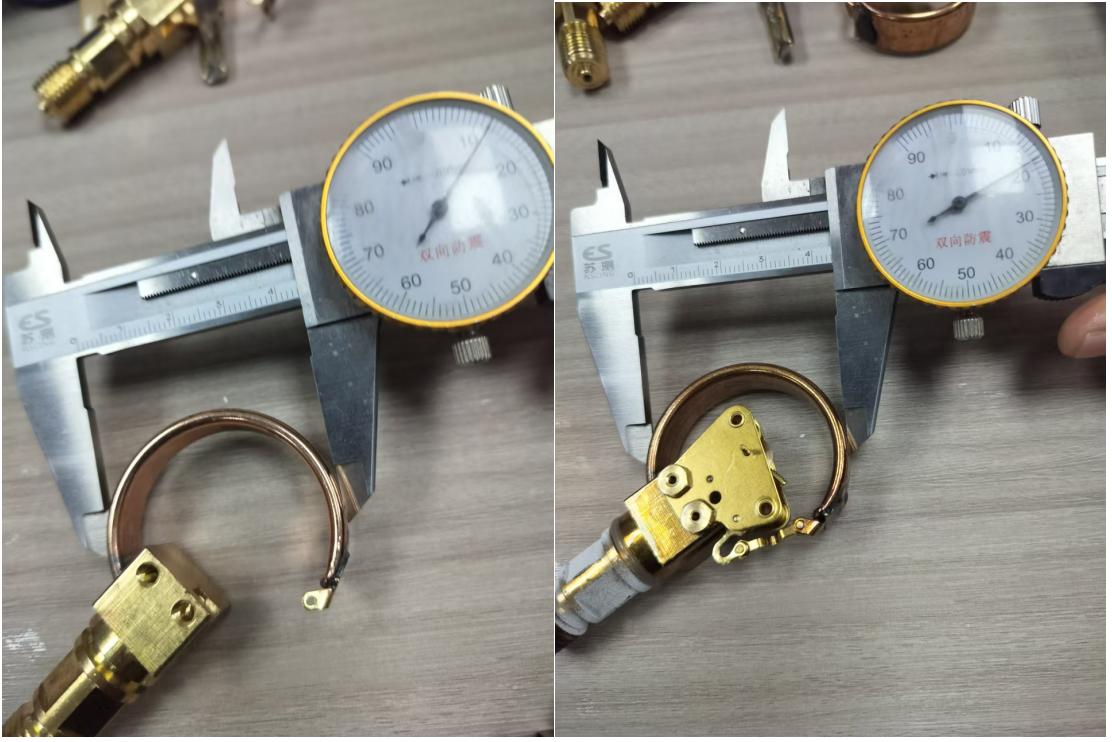

Nameraná veľkosť nepoužitého produktu je 44,12 mm (ako je znázornené na obrázku 2),

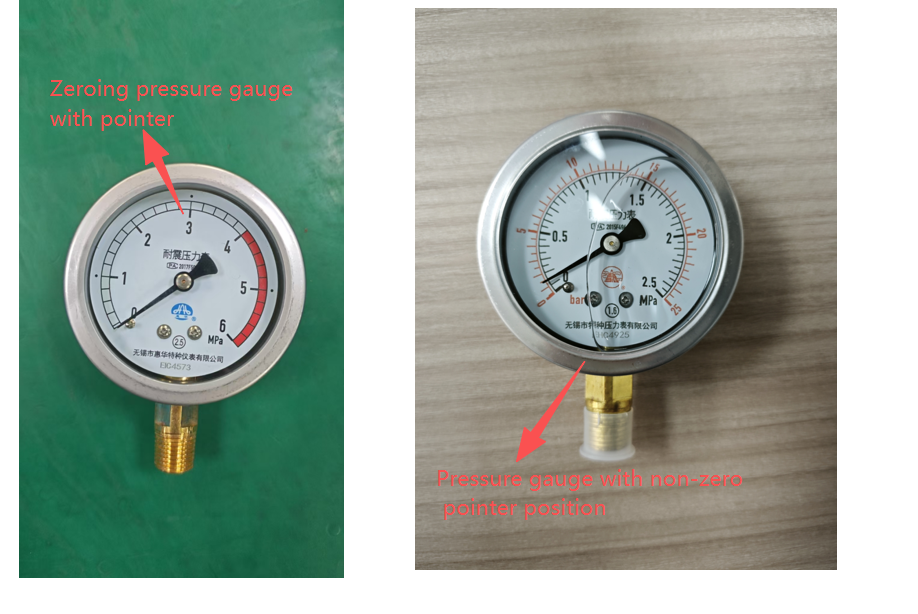

Vezmime si príklad tlakomeru modelu Y60, kde sa ukazovateľ nevráti na nulu. Rozumiete teraz kvôli výskytu pretlaku a nestabilného tlaku počas používania?

Nápravné a preventívne opatrenia, ktoré naša spoločnosť poskytuje, sú nasledovné:
oprava:
Vráťte vyradené zvárané komponenty produktov, vymeňte zvárané komponenty, znova ich nainštalujte a nakalibrujte a pošlite ich dodávateľovi na výmenu.
Nápravné opatrenia:
1. Naša spoločnosť skontroluje vlastnosti prichádzajúcich materiálov a zvýši intenzitu testovania, aby sa zabezpečila stabilita výkonu prichádzajúcich materiálov a znížila sa chybovosť;
2. Udržiavať dobrú a úzku efektívnu komunikáciu so zodpovednými osobami spolupracujúcich jednotiek. Dodávateľ a zákazník by mali spoločne kontrolovať nenulové faktory a spolupracovať na posilnení kontroly, aby sa znížil výskyt chýb.
